看看這個波形幫我解解惑

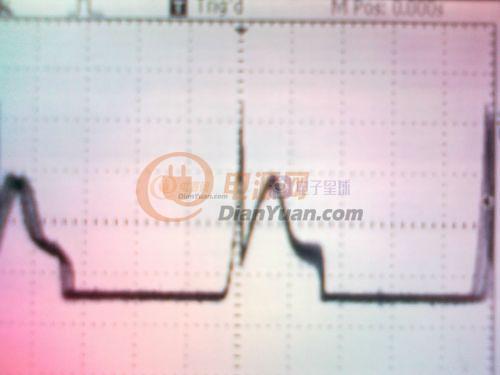

各位高工幫我看看這個波形是什么情況，為什么在開關管導通瞬間會出現一個很高的脈沖，有什么方法可以解決？麻煩講詳細些，謝謝

全部回復(13)

只看樓主

正序查看

倒序查看

rex_boy

LV.3

2011-12-10 08:13

咋有人看沒人回啊狠傷心，是不是問題太簡單各位大俠不屑出手啊？？？

回復

humiaocan

LV.5

2011-12-10 09:07

@rex_boy

咋有人看沒人回啊狠傷心，是不是問題太簡單各位大俠不屑出手啊？？？

你這個波形應該是在發射極的電阻上測試的，其原因是由于開關管在導通的時刻,發生了瞬間容性模式。

回復

rex_boy

LV.3

2011-12-10 09:19

@humiaocan

你這個波形應該是在發射極的電阻上測試的，其原因是由于開關管在導通的時刻,發生了瞬間容性模式。

首先謝謝你的回復！

那么可以給我講講為什么會出現這樣的容性模式嗎？

回復

humiaocan

LV.5

2011-12-10 10:50

@rex_boy

首先謝謝你的回復！那么可以給我講講為什么會出現這樣的容性模式嗎？

引起這個三極管開通時出現尖峰電流的主要原因是因為加了一個可以減少三極管關斷損耗的續流電容。這個續流電容跨接在半橋中點到電源之間。

回復

rex_boy

LV.3

2011-12-10 11:17

@humiaocan

不好意思，您說的我還是不太明白，那個續流電容我是一直加的，以前調試時也沒有出現這種波形，可是現在出現了這種情況但是不知道是怎么回事

回復

humiaocan

LV.5

2011-12-10 11:36

@rex_boy

可能是你現在這個節能燈的管壓高，燈電流小，三極管關斷時的電流也小了，沒有足夠的能量給續流電容充電到足夠的電壓，這樣電容不足的部分就要有開通的三極管來承擔了。

回復

rex_boy

LV.3

2011-12-10 13:35

@humiaocan

你的意思是這可能是開關管欠驅動產生的？我試試看能不能把這個尖峰給弄掉

回復

humiaocan

LV.5

2011-12-10 14:27

@rex_boy

你的意思是這可能是開關管欠驅動產生的？我試試看能不能把這個尖峰給弄掉

從上面的波形可以看出，你的驅動很好的。

回復

rex_boy

LV.3

2011-12-10 15:19

@humiaocan

從上面的波形可以看出，你的驅動很好的。

我試了好多的方法，改變磁環的圈數，改變基極的電阻，可是都不能把那個尖峰脈沖給消除掉。很奇怪啊

回復

humiaocan

LV.5

2011-12-10 16:10

@rex_boy

我試了好多的方法，改變磁環的圈數，改變基極的電阻，可是都不能把那個尖峰脈沖給消除掉。很奇怪啊

要消除這個尖峰電流，一般采用二種方法，第一種是減小續流電容的容量，但這個電容的容量有一個最佳的范圍，減小容量必須保證在高壓時，三極管的溫度應有允許范圍之內。第二種方法是增大越跳電容的容量，使諧振頻率降低，使負載向感性值偏移，以增加三極管的關斷電流，使續流電容有足夠的能量把電壓充到電源電壓，這樣就能保證三極管工作在零電流開通狀態。
