偶的本本compaq n400c在的電池的部位有些吱吱噪音,插上交流適配器的時候沒有,關機后有噠噠的放電聲,聲音較小.
拆開battery pack,發現板子上都有如下主要元件:
PIC16C63A 單片機
UCC3957 充放點保護電路
bq2050H 應該是capacity gauge了
S24CO 據查是EEPROM
VHC 不知道是什么東東,8 pin的SO封裝,共三片,其中04一片,08兩片
4435 8-SO封裝的,據查是P-MOS,共兩片,
LM358 一片
10393 雙路電壓比較器一片.
還有個四腳的線圈,上面印著 110M/1198
兩片P-MOS(4435)和那個線圈是在一起的,在板子的一端,聲音就是那個部位發出的 (控制IC在板子的另外一端)
各位老大,幫我分析分析......
會不會是4435 P channel MOS管組件漏電造成的?還是...?
請battery pack的design牛人來troubleshooting一下
全部回復(12)
正序查看
倒序查看

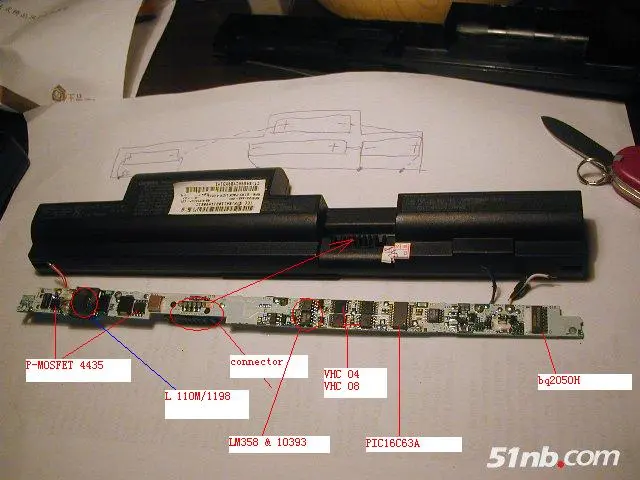

就是這個板子....
