有人幫忙嗎?自己頂一下

這是SG3525做推娩輸出時的原理圖,請大家?guī)兔纯礊槭裁摧敵鲱l率不穩定,怎樣才能使頻率穩定500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142474554.gif');}" onmousewheel="return imgzoom(this);">

5腳104換一個性能好的試試,多試幾次

換過3次電容,還是不行,低溫飄電容也用過,也不行,6腳電阻也換過低溫飄電阻,也不行

我再頂

我還頂

電容溫漂造成的原因,或者把170毆電阻換成精密的>>>>>>>>

用什么材料的電容?

我的電路有沒有問題?3腳4腳不用時是不是應該接地或接高電平,4腳接地,3腳接高電平對嗎??

CBB電容和獨石電容都用過,都不行,沒有多大改善

1腳為采樣信號輸入端

再換一個SG3525 試試,另檢查一下你的電路板的設計是否有問題,是否存在分布電容的影響

SG3525換過,還是不行,
估計不會是分布電容的影響,一是因?yàn)轭l率不算太高,二是因?yàn)槲沂怯脤?shí)驗用PCB板搭接的電路

電容都換了好幾種了,還是不行,而且電容值也用過好幾個,最大0.1u最小1000P都用過了,都不行

一般情況,頻率問題只在振蕩電容、電阻上,多在這地方想想

請教一個問題,上面這個電路中,如果在6腳RT上直接加一個輔助電源給CT充電,會改變頻率嗎?這是占空會不會變化!謝謝!

可能是3525自身的溫度穩定性不佳.

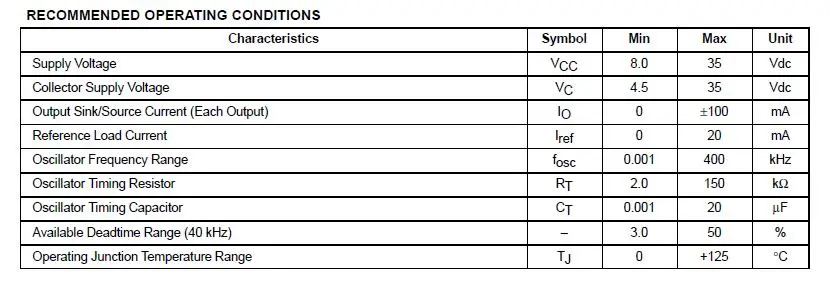

這是SG3525的PDF文檔上給出的表格,你自己看看吧.
你的電阻值取得太大了.
這貼子都放在這里那么久了,就沒人發現這個問題嗎.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1152952896.jpg');}" onmousewheel="return imgzoom(this);">

把整個圖傳上來,再分析一下

1腳不要懸空

1腳接2K的電阻到地,RT阻值超出了SG3525的取值范圍,改150K

你的充電電流變了,頻率就會變.占空比不是由這里決定的.

說得不錯,我等贊成

路過,頂一下!

正在找這方面的,頂一下

RT阻值改了嗎?問題解決了沒?

這是SG3525的PDF文檔上給出的表格,你自己看看吧.
你的電阻值取得太大了.
這貼子都放在這里那么久了,就沒人發現這個問題嗎.
Oscillator Frequency Range  100 Hz to 400 KHz
Oscillator Timing Resistor  2 KW to 150 KW
Oscillator Timing Capacitor  0.001 mF to 0.1 mF

3525本身是用于高頻脈寬控制器件,用于低頻不行的．

3525可以用在低頻上

3525好象最低頻率為120HZ,即輸出60HZ
