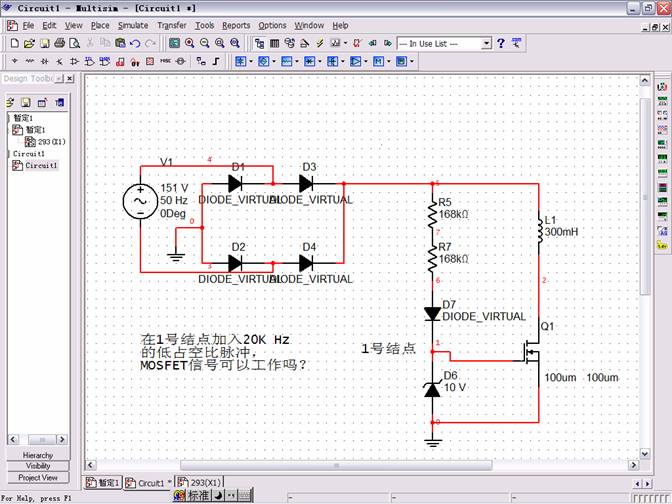

各位前輩大家好,能告訴我為什么這個電路的MOSFET不能正常工作呢?是頻率太高了嗎?為什么MOSFET在高脈沖時也不能完全導通呢?

本人是新手,請各位前輩多指教啊!!本人不勝感激!我的郵箱是chenlifeng197863@126.com

把R5,R7設小一點

把R5,R7改小一點

在MOS的GS加一個電阻器,給MOS結電容放電.

GS之間加電阻應該是為了放掉靜電,而不是給mos結電容放電

MOSFET雖然是電壓驅動,但輸入有很大的等效電容,如果你的輸入脈沖只能吸入電流,不能饋出電流,MOSFET的柵電容的積分作用使柵電壓上不去(上升一點,又被脈沖電路吸走),不能導通.
減小R5、R7可改善,但因供電電壓太高,功耗會很大,還是要在脈沖電路上做文章.

謝謝前輩的指教,只是有什么好的辦法取消柵電容的積分作用呢?

MOS的驅動有些書上介紹說,加個加速電容,可以讓驅動脈沖前沿變的陡峭,利于MOS的導通.

它這個加在哪里呀?呵呵,加速電容是針對G端有電容器的驅動電路.開啟時電容器短路充電,關斷時又是反向起到加速放電的效果.

沒辦法取消柵電容.只能增加脈沖電路的輸出 / 吸入電流.輸出 / 吸入電流有500MA就可以工作.輸出使用的是電感,電路開始工作時會炸管

加電容只是讓G極有負電,也即加速放電,讓MOS迅速截址!

脈沖源不能源出和吸入電流,相當于很大的電阻,加速電容不會起作用.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143030549.gif');}" onmousewheel="return imgzoom(this);">

電感太大了
