有誰玩過555占空比可調振蕩電路

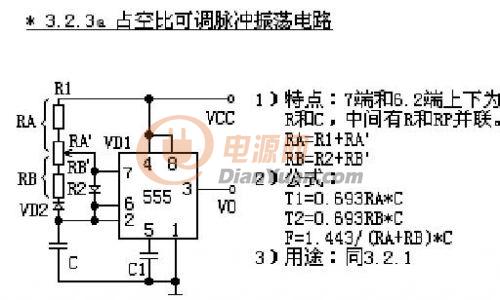

 R1=R2=1K,RW=100K,C=10N,C1=10N,VCC=5V



這是一個方波占空比可調頻率恒定電路。問題在于調節電位器時，占空比并不是由小變大的過程，而是2%→0%→99%（大概數值），有誰能解釋一下嗎

全部回復(16)
正序查看
倒序查看
2011-11-23 13:04
0
回復
zf860227
LV.4
3
2011-11-23 13:30
@尋找真理
[圖片]

真還沒注意。

0
回復
wheelzhou
LV.9
4
2011-11-23 14:10
@zf860227
真還沒注意。
我曾經做過一個，按照課本上面的搭的電路挺正常的，是不是那個元件有問題呢、
0
回復
2011-11-23 15:17
@wheelzhou
我曾經做過一個，按照課本上面的搭的電路挺正常的，是不是那個元件有問題呢、

可能吧，我用的不是ne555，而是ha17555

大家都沒碰到過嗎？看來我運氣很不錯，晚上買6+1去

0
回復
wheelzhou
LV.9
6
2011-11-23 15:38
@尋找真理
可能吧，我用的不是ne555，而是ha17555大家都沒碰到過嗎？看來我運氣很不錯，晚上買6+1去
ha1755內部和NE的不一樣嗎？我還真沒碰到
0
回復
cheng111
LV.11
7
2011-11-23 19:24
@尋找真理
可能吧，我用的不是ne555，而是ha17555大家都沒碰到過嗎？看來我運氣很不錯，晚上買6+1去
以前做的一切正常啊，調的過程太快了？沒有遇到過，頂一下
0
回復
XXKGDY
LV.6
8
2011-11-23 21:21
@尋找真理
可能吧，我用的不是ne555，而是ha17555大家都沒碰到過嗎？看來我運氣很不錯，晚上買6+1去
電路沒問題，555也沒問題。C影響的是頻率，RA越大，最小占空比越大。RB越小，最大占空比越大。這些有問題都不會出現你說的這種現象，可能有問題的只有電位器，你仔細量一下看看。用10K的可以了。
0
回復
2011-11-24 07:54
@XXKGDY
電路沒問題，555也沒問題。C影響的是頻率，RA越大，最小占空比越大。RB越小，最大占空比越大。這些有問題都不會出現你說的這種現象，可能有問題的只有電位器，你仔細量一下看看。用10K的可以了。
電位器換過了，也是有問題的，1M電位器也試過了
0
回復
2011-11-24 07:55
@cheng111
以前做的一切正常啊，調的過程太快了？沒有遇到過，頂一下
調的過程太快的確是發現不了的
0
回復
2011-11-24 08:05
@XXKGDY
電路沒問題，555也沒問題。C影響的是頻率，RA越大，最小占空比越大。RB越小，最大占空比越大。這些有問題都不會出現你說的這種現象，可能有問題的只有電位器，你仔細量一下看看。用10K的可以了。
還有你用的是哪家的555芯片
0
回復
wheelzhou
LV.9
12
2011-11-24 08:39
@尋找真理
還有你用的是哪家的555芯片
是不是 555 有問題呢？期待你的結果噢
0
回復
2011-11-24 09:14
@XXKGDY
電路沒問題，555也沒問題。C影響的是頻率，RA越大，最小占空比越大。RB越小，最大占空比越大。這些有問題都不會出現你說的這種現象，可能有問題的只有電位器，你仔細量一下看看。用10K的可以了。

能不能推薦個電位器廠家？

我這邊的電位器都是一個廠家生產的

0
回復
XXKGDY
LV.6
14
2011-11-24 21:20
@尋找真理
能不能推薦個電位器廠家？我這邊的電位器都是一個廠家生產的

我們做12V，RB100歐，沒遇到這樣的事。哦，想起來了，曾經用過一批國產555，波形一致性很差。現在不用了。也許是555不好。

0
回復
2011-11-25 09:03
@wheelzhou
是不是555有問題呢？期待你的結果噢

要等一段時間，我叫采購另外再買555和電位器了

0
回復
cheng111
LV.11
16
2011-11-25 13:09
@尋找真理
要等一段時間，我叫采購另外再買555和電位器了
期待LZ大作。
0
回復
2011-12-09 13:22
@wheelzhou
是不是555有問題呢？期待你的結果噢

非常感謝電源網兄弟姐妹的關注。今天用了臺灣產的電位器后，發現一切正常。

0
回復
