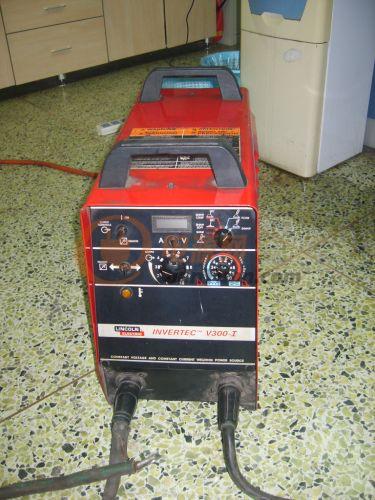

最近接到一客戶送修的林肯進口多功能逆變焊機。維修時觀察了下，別人16年前造的焊機性能和可靠性都比現在國內大廠的焊機高了不知道多少。發點圖大家看看。
這個機器具有氬弧焊、低氫焊條、纖維素焊條、藥芯自保護焊絲、實芯焊絲四項功能選擇。
出廠日期為95年04月。據林肯廠家的人對他們焊機的編號是這樣解釋的：第一個字母代表產地，U代表美國，Z代表中國...，第二個數字1代表是林肯直屬工廠，第三、四個數字代表年份，第五、六個數字代表月份，之后的數字代表產品出廠序號.....
客戶說他們廠有30多臺這種機器，大部分時間都是24小時三班倒的使用CO2氣體保護焊，16年多了最近才壞了這一臺，卻跑了好多地方沒人會修。

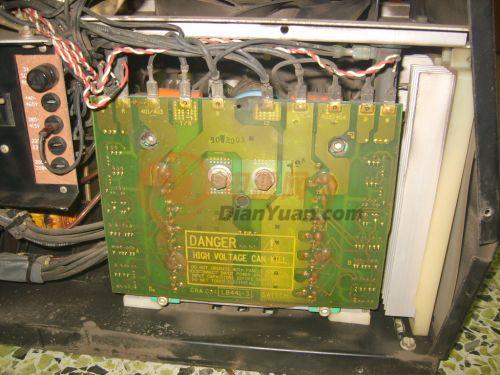

該機器使用了20只IRFP460，分別位于左右2塊開關板上，每塊開關板上的10只IRFP460分成兩組構成單端雙開關管正激逆變結構,并且同時采用了電流和電壓采樣來保護主回路的工作可靠性。這臺焊機的正常輸入電壓可以從180V到500V之間，這才是真正的超寬電壓設計。在電壓低于380V時兩塊開關板并聯工作，保證電流在IRFP460的承受范圍內。高于380V時串聯工作，保證電壓不高于IRFP460的耐壓值。

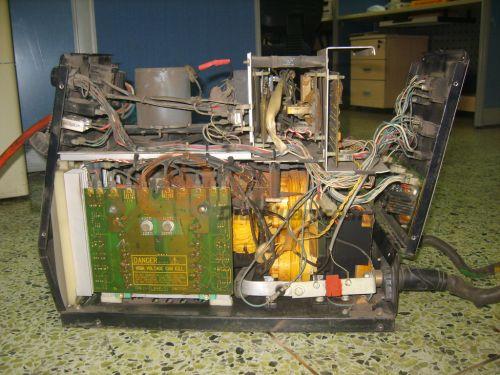

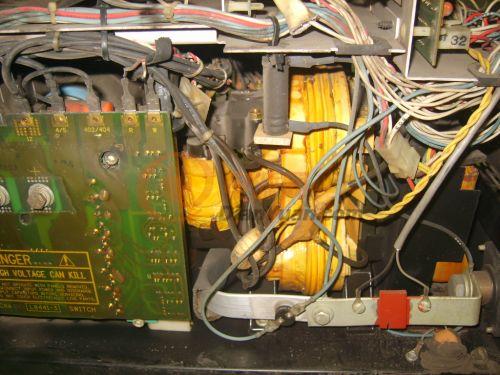

帶諧振電感的主變壓器，可以很好的保證變壓器磁芯不會飽和。

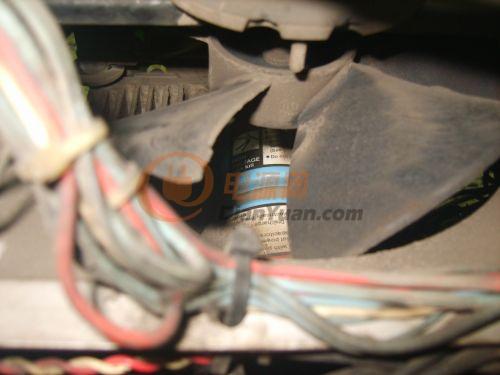

兩只1500UF/500V的濾波電容。值的一提的是這個焊機的緩啟電路并不是像國內很多廠家的焊機一樣只是一個簡單的延時電路，而是設計了電路來實際檢測電解電容兩端的電壓，電容要真的充滿電后才會給主回路供電。
簡單實用、高可靠性的驅動變壓器設計，隔離了控制回路和高壓的逆變回路。

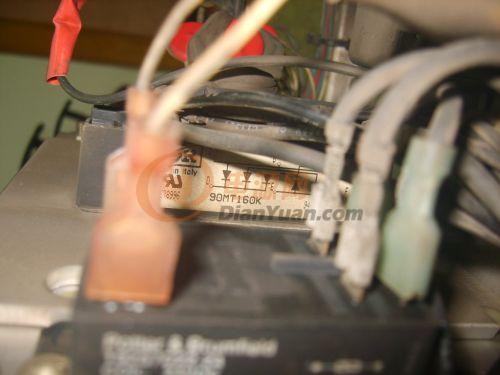

90A/1600V的輸入整流橋。這是一臺300A的機器，但用料比國內很多500A機器還足。

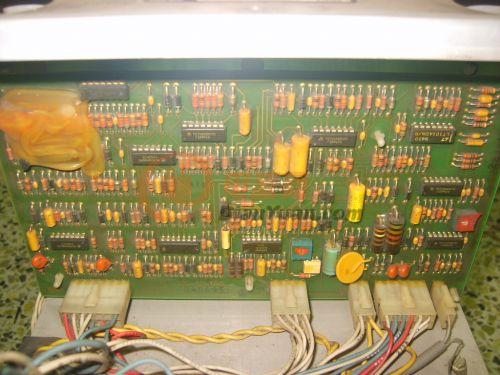

邏輯功能控制板，該焊機共有6塊板：邏輯功能控制板、驅動板、電源板、保護板、2塊開關板。
這個是電源板，PWM脈寬調制電路也在上面，用了2只TSC4429做脈沖發生器，這次的故障部分也在這個板上，主要是DC24V供電的濾波電容失效，導致24V電壓只有13V左右，所以很多電路都不能正常工作，表現出來就是無法焊接，空載電壓時有時無。板上封了10mm多厚的膠，費了很大的勁才弄掉。

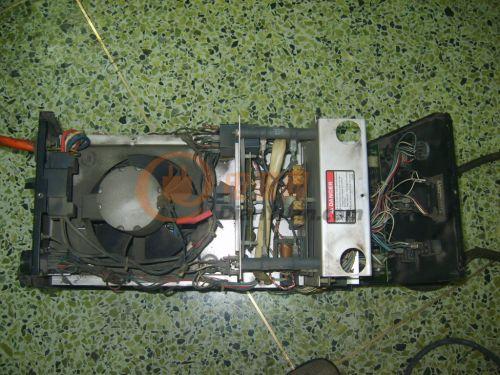

鋁合金結構的機架，緊湊輕便、耐用、散熱好。

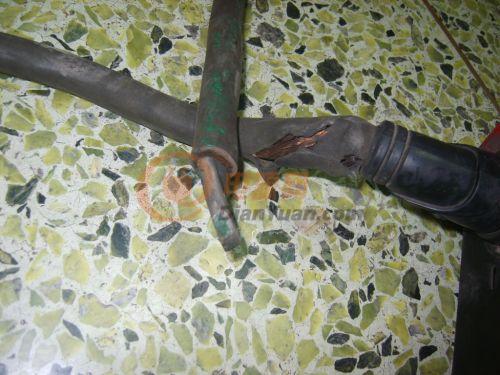

300A的機器配了70平方的輸出電纜，而且質量超好。難怪16年了銅鼻子都還是好的。
機器上換下來的損壞配件，50UF/50V的電解電容。要為這個電容買單可不便宜哦.....
