輸入AC220V,輸出DC12V-25A-300W,半橋結構,推動芯片UC3825,功率管2只IRFP450,輸出2只30A-100V肖特基,電源的散熱器是直接用350克重的鋁合金板機殼,再用一只60MM風扇,室溫30攝氏度,負載用剛好是25A的測試,開機8分鐘溫升到50攝氏度,20分鐘約60攝氏度,二極管處散熱板溫度比功率管還高5攝氏度,換了用47A-600V的功率VMOS管,溫度下降不大,看來不是導通電阻的問題?
各位看是何緣故?這臺機器性能都很穩定,就是溫度太高,不敢再開機了,是散熱器不夠大,還是就有這樣高的溫度,我估計長期滿載使用在室溫30攝氏度情況下,散熱板的溫度可能會到80攝氏?
300W開關電源這樣的溫度正常嗎?是不是散熱器不夠大?
全部回復(5)
正序查看
倒序查看
@power_sz
你的電源有沒有CASE呀?如果有,調整元件位置,FAN用抽風,注意風道,溫度會好一些.

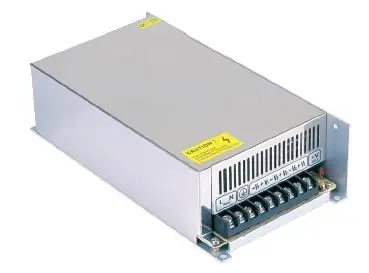

有完整的外殼,能形成通風道,風扇的位置也可以,是抽風的,外殼就是這圖片;沒有另加散熱器,就直接將功率器件裝在殼體上.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1090102531.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1090102531.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@dz98
有完整的外殼,能形成通風道,風扇的位置也可以,是抽風的,外殼就是這圖片;沒有另加散熱器,就直接將功率器件裝在殼體上.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/19/1090102531.jpg');}"onmousewheel="returnimgzoom(this);">
你那晶體溫度怎么樣?和CASE怎么接觸的,應該鎖合的很好才行.
