五 防雷擊電路設計方案

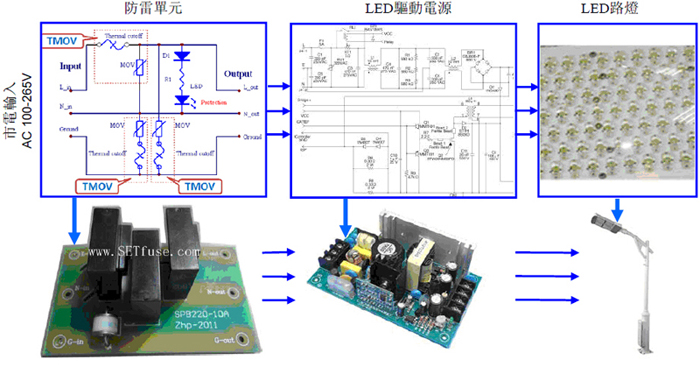

LED路燈安裝在室外，極易受雷擊或浪涌電壓而損壞，所以需要設計防雷單元。路燈的防雷分為兩級，第一級是防護直擊雷，利用金屬燈桿接地進行處理。第二級是防護傳導雷擊和感應雷擊，電網電壓波動等，采用突波吸收器Varistor作為主要組件設計防雷單元。

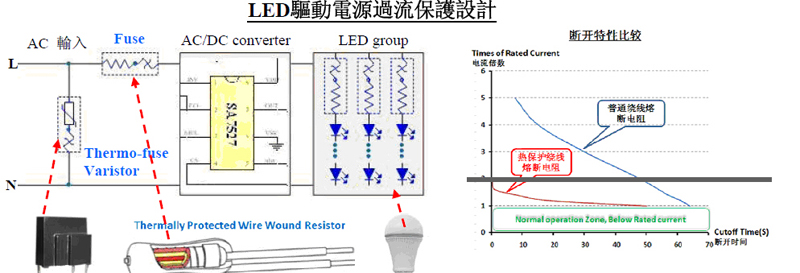

LED驅動電源過流保護設計

新型 熱保護突波吸收器（TMOV），可簡化LED路燈的防雷設計。這種新型TMOV集成溫度保險絲和Varistor，能夠在Varistor失效著火前安全隔離，具有UL1449 第三版認證。

傳統LED驅動電源采用電流保險絲作為過流保護，這里介紹賽爾特新設計的熱保護繞線熔斷電阻，擁有比電流保險絲更好的價格和性能，比普通繞線電阻更好的安全性能。

在電源前端設計一個熱保護突波吸收器Thermo-fuse Varistor，用來防止浪涌或雷擊。

普通繞線電阻器作為過流保護時，需要4倍額定電流以上的故障電流才能快速的斷開。在2倍的額定電流時斷開時間長，并且會產生300℃~500℃高溫，具有安全隱患。賽爾特新設計的熱保護繞線熔斷電阻，可在1.5倍~2倍的額定電流時快速斷開，安全可靠。
