求教:關于運放LM324,LM358等
各位前輩,我用的溫度傳感器為電壓輸出0.4-1.6V左右,送單片機自帶AD,AD輸入為0-3V,中間加運放把信號放大至0-3V,用LM324,LM358等組成比例運放可以嗎,我用EWB仿真了一下,結果0.1V輸入,運放輸出為1.8V,這是怎么一回事,實際情況也是這樣嗎?請指教.謝謝!!
全部回復(7)
正序查看
倒序查看
溫度傳感器的測溫問題,是一個很普通的問題,我的做法是,直接將溫度傳感器和一個線性校正點阻串聯起來,那么兩電阻連接點上的電壓就是輸出電壓,線性已經比較好,將這個電壓直接輸入單片機的AD輸入端即可(單片機的基準直接用電源電壓),在工作溫度范圍內,對應的信號電壓也是一個范圍,單片機將采集到的數字信號經過查表即可得到線性非常好的對應溫度,根本不需要運放.超出范圍的AD值可以認為是傳感器故障(開路或者短路).如果需要的話,我可以幫助你生成那個溫度轉換表,只需提供溫度傳感器的標稱電阻和B值以及工作溫度范圍即可.
0
回復
@sdjufeng
溫度傳感器的測溫問題,是一個很普通的問題,我的做法是,直接將溫度傳感器和一個線性校正點阻串聯起來,那么兩電阻連接點上的電壓就是輸出電壓,線性已經比較好,將這個電壓直接輸入單片機的AD輸入端即可(單片機的基準直接用電源電壓),在工作溫度范圍內,對應的信號電壓也是一個范圍,單片機將采集到的數字信號經過查表即可得到線性非常好的對應溫度,根本不需要運放.超出范圍的AD值可以認為是傳感器故障(開路或者短路).如果需要的話,我可以幫助你生成那個溫度轉換表,只需提供溫度傳感器的標稱電阻和B值以及工作溫度范圍即可.
sdjufeng的方法在精度低時沒有任何問題,精度稍高時就存在問題.
0
回復
@ppp123456
sdjufeng的方法在精度低時沒有任何問題,精度稍高時就存在問題.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142125254.png');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142125265.png');}" onmousewheel="return imgzoom(this);">

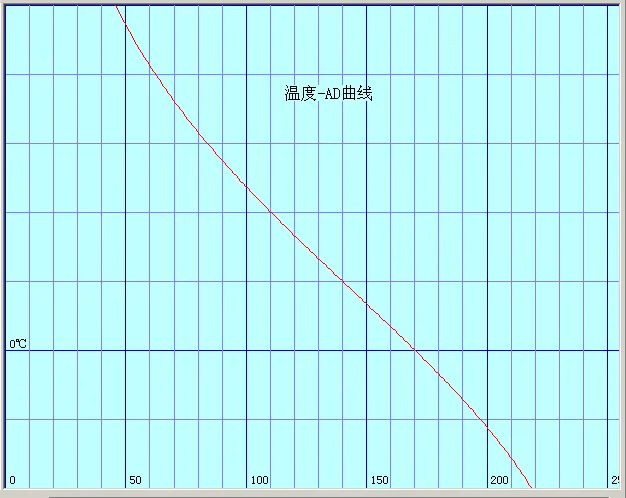

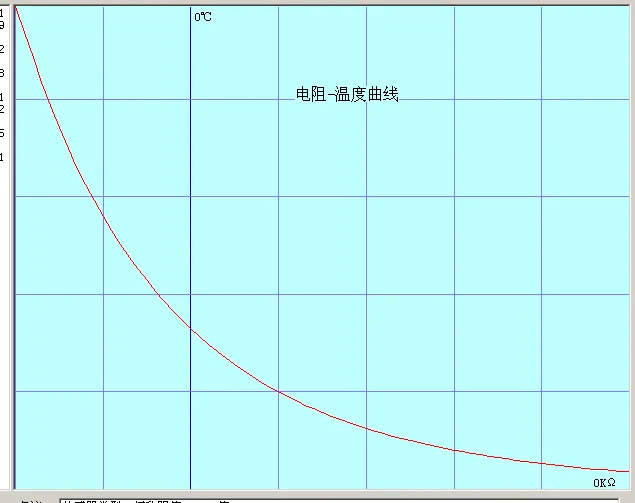

看看這兩個曲線圖,不明白精度高時存在什么問題,如果存在問題,唯一的可能就是傳感器的精度問題,這是沒有辦法的,用什么運放也解決不了.
這種方法我已使用多年,曾經逐個溫度的做過比對,很精確,電路中甚至都不需要電位器進行校準.
0
回復
@sdjufeng
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142125254.png');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142125265.png');}"onmousewheel="returnimgzoom(this);">看看這兩個曲線圖,不明白精度高時存在什么問題,如果存在問題,唯一的可能就是傳感器的精度問題,這是沒有辦法的,用什么運放也解決不了.這種方法我已使用多年,曾經逐個溫度的做過比對,很精確,電路中甚至都不需要電位器進行校準.
樓主還沒有說是什么傳感器,sdjufeng如何認定是熱敏電阻?
0
回復
@sdjufeng
溫度傳感器的測溫問題,是一個很普通的問題,我的做法是,直接將溫度傳感器和一個線性校正點阻串聯起來,那么兩電阻連接點上的電壓就是輸出電壓,線性已經比較好,將這個電壓直接輸入單片機的AD輸入端即可(單片機的基準直接用電源電壓),在工作溫度范圍內,對應的信號電壓也是一個范圍,單片機將采集到的數字信號經過查表即可得到線性非常好的對應溫度,根本不需要運放.超出范圍的AD值可以認為是傳感器故障(開路或者短路).如果需要的話,我可以幫助你生成那個溫度轉換表,只需提供溫度傳感器的標稱電阻和B值以及工作溫度范圍即可.
不好意思,有一段時間不方便上網,沒能看到你們的討論,我用的是IC封裝的溫度傳感器,直接是電壓輸出,仿真時可能是軟件設置出現問題,我用面包板實驗過沒有問題了.謝謝你們
0
