反激式開關電源有幾路輸出電壓過高了

90-264AC輸入 +5V反饋

+5V、12V（開關芯片的VCC）+12v、-12v、2路15V、+8V輸出。其中+12V 、-12V輸出達到16V 15v達到16V

開關工作在連續模式下

+5V（0.8A左右）+8V（0.1A）帶實際負載，測得的。

我的觀點是：

12V 15v兩端載很輕，幾乎沒有造成的（因為我在+12V -12V 后邊加了一個40mA的假負載。電壓過高的問題得到改善，但是功率損耗過大）

希望各位大俠幫我分析分析

全部回復(11)

只看樓主

正序查看

倒序查看

sos617

LV.1

2011-09-23 11:28

回復

sos617

LV.1

2011-09-23 11:29

@sos617

[圖片]

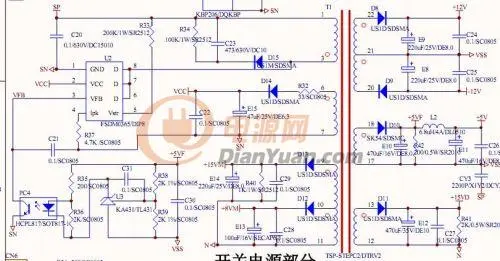

電路圖如2樓

回復

jerry_ch

LV.5

2011-09-24 16:04

@sos617

電路圖如2樓

建議你改為12V或15V做反饋試試

回復

on_the_way_li

LV.9

2011-09-24 20:00

@sos617

電路圖如2樓

偏高是正常的。多路輸出我們一般也不會要求這么高。能滿足要求就行了。假負載是要加的。

回復

amonson

LV.8

2011-09-25 07:29

多路輸出不好弄啊，一般都用負載電流大的做反饋。你這個如果保持5V反饋的話，要么加二次穩壓，要么保留假負載。

回復

cheng111

LV.11

2011-09-25 14:05

多路不好弄啊，不知道變壓器設計怎么樣？以前看過一個飛兆的文檔，里面有這個介紹

回復

ctx1211

LV.7

2011-09-25 17:38

空載下嘛？加負載試試

回復

sos617

LV.1

2011-09-28 11:34

@ctx1211

空載下嘛？加負載試試

我試了，變壓器也從新設計過，我個人感覺是后面的負載不平衡，+5V是主要負載設計為1A的。實際工作時也是長期負載較大的，其他路只是偶爾工作。測試的時候沒有工作。加假負載的話按照設計的，假負載就損失了10%的效率。l目前還在分析中，今天去找個高人問問。糾結太久了。

回復

sos617

LV.1

2011-09-28 11:37

@jerry_ch

建議你改為12V或15V做反饋試試

15V 不是同一個地 +12V我引進去過和5V一起反饋，但造成5V電壓偏低4.95V以下。由于5V后面要求較高。所以就放棄了。

回復

sos617

LV.1

2011-09-28 11:40

@on_the_way_li

偏高是正常的。多路輸出我們一般也不會要求這么高。能滿足要求就行了。假負載是要加的。

偏得有點離譜。12V跑到17V了

15V才16V

回復

sos617

LV.1

2011-09-28 11:43

@sos617

紋波都是很好的，就是電壓過高，就算我按實際加上滿載情況有好轉，但是還是不能達到使用要求。

對于開關電源我是第一次自己弄。摸著石頭過河，希望大俠們多多指點。分享你們的經驗

回復
