請問各位大師，我的BUCK電路用UC3843（最大占空比設為50%）空載時輸出電壓正常，但我有個疑問，就是空載時，電流很少，將近幾mA左右，也就是Vs=I*Rsense很少，應該不會大于Ve,那么MOSFET怎么實現關斷的啊？小弟不勝感激
UC3842的MOSFET怎么實現關斷的啊
全部回復(10)
正序查看
倒序查看
@edie87@163.com

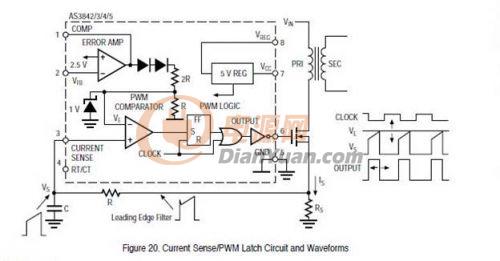

不相干的意思是,在正常工作狀態下,包括你說空載情況,PWM的信號是內部振蕩器產生的,與你的Vs無關,不管這個Vs多小,你再看看IC的內部框圖.當Vs大于某一值時,使內部運放翻轉,才會觸發內部電路,使PWM信號關掉.
你好，如果有時間的話，可不可以給我分析一下？非常感謝，我不明白是什么讓它關斷，一個是Vs的電壓，另一個是設置的最大的占空比，我的是50%，Vs不大于Ve的話，我覺得輸出電壓等于50%*Vin,這樣的話，輸出電壓應該是不正常的，但我的正好是正常的是，25*0.2=0.5（25V我的輸入電壓，0.2實際的占空比），我百思不能其解啊，
0
回復
@283952789
你好，如果有時間的話，可不可以給我分析一下？非常感謝，我不明白是什么讓它關斷，一個是Vs的電壓，另一個是設置的最大的占空比，我的是50%，Vs不大于Ve的話，我覺得輸出電壓等于50%*Vin,這樣的話，輸出電壓應該是不正常的，但我的正好是正常的是，25*0.2=0.5（25V我的輸入電壓，0.2實際的占空比），我百思不能其解啊，
當輸出電流增加時,初級的電流Ip,也就是流過Rs的電流是不是也要增加?
當這個Ip增加到一個設定值時,也就是Vs=Ip*Rs>Ve時,就會關斷PWM輸出.
以上是最基本的初級OCP動作原理,希望我講得夠清楚.
你設定的50%是最大占空比,但你自己也說了,實際上只有20%,也就是說你的樣機在這個輸出條件下還不需要增加占空比以提高輸出電壓.
你設計的輸出電壓是多少?25*0.2=0.5?等于5吧?
0
回復
UC3842內部振蕩決定外部MOS開關管導通起始時刻(振蕩電容放電起始時刻為脈寬輸出起始時刻)，3腳的電流反饋電壓大于1腳內部后端的比較器電壓VE即（V1-1.4）/3時開關管關斷，（串兩個二極管產生1.4V壓降，并在連接到電流取樣比較器的反相輸入之前被三分，抬高1.4V為1腳外接光耦提供工作電壓），1腳電壓達到4.4伏（3+1.4伏）以上時，此時電流取樣比較門限電壓VE被內部箝位到1伏，即3腳電壓峰值最高為1V，平常的峰值與（V1-1.4）/3相等。嚴格說3腳不叫電流保護，是檢測電流峰值確定關斷時刻。1腳內部有1mA恒流供電，2腳接地時，前極電壓比較器輸出集電極開路對后級不起作用，這時由1腳外接光耦控制穩壓。光耦通過控制（V1-1.4）/3這個電壓值，來控制開關管峰值電流，間接調整占空比。估計樓主誤認為VE一直為1V，所以迷惑不解。
0
回復
@xgipm
UC3842內部振蕩決定外部MOS開關管導通起始時刻(振蕩電容放電起始時刻為脈寬輸出起始時刻)，3腳的電流反饋電壓大于1腳內部后端的比較器電壓VE即（V1-1.4）/3時開關管關斷，（串兩個二極管產生1.4V壓降，并在連接到電流取樣比較器的反相輸入之前被三分，抬高1.4V為1腳外接光耦提供工作電壓），1腳電壓達到4.4伏（3+1.4伏）以上時，此時電流取樣比較門限電壓VE被內部箝位到1伏，即3腳電壓峰值最高為1V，平常的峰值與（V1-1.4）/3相等。嚴格說3腳不叫電流保護，是檢測電流峰值確定關斷時刻。1腳內部有1mA恒流供電，2腳接地時，前極電壓比較器輸出集電極開路對后級不起作用，這時由1腳外接光耦控制穩壓。光耦通過控制（V1-1.4）/3這個電壓值，來控制開關管峰值電流，間接調整占空比。估計樓主誤認為VE一直為1V，所以迷惑不解。
0
回復
@edie87@163.com
當輸出電流增加時,初級的電流Ip,也就是流過Rs的電流是不是也要增加?當這個Ip增加到一個設定值時,也就是Vs=Ip*Rs>Ve時,就會關斷PWM輸出.以上是最基本的初級OCP動作原理,希望我講得夠清楚.你設定的50%是最大占空比,但你自己也說了,實際上只有20%,也就是說你的樣機在這個輸出條件下還不需要增加占空比以提高輸出電壓.你設計的輸出電壓是多少?25*0.2=0.5?等于5吧?
你好，謝謝你的回復，我的輸入是25V,輸出是5V，我的意思最，我空載時剛好正常，達到我想要的占空比（20%），就是不知道什么原因引起開關關斷，而且剛好在20%的時候關斷，我測了一下開關管的驅動波形，也不理想，幾乎看不到準確的驅動波形（但加載的時候占空比正常，20%左右）
