12V-10A 原理圖和PCB

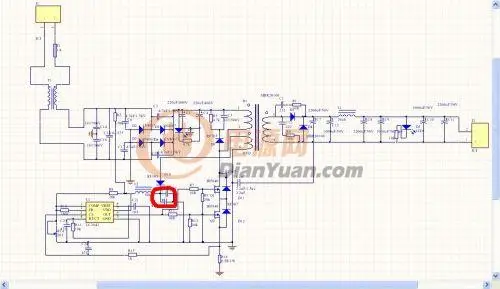

本人是大三的學生，接觸電源快一年了，之前都是在實驗室的直流電源的基礎上做一些非隔離的升降壓和低壓逆變。這是第一次嘗試市電的降壓，諸多不懂的地方請各位大蝦們賜教，感激不盡...
新手做的正激12V/10A （附原理圖和PCB）歡迎拍磚......
全部回復(115)
正序查看
倒序查看
，要燒出來才能成長。原理上有如下問題：
1，兩個管子串聯在一塊上管存在被擊穿的可能，你可以參考一下雙管正激的方式或采用一個高耐壓的管子。
2，初級加在那里的發光二極管你有沒有計算4.7K這個電阻上的功耗？可以改在輔助電路上，從輔助電路接個二極管出來再濾波就可以了。
3，輸入應該加個放電電阻，在以后做一些相關認證的時候會有這種要求。
4，最最有問題的地方就是輸出的濾波了，你估計沒看明白正激的原理，把電感放在電容后邊了，應該先經過感儲能才能用電容濾波，如果你感覺不夠可以在后邊再加一級LC濾波也可以，但不能先用電容濾波。
PCB上有如下問題：
1，輸入安全間距不夠
2，元件存在干涉問題，很多元件的封裝估計和實際元件對不起來，在PCB上兩個元件還存在重疊（如D8和C21）
3，沒計算MOS管的功耗，沒散熱片的位置。
4，初級主電流回路設計不合理（沒法給你講，因為都理不順你電流是怎么走的）
0
回復
@bpyanyu
原理上有如下問題：1，兩個管子串聯在一塊上管存在被擊穿的可能，你可以參考一下雙管正激的方式或采用一個高耐壓的管子。2，初級加在那里的發光二極管你有沒有計算4.7K這個電阻上的功耗？可以改在輔助電路上，從輔助電路接個二極管出來再濾波就可以了。3，輸入應該加個放電電阻，在以后做一些相關認證的時候會有這種要求。4，最最有問題的地方就是輸出的濾波了，你估計沒看明白正激的原理，把電感放在電容后邊了，應該先經過感儲能才能用電容濾波，如果你感覺不夠可以在后邊再加一級LC濾波也可以，但不能先用電容濾波。PCB上有如下問題：1，輸入安全間距不夠2，元件存在干涉問題，很多元件的封裝估計和實際元件對不起來，在PCB上兩個元件還存在重疊（如D8和C21）3，沒計算MOS管的功耗，沒散熱片的位置。4，初級主電流回路設計不合理（沒法給你講，因為都理不順你電流是怎么走的）
謝謝前輩指點，因為第一次做這個，沒有經驗所以很多地方都沒法顧及到。
1.因為用的器材都在實驗室領的，所以有點受限制，耐壓最高的就IRF840和IRFP460（耐壓500V）了。雙管正激的原理還沒看，想著先做一個簡單的就選擇了這個了，準備得很倉促，從設計到做出來只用了兩天時間。也沒有理論計算，書上找了一個圖紙就開始做了.
2.恩，這個都是很隨意的加上去的，沒計算過，再次制版的時候再改一下...
3.手上有個金河田的電腦電源，今天看才發現過保險絲后有一個電阻接到火線和底線之間，就是不明白有什么用的....
4.看到書上說輸出電容大概是1A/1000uF的配比，那么12A就要12000uf了，都沒地方放了，就畫到電感前面去了...
畫PCB 這才學會幾天，也不知道有什么講究
1.想著盡量減小回路，就弄成這個戳樣了...
2.干擾真的就不知道怎么搞了，學校老師都不給力，書上講得太理論化看著頭痛。板子做出來了，元件勉強焊上去了，有些在背面，以后在改進，一步一步來嘛...
3.這個真沒算，以為驅動足夠好了話就可以不用散熱了，受小日本的影響...
4.電路回路是如圖紅箭頭指示的...
看到壇子上的前輩們這么熱親，學生真是很感動啊...更加堅定搞電源的信心了...再次感謝各位前輩...
