非隔離光伏逆變器拓?fù)涞墓材ｋ娏饕种茊栴}

一般情況下為了實現電網和PV電氣隔離，保障人身安全，同時抑制進網直流分量均要求在逆變器和電網之間放置隔離變壓器。但非隔離拓?fù)涞母咝А⑤p體積、重量，低成本均具有很大的誘惑。其中共模電流問題是非隔離拓?fù)湫枰鎸Φ囊粋€最大問題，我們必須要邁過這道門檻。

先挖個坑，有空在添上

全部回復(20)
正序查看
倒序查看
2011-08-04 20:28
呵呵，霸著！等養肥了再看~
0
回復
nansir
LV.4
3
2011-08-05 17:13
 先看一下單相非隔離的拓?fù)浣Y(jié)構
0
回復
nansir
LV.4
4
2011-08-05 17:19

0
回復
nansir
LV.4
5
2011-08-05 17:25
 逆變橋A、B點對N點可以用等效的脈沖電源等效，因此上面電路可以用下面的等效電路代替
0
回復
2011-08-06 09:16
你的拓?fù)浣Y(jié)構，決定了你的共模電流
0
回復
2011-08-06 20:00
@nansir
 逆變橋A、B點對N點可以用等效的脈沖電源等效，因此上面電路可以用下面的等效電路代替[圖片]
樓主繼續
0
回復
2011-08-06 20:18
@forrest7507
你的拓?fù)浣Y(jié)構，決定了你的共模電流
就樓主這個的非隔離全橋，通過后面加EMI濾波，能否達到并網要求？即不要另加那些直流旁路，或者交流旁路，或者SMA的H5拓?fù)洹?/div>
0
回復
nansir
LV.4
9
2011-08-06 23:19
@高等數學
就樓主這個的非隔離全橋，通過后面加EMI濾波，能否達到并網要求？即不要另加那些直流旁路，或者交流旁路，或者SMA的H5拓?fù)洹?/span>
也是可以的，看你用什么調制方式啦，不過效率做不高
0
回復
nansir
LV.4
10
2011-08-06 23:23
@高等數學
樓主繼續
兄弟乃此間高手，也發表一下看法哈
0
回復
框子
LV.4
11
2011-08-07 07:27
@nansir
 逆變橋A、B點對N點可以用等效的脈沖電源等效，因此上面電路可以用下面的等效電路代替[圖片]
標記
0
回復
2011-08-07 20:20
@nansir
兄弟乃此間高手，也發表一下看法哈
 兄臺才是高手 我就灌灌水而已 繼續聽講學習~
0
回復
2011-08-07 20:22
@nansir
也是可以的，看你用什么調制方式啦，不過效率做不高
單極性SPWM調制
0
回復
nansir
LV.4
14
2011-08-07 21:34
@高等數學
單極性SPWM調制

單極性調制不行，得雙極性調制

0
回復
2011-08-07 22:47
@nansir
單極性調制不行，得雙極性調制

這么說，采用boost+全橋的并網逆變拓?fù)洌脝螛O性SPWM控制是無法做出合格的產品了？

采用雙極性的話，輸出電流紋波幅值以及開關損耗都增加了。

0
回復
nansir
LV.4
16
2011-08-08 00:01
@nansir
 逆變橋A、B點對N點可以用等效的脈沖電源等效，因此上面電路可以用下面的等效電路代替[圖片]

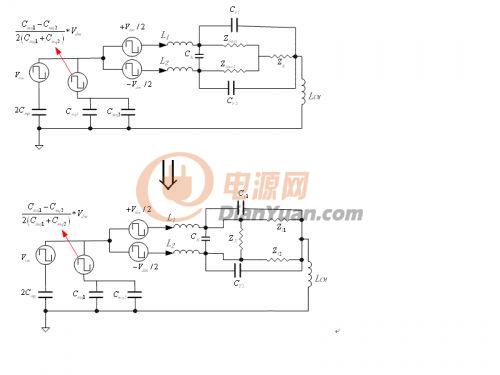

進一步可以將上圖等效



0
回復
nansir
LV.4
17
2011-08-08 00:02
@nansir
進一步可以將上圖等效[圖片]

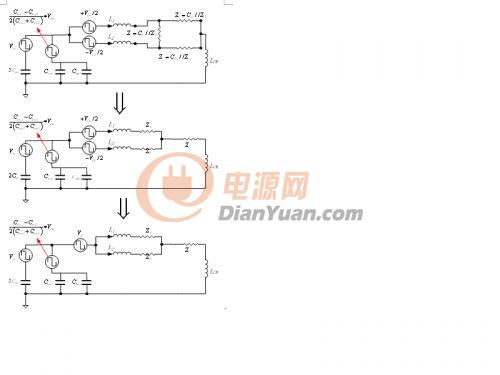

在進一步進行，三角-星變換



0
回復
nansir
LV.4
18
2011-08-08 00:09
@nansir
在進一步進行，三角-星變換[圖片]

由以上等效電路圖可以看出共模電流主要由調制波的不對稱（表現為Ucm）

和線路的不對稱（比如寄生電容的不對稱、線路電感不對稱、線路阻抗不對稱）等引起

因此解決也主要從這兩方面入手，努力的方向也即，將不對稱的變?yōu)閷ΨQ的

0
回復
lcmouse
LV.3
19
2011-09-20 11:55
@高等數學
這么說，采用boost+全橋的并網逆變拓?fù)洌脝螛O性SPWM控制是無法做出合格的產品了？采用雙極性的話，輸出電流紋波幅值以及開關損耗都增加了。
這個問題有篇北方交大的博士論文有述及,雙極性的能抑制共模電流。
0
回復
dulai1985
LV.10
20
2012-11-14 23:36
@lcmouse
這個問題有篇北方交大的博士論文有述及,雙極性的能抑制共模電流。
工業級逆變器拓?fù)浣Y(jié)構
0
回復
zhc7302
LV.9
21
2012-11-15 08:07
@nansir
 逆變橋A、B點對N點可以用等效的脈沖電源等效，因此上面電路可以用下面的等效電路代替[圖片]
學習了
