在saber軟件中，有一個受控源的例程，如下：

template cvt ci p m = k
ref i ci
electrical p, m
number k
{
var i i
equations  {
i(p->m) += i
i: v(p)-v(m) = k*ci
}
}

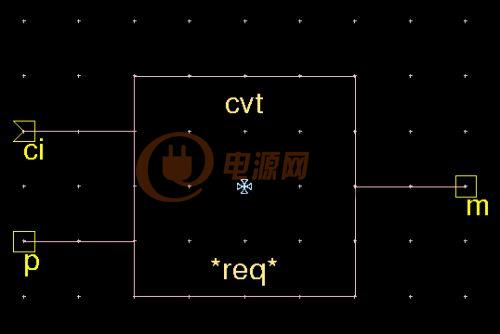

如果要將這個模型建立一個symbol的話，使用create symbol from model得到的模型如下圖

在saber軟件中，有一個受控源的例程，如下：

template cvt ci p m = k
ref i ci
electrical p, m
number k
{
var i i
equations  {
i(p->m) += i
i: v(p)-v(m) = k*ci
}
}

如果要將這個模型建立一個symbol的話，使用create symbol from model得到的模型如下圖

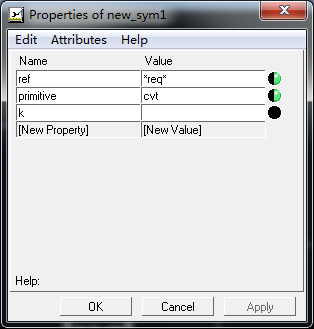

屬性如下：

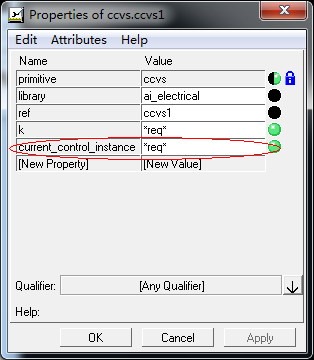

但是，這樣的話，受控端ref型變量cvt就沒法設置關聯了。而且saber系統自帶的模型里面的受控源如下，只有兩個端點，且屬性里面有一個設置選項可以設置受控ref點。
