論壇怎么搞的  自己發的貼子自己不能修改   只好重新注冊一個了

大伙如果有興趣   我再發一個100KV的電路

如果用手機電池供電3.6V   連續使用很容易燒功率管

好!
但不知變壓器如何做?

我一直在找,謝謝!

期待你更猛烈的高壓!!!!至少100KV以上的!感興趣!頂

期待樓主的100KV電路!

**此帖已被管理員刪除**

那就不能用電池 了

好像使用的12V NI-MH電池組

自己電自己    好玩嗎  我有一個60W的家伙  可以輕易電死人的

這種電路其實是很成熟的!只是斑竹的電路副邊倍壓電路升壓比太高!我的高壓模塊電壓30KV!沒有倍壓升壓!電流就可以比較大!有次實驗不小心手臂麻木了2天左右!V-MOSFET 可能做完實驗會后悔得.....`````

你那種肯定不行!你知道它的電路嗎?

上個圖看看

我記得還是在讀書時抄版的電路!同斑竹的前級一樣的!就是副邊半波整流后直接輸出!!!!!結構簡單!電路變壓器用環氧樹脂封裝!功率管是D880!現在想想應該是類似RCC的反激電源!詳細的大功率高壓你可以參考幾位斑竹他們?nèi)ツ臧l(fā)過的高壓電源相關網頁!

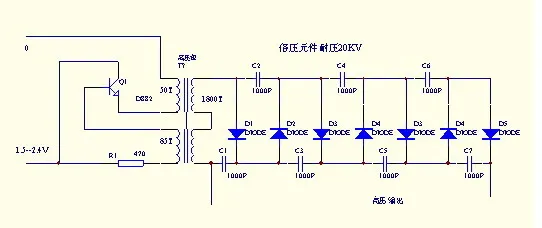

這是100KV電路

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140956698.jpg');}" onmousewheel="return imgzoom(this);">

用方型或 小型U型磁芯直徑6-8mm  敲斷成合適的L型   用兩個L型疊成口字型  次級分至少三段分槽繞制  次級直接繞在磁芯上 連倍壓電路一起  原來是用石蠟封固的  晶體管用D882   D880等低壓大電流功率管

方型截面的不是很好用

連續工作仍然容易燒功率管  可以考慮雙管并聯

磁芯一定要留0.5mm左右氣隙

關鍵是找到合適的磁芯和分槽骨架

請問樓主這6萬伏是怎么算出來的?

好象是廠家廣告說的  根據經驗估計   應在4萬伏左--放電間隙25mm   空氣擊穿場強1米/百萬伏  應該是25KV   留點余地 差不多4萬伏  如果真有6萬伏  放電應該可達50mm 如果電池不好 充電速度跟不上   放電會變慢  變成間歇放電

其實這個電路帶負載能力不行  但空載電壓很高

是用交流電的

有現貨賣嗎,多少錢一個啊?

這個電路用做看看電火花可能可以 如果用做高壓防身可能就不行了

這種直流式的是比不上雙級脈沖式的,脈沖的可以做到 80KV 放電 5厘米

55t5

http://bbs.dianyuan.com/topic/220725#1207287
大家去議議!

有沒有電路圖發一個及相關詳細配件名稱型號
    急切需要 至718303472@qq.com

我這里有個1600tkv的 高壓縮微塊瞬間可以把人的手給切掉
