誰能幫我分析焊機中這個二極管的作用

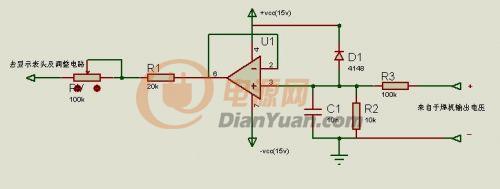

 這是無錫漢神二氧化碳保護焊電壓采樣電路，請問各位前輩指教圖中二極管D1的作用是什么，怎樣工作的？謝謝！
全部回復(19)
正序查看
倒序查看
307544991
LV.6
2
2011-07-22 09:14
保護。
0
回復
benq5678
LV.5
3
2011-07-22 10:19

鉗位

0
回復
2011-07-22 12:10
鉗位輸出電壓到只比運放高出一個PN結電壓，防止運放輸出電平錯誤。
0
回復
石石
LV.7
5
2011-07-22 14:35
@benq5678
鉗位
0
回復
mrwtc
LV.4
6
2011-07-23 10:24
那么多　米勒　奧太的實時電壓線路　　　何必非要折騰這個　？　　
0
回復
ljylyszyy
LV.3
7
2011-07-23 21:56
@mrwtc
那么多　米勒　奧太的實時電壓線路　　　何必非要折騰這個　？　　
老師可以分析一下，奧太ZX7推力電路的控制過程嗎？
0
回復
syd1110
LV.4
8
2011-07-23 22:16
這個做保護用，防止輸出端電壓異常。
0
回復
mrwtc
LV.4
9
2011-07-25 10:12
@ljylyszyy
老師可以分析一下，奧太ZX7推力電路的控制過程嗎？
推力就是檢測在輸出電壓低的時候加大輸出電流 加速焊絲燃燒
0
回復
guodaxia
LV.1
10
2011-07-25 19:31
@xiaochangyu
鉗位輸出電壓到只比運放高出一個PN結電壓，防止運放輸出電平錯誤。

請老師指教它是如何工作的，不勝感激！

0
回復
guodaxia
LV.1
11
2011-07-25 19:32
@syd1110
這個做保護用，防止輸出端電壓異常。
請老師指教，在異常出現的情況下它是如何工作的！謝謝
0
回復
xiaochangyu
LV.3
12
2011-07-26 08:51
@guodaxia
請老師指教它是如何工作的，不勝感激！

當運放輸入端電壓超過運放工作電源0.7V，運放就會失去跟隨作用，運放的輸出電平就會不定（優勢為高電平，有時為低電平）。如果同相輸入端更高或持續時間很長甚至有燒毀運放的可能。

0
回復
jamely
LV.2
13
2011-08-16 16:41
@guodaxia
請老師指教，在異常出現的情況下它是如何工作的！謝謝

起整流作用、、、、



0
回復
xiaochangyu
LV.3
14
2011-08-17 16:45
@jamely
起整流作用、、、、

瞎說，整什么流？

0
回復
魯焊
LV.7
15
2011-08-17 21:53
這個電路的運放作用就是電壓跟隨器，起隔離作用，二極管作用是鉗位，防止輸入電壓過高損壞集成電路，當輸入電壓過高時鉗位在運放工作電壓內，
0
回復
xcs1986
LV.5
16
2011-08-23 11:08
@xiaochangyu
當運放輸入端電壓超過運放工作電源0.7V，運放就會失去跟隨作用，運放的輸出電平就會不定（優勢為高電平，有時為低電平）。如果同相輸入端更高或持續時間很長甚至有燒毀運放的可能。
12樓已經說的很清楚了。
0
回復
guodaxia
LV.1
17
2013-11-24 21:43
@xiaochangyu
當運放輸入端電壓超過運放工作電源0.7V，運放就會失去跟隨作用，運放的輸出電平就會不定（優勢為高電平，有時為低電平）。如果同相輸入端更高或持續時間很長甚至有燒毀運放的可能。

謝謝大家的指教 多謝了！我愛你們

0
回復
衰鬼
LV.2
18
2013-11-24 22:51
@魯焊
這個電路的運放作用就是電壓跟隨器，起隔離作用，二極管作用是鉗位，防止輸入電壓過高損壞集成電路，當輸入電壓過高時鉗位在運放工作電壓內，

問一下這個鉗位有作用嗎？R2,R3已經分壓了，CO2的焊機工作電壓會超過150V嗎？輸入電壓必定小于運放電源電壓的時候加這個東西是對自己信心不足還是畫蛇添足呀？

0
回復
aisini005
LV.4
19
2013-11-25 10:51
@衰鬼
問一下這個鉗位有作用嗎？R2,R3已經分壓了，CO2的焊機工作電壓會超過150V嗎？輸入電壓必定小于運放電源電壓的時候加這個東西是對自己信心不足還是畫蛇添足呀？

焊機工作時很多原因會使輸出電壓尖峰高過200V,有內在的原因也有外在的原因

0
回復
872625098
LV.2
20
2013-11-28 18:53
這是一個鉗位二極管，防止輸入電壓過高，而損壞芯片，
