高頻4.5KW正弦波逆變電源開工

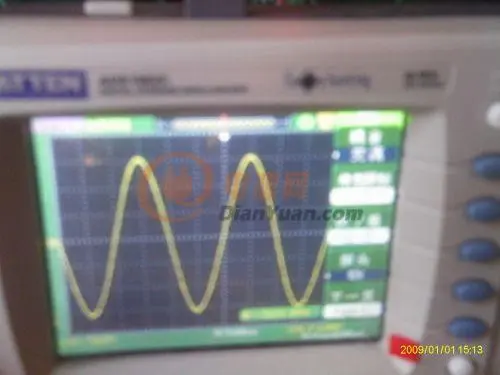

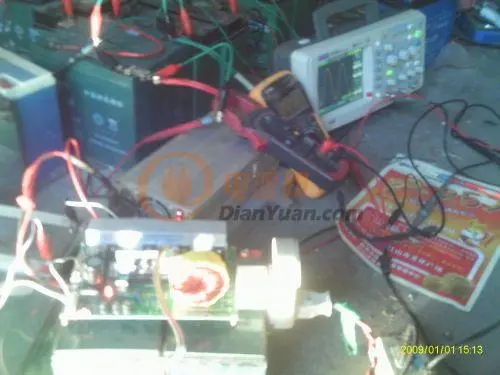

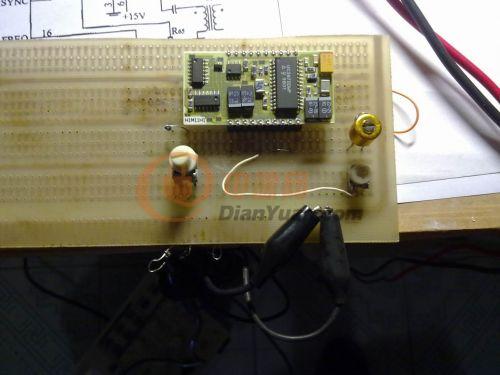

前級用UC3875厚膜作驅動，今天對厚膜作了測試。測試電壓13.6V，CS端電壓控制在2.3V，EA-電壓調節范圍大概在1.7V至3.7V間。主要是測試移相調寬，和CS關斷PWM輸出。

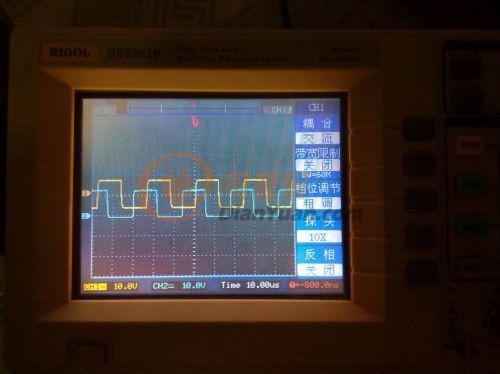

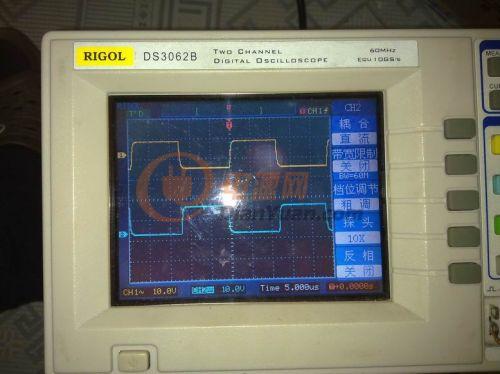

這是厚膜OUT-A(黃色）和OUT-B（藍色）輸出波形，看起來不錯。

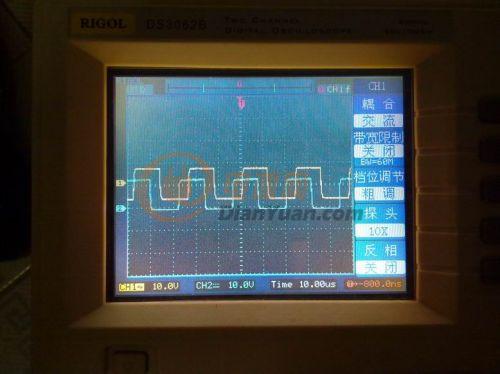

這是EA- 1.7V時 OUT-A 與 OUT-D 波形。

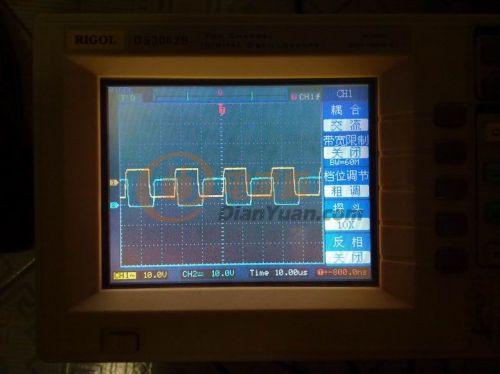

這是調整了EA-的電壓大于1.7V時 OUT-A 與OUT-D的波形，看得出相位變化了。再發個OUT-B OUT-C的波形。

測試了CS端電壓，CS端電壓大于2.5V時可靠關斷PWM輸出，4路輸出波形都很好，很高興，幾天功夫沒有白費，死區寬度沒有測試，太晚了，再說也不好調整，下次記得測一下是多少時間，輸出PWM頻率大概在45Khz多點。這塊UC3875厚膜電路功能正常，不錯。余下的工作之一是設計輔助電源和保護電路了，輔助電源打算用UC3845，保護電路除了過流、過欠壓外，還有要解決短時過載和短路保護（能區分沖擊負荷和輸出短路，不知道搞不搞的定，希望不要太費神）。工作之二是選擇MOS驅動，打算用變壓器隔離驅動，個人感覺這樣可靠一些（似乎隔離后心里踏實些）。

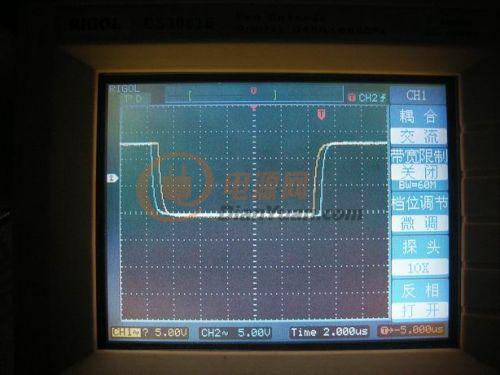

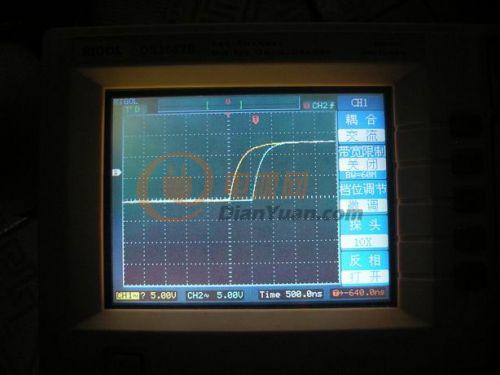

死區時間

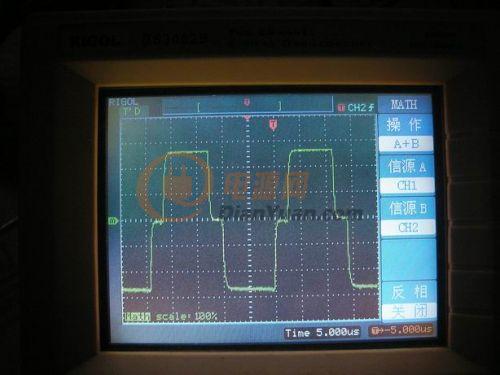

OUT疊加后的驅動波形

死區時間好像是0.5微秒。

全部回復(15)

只看樓主

正序查看

倒序查看

liang1981

LV.4

2011-06-10 07:24

頂！

回復

LV.1

2011-06-10 10:00

你輸入多少電壓啊？

回復

xgjman

LV.2

2011-06-10 16:55

你輸入多少電壓啊？

輸入電壓96V

回復

LV.1

2011-06-10 22:26

@xgjman

輸入電壓96V

你為什么選移相做呢？

回復

xgjman

LV.2

2011-06-10 22:31

你為什么選移相做呢？

你好，一個是手頭正好有這個，二是功率可以做得比較大一些，三是全橋的變壓器繞制也方便些。最主要的是手頭正好有這個，當然這個也有麻煩的，ZVSZCS做起來也不省事的。有好的建議嗎？多多指教了！！

回復

LV.1

2011-06-10 22:33

@xgjman

逆變我只用推挽做過，你的找個我還沒玩過呢？

回復

xgjman

LV.2

2011-06-10 22:44

逆變我只用推挽做過，你的找個我還沒玩過呢？[圖片]

我這個是拆機件，就是年代有點久。壇子里的大師們做推挽的比較多，但電壓大多是24V的，我準備的蓄電池組是96V的，個人感覺做這個移相類得還行。老實講我是第一次做逆變呢，也想做個推挽的玩玩，但想快點把光伏系統搭起來，利用手頭的材料我想可能要快些，發這個貼子也有請教各位的意思。

回復

xgjman

LV.2

2011-06-26 23:40

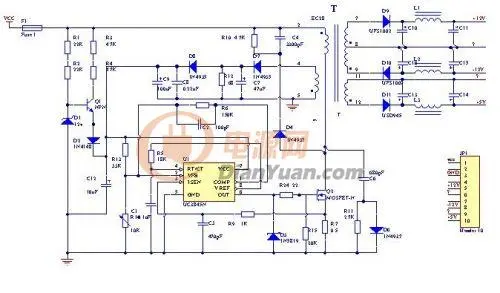

不好意思，最近單位的事太多了。上圖大家幫我看一下，圖上的參數只是大概核對的，還不知道對不對，請各位達人指教。

這段時間單位可真是事多，沒有辦法，只好一點一點的朝前做了。

回復

LV.1

2011-06-27 14:41

@xgjman

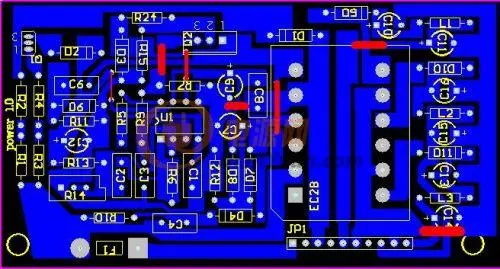

今天拆了一個壞掉的加濕器電源板，有一個EC28磁心。用UC3845作驅動，50KHz頻率，96伏輸入，最低電壓48*1.8=86.4v，取83v為最低值，最高值取110v。輸出+-12v，加自舉繞組12v，再加一個5v。原邊Np=52匝，三個12v副變Ns=8匝*3，5V為4匝。輔助電源做成插接板形式的，爭取這個星期完成。不好意思，最近單位的事太多了。上圖大家幫我看一下，圖上的參數只是大概核對的，還不知道對不對，請各位達人指教。 [圖片] [圖片] 這段時間單位可真是事多，沒有辦法，只好一點一點的朝前做了。

加油。

回復

loudianxin

LV.7

2011-06-27 14:44

加油。

期待

回復

xgjman

LV.2

2011-09-03 23:05

@xgjman

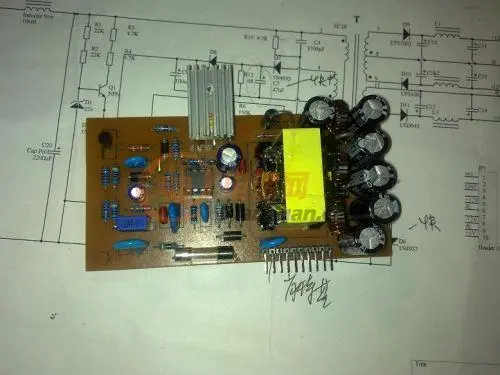

在外做了一個多月的工程，時間耽誤了不少，這兩天將輔助電源裝了起來。設計PCB時MOS管方向弄反了，散熱片裝不下，只能這樣了。這個電路較為簡單，但負載調整率不是很好，其實用在蓄電池上也可以用電阻分壓給UC3845供電，反饋用431，好處是可以騰出一副繞組。電路調試電源用的是兩個48V開關電源串聯模擬96V蓄電池，輸出正負12V加一個6V（5V），第一次做開關電源能這樣，自己還是很滿足的。
