11.1R???

看錯了吧？反過來試試看

應該沒錯吧，11.1R，允許偏差0.5%

不符合E24、E96標準，哪里生產出來的？

是否看錯了.11.1R沒見過這種阻值的電阻

樓主用萬用表或LCR量下是多少？沒見過11.1R的

是長城電源上的，燒焦了，拆下來測是17K左右，這個電源上所有電阻金色后面都有個綠色環，比較迷糊

色環電阻的識別

電阻 色環電阻阻值自動計算程序

懷疑把色環燒變色了

這個有道理，市面上根本就沒有11.1的吧

把線路畫出來，自己估算下

我是個菜鳥，還不會計算，呵呵，麻煩樓上兄弟給看看

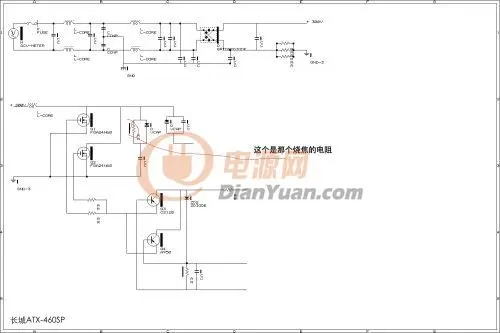

這是我畫的圖，



PFC電路？后面是接大電容的吧？

那個二極管符號是不是畫錯了，怎么畫變容二極管呢？

PFC的MOS應該不用這樣加吸收吧？而且還并個二極管上面？

17K色碼電阻標注如下：

電阻

二級管是畫錯了

不要這里也的吸收也可以工作吧？怎么會燒呢？

一般都沒有在PFC的MOS上加吸收的哦。

重新改了下圖



斑竹我還有個問題就是這個電源的所有電阻都是 顏色1，顏色2，顏色3，金色，綠色。

這個綠色是不是表示這種電阻的讀取方向的呀，它不參與電阻的計算呢？

PFC端的輸出大電容是多少V的？PFC MOS是600V的，可以不用那個吸收電路，一樣可以工作。

那個綠色是表示誤差0.5%

頂起。。
