TOP264次級限流問題
PI工程師：您好！我現在用TOP-264的做5V 3A與5V 0.5A輸出，需要在3A的組輸出進行限流，請問如何實現比較好，產品只用一個光耦。謝謝！我這是第一次使用PI的，不懂之處請大家多多指教！
全部回復(20)
正序查看
倒序查看
@luh-y
thanks謝工，我現在想用比較器與可控硅一起，當電流超過設定值時將次級到地，請問這是否可行？我所擔心的是：即在輸出端短路時（二極管壓降0.7V) PO-264在初級否可以可靠地保護？如果它進行保護了，那是屬于過流保護還是過壓保護？ 二：如果將比較器接到431那里，通過光耦能否可以進行保護？
拉到地，當然可以，TOP264的短路保護很不錯，短路時消耗小于最大輸出功率的3%。短路保護當然沒問題。這個屬于過流保護。
0
回復
@luh-y
thanks謝工，我現在想用比較器與可控硅一起，當電流超過設定值時將次級到地，請問這是否可行？我所擔心的是：即在輸出端短路時（二極管壓降0.7V) PO-264在初級否可以可靠地保護？如果它進行保護了，那是屬于過流保護還是過壓保護？ 二：如果將比較器接到431那里，通過光耦能否可以進行保護？
二：如果將比較器接到431那里，通過光耦能否可以進行保護？
這個也可以，這個是恒流，但是當輸出電壓很低時，電流會有一段外飄。
0
回復
@謝厚林
二：如果將比較器接到431那里，通過光耦能否可以進行保護？這個也可以，這個是恒流，但是當輸出電壓很低時，電流會有一段外飄。

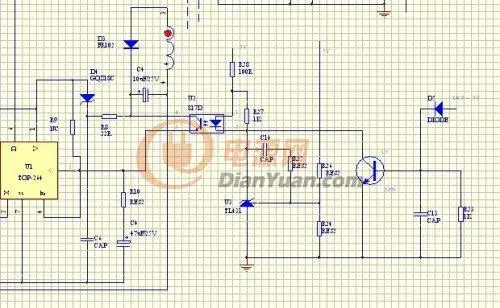

感謝！謝工：如果用可控硅拉到地需比較大的可控硅，占用很大的空間。我現在想用三極管將光耦拿到地，請問這樣是否可以用TOP-264的C腳來達到控制的目的。這樣是否相當于開環，然后輸出電壓會升高導致OVP觸發保護？請問這樣是否可行？會不會炸機？非常感謝！
行？
行？ 0
回復
@luh-y
感謝！謝工：如果用可控硅拉到地需比較大的可控硅，占用很大的空間。我現在想用三極管將光耦拿到地，請問這樣是否可以用TOP-264的C腳來達到控制的目的。這樣是否相當于開環，然后輸出電壓會升高導致OVP觸發保護？請問這樣是否可行？會不會炸機？非常感謝！[圖片] 行？
我現在想用三極管將光耦拿到地，請問這樣是否可以用TOP-264的C腳來達到控制的目的。
這樣不是開環，電流環工作，不會過壓保護。正常的恒流。
0
回復
@翱翔宇宙
謝工：你好。我用TOP267做9V2A 磁芯用EFD20（超薄，空間只有那么大），問題挺多的。1磁芯飽和2.效率低. 請幫忙分析下。謝謝.
發郵件給我。san.xie@powerint.com 需要變壓器參數
