反激式開關電源主路5V輸出

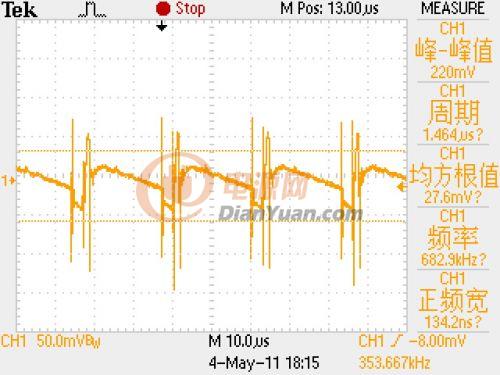

  利用UC3843做的反激式開關電源，下圖為主路5V輸出波形請各位大蝦幫忙分析下





全部回復(22)
正序查看
倒序查看
LV.1
2
2011-05-05 13:00

開關噪音挺大的喲。。

0
回復
2011-05-05 15:16
@
開關噪音挺大的喲。。[圖片]

問題是什么?描述都不描述一下,叫樓下的大俠們?cè)趺磶湍?

0
回復
cy863
LV.4
4
2011-05-05 16:45
@
開關噪音挺大的喲。。[圖片]

主路5V的高頻噪聲這么大，大致是什么引起的？請問有什么方法解決這個問題？

0
回復
2011-05-05 19:08
@cy863
主路5V的高頻噪聲這么大，大致是什么引起的？請問有什么方法解決這個問題？

漏感太大，D極尖峰較大，加強吸收電路

還有就是注意測試方法啊。。。。別自己測試引入太多噪聲。。

0
回復
luoshen
LV.6
6
2011-05-05 19:41
是不是沒把示波器黑色地線拿掉就直接測試了?
0
回復
cy863
LV.4
7
2011-05-05 19:44
@on_the_way_li
漏感太大，D極尖峰較大，加強吸收電路還有就是注意測試方法啊。。。。別自己測試引入太多噪聲。。

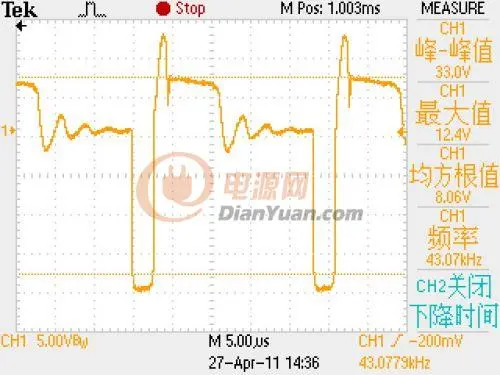

變壓器初級為1.0mH,漏感測試為23uH，MOSFET  漏極—源極波形如下，請各位再幫忙分析下
0
回復
cy863
LV.4
8
2011-05-05 19:46
@luoshen
是不是沒把示波器黑色地線拿掉就直接測試了?

是的，直接用示波器原帶的地線測得

0
回復
amonson
LV.8
9
2011-05-05 19:51
@on_the_way_li
漏感太大，D極尖峰較大，加強吸收電路還有就是注意測試方法啊。。。。別自己測試引入太多噪聲。。
1、輸出電解電容不夠，2、加大整流二極管吸收，3、加大主開關吸收或減小漏感，4、前幾條改了之后還是不能滿足要求的話，在輸出端增加陶瓷電容，實在不行了再加一級LC
0
回復
amonson
LV.8
10
2011-05-05 19:53
@cy863
是的，直接用示波器原帶的地線測得
如果是這樣測的，那加大電容，改變測試方法應該就好了
0
回復
luoshen
LV.6
11
2011-05-05 19:56
@cy863
是的，直接用示波器原帶的地線測得

0
回復
luoshen
LV.6
12
2011-05-05 19:57
@luoshen

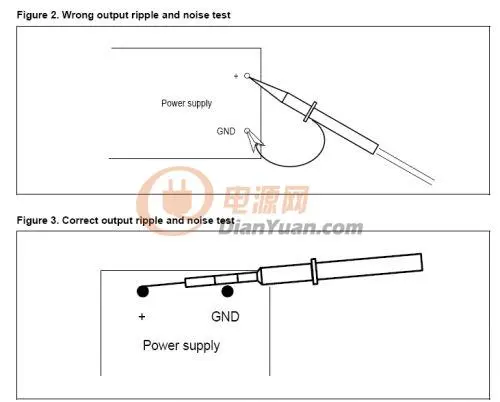

[圖片]
用下圖的方式測試.
0
回復
cy863
LV.4
13
2011-05-05 20:31
@luoshen
用下圖的方式測試.
就是把地線的夾子拿掉，表筆直接測試輸出點的正極？但我想知道為什么要這樣測試，希望大俠賜教。
0
回復
luoshen
LV.6
14
2011-05-05 21:09
@cy863
就是把地線的夾子拿掉，表筆直接測試輸出點的正極？但我想知道為什么要這樣測試，希望大俠賜教。

0
回復
cy863
LV.4
15
2011-05-05 22:25
@luoshen

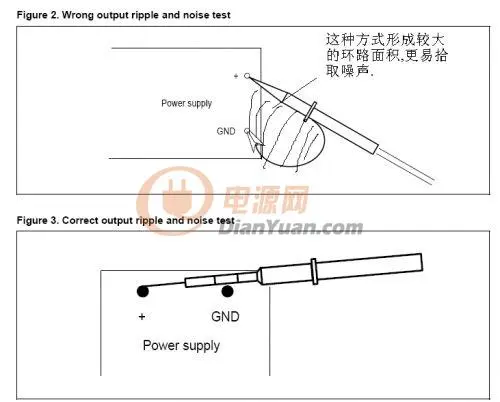

[圖片]
謝謝luoshen老師的指導。如果把示波器的地線不像下圖那樣拿掉，而是不接入GND這樣行不？如果不行，為什么？另外請luoshen老師能不能分別介紹下測量共模和差模的正確方法，謝謝！
0
回復
luoshen
LV.6
16
2011-05-05 23:09
@cy863
謝謝luoshen老師的指導。如果把示波器的地線不像下圖那樣拿掉，而是不接入GND這樣行不？如果不行，為什么？另外請luoshen老師能不能分別介紹下測量共模和差模的正確方法，謝謝！
別這么稱呼，我很慚愧。你問的這個問題我就不懂，等待高手幫你解答。幫你頂頂。
0
回復
2011-05-05 23:24
@luoshen
別這么稱呼，我很慚愧。你問的這個問題我就不懂，等待高手幫你解答。幫你頂頂。
示波器的地線是接到大地的..你測大地與輸出正沒有合適的參考點啊,,,,,共模和差模需要通過EMI測試來看,其他就不知道怎么去測試了.....
0
回復
liuhou
LV.9
18
2011-05-06 08:43
@amonson
1、輸出電解電容不夠，2、加大整流二極管吸收，3、加大主開關吸收或減小漏感，4、前幾條改了之后還是不能滿足要求的話，在輸出端增加陶瓷電容，實在不行了再加一級LC
這幾條主意都不錯，加一級LC很多時候怕是沒有空間哦。
0
回復
LV.1
19
2011-05-06 08:52
@on_the_way_li
示波器的地線是接到大地的..你測大地與輸出正沒有合適的參考點啊,,,,,共模和差模需要通過EMI測試來看,其他就不知道怎么去測試了.....
通過測試好區分共模和差模嗎？
0
回復
cy863
LV.4
20
2011-05-06 11:55
@amonson
1、輸出電解電容不夠，2、加大整流二極管吸收，3、加大主開關吸收或減小漏感，4、前幾條改了之后還是不能滿足要求的話，在輸出端增加陶瓷電容，實在不行了再加一級LC
輸出電解電容采用的是330uF/25v，整流二極管采用了RC吸收CR=10歐，C=1nF。在輸出端有104的瓷片電容做高頻吸收，另發現這個瓷片電容有無主路5V都是有這樣的噪聲。另外猜測這個干擾是不是傳導干擾，請各位幫忙分析下。
0
回復
db1972
LV.4
21
2011-05-06 12:26
@
通過測試好區分共模和差模嗎？
這是共模噪聲，你直接測地線就知道了
0
回復
db1972
LV.4
22
2011-05-06 12:28
@db1972
這是共模噪聲，你直接測地線就知道了
需要處理原邊DC電壓
0
回復
cy863
LV.4
23
2011-05-07 07:55
@db1972
需要處理原邊DC電壓
你的意思是全橋整流后的DC電壓帶過來的干擾？大致要采用什么樣的方法對其處理呢？我在DC輸入做了共模吸收的—共模電感加電容
