在線等賜教!

D1必須拿掉后者改RCD結構, M1一般要用900V的,其實這樣改后M1貴了,散熱處理要麻煩些,未必省錢.

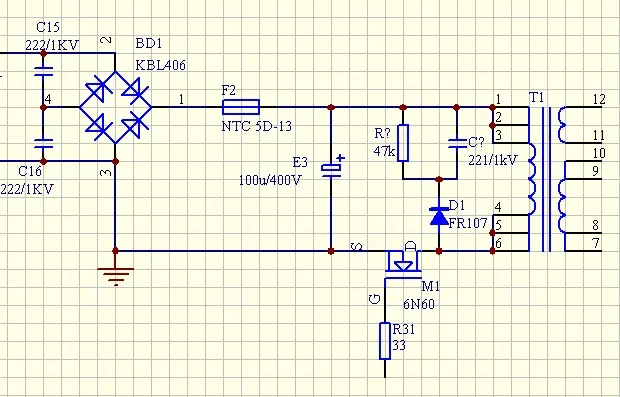

你是說應該改成典型的單管正激那樣的RCD電路吧?是下圖那樣嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137033346.jpg');}" onmousewheel="return imgzoom(this);">
兩外,電源濾波做的還可以,之前的雙管一直是500V的工作電壓,出去的產品好像都還很穩定,一年都沒一個返修的,所以改單管后打算先測試一下600V的.

雙管用400V也不會有返修的,單管不一樣,要是你很在乎電壓帶來的成本差異,你可以實際測試一下看看能用到多低,要用600V但是又可靠不是容易的事.

好的,我再測試一下,之前測試過,不加共模電感濾波只有電容的情況下,電壓尖峰偶爾會超過420V,加了后基本穩定在380V一下.
另外,請?jiān)賻臀掖_認一下修改后的電路有沒有問題,非常謝謝!

要是用原來的變壓器的話可能就不行了,

最好的方法就是馬上做個試驗板來驗證一下

加入RCD吸收后的這個電路基本問題不大了,不過就像上面的那位所說的,未必能降低多少成本,功耗還會有所上升,前者是能量回饋型,后這是能量消耗型.

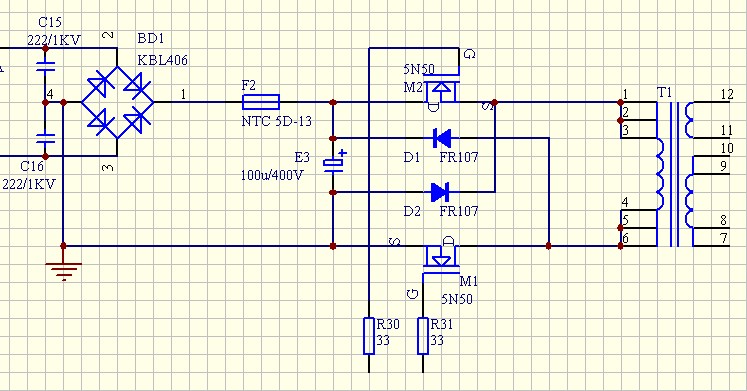

雙管變單管必須兩管有共接點,否則移動位置使其有共極點,其二,必須兩管同步工作.且化簡后一般需增加二極管隔離,可參閱部分論文介紹

謝謝,為了滿足老板,我先改出來,讓他去根據新的方案算成本和評估溫度可靠性,估計他不會在乎一點效率的下降.

另外一個相關的問題,現在這個量產的電源是250W的,目前正在基于這個構架設計400W的,MOS管也由5N50改成了P10NC50,可以在測試過程中,負載大的時候總是燒MOS管,有時燒單管,有時燒雙管,是什么原因呢?
看過示波器,在燒之前輸入輸出電流就不穩了,而且電流不斷增大,電壓波動也很大.管子用在雙管正激的余量應該是足夠了啊?其它二極管都換成U860了,該換的都換了,是否是變壓器的問題?因?yàn)?50W的用的是E35的骨架,400W的還是用的E35的骨架.
謝謝!

我想老師你可能是理解成雙管串連變雙管并聯吧? 所以要共接點,是嗎?我的意思是在原電路上直接省掉一個管子、散熱器及相應電路來達到老板降低成本的目的.

還請老師再次指導,謝謝!

客氣了.
你的意思是利用雙管電路,由250W改成了400W,出現燒管子的現象對吧?其實,EE35的磁芯用到400W顯然不太現實,即便是磁芯工作在1、3象限內,也是不行的,磁通動態范圍太大,已經進入了飽和區,必然發熱,磁性材料都有一個居里溫度,溫度越高,導磁率就越低,初級電感降低,電流就會越大,電流大到一定程度,肯定會燒管的.另外,進入保護區以后,電流本身就會劇升的.

非常感謝你的指點,對我們這種沒太多時間去象學生一樣學習又必須實現工作價值的人來說真的是如獲至寶,我下來就重新選磁心骨架重新修改設計.
再次感謝!
