跪求指教電磁干擾
抗電磁干擾,主要濾除20-150MHZ的電磁干擾,我選擇了在100MHZ時電阻值為1000歐姆的磁珠,但是此時我還想讓它通過600MA的電流,請問是不是此時在它上面的壓降是600V啊.那可怎么辦?
全部回復(10)
正序查看
倒序查看
@zhangsulia
磁珠的直流電阻為1歐姆,那么它在100MZ的壓降應為0.6*1=0.6V,是不是這樣啊,高手指點!

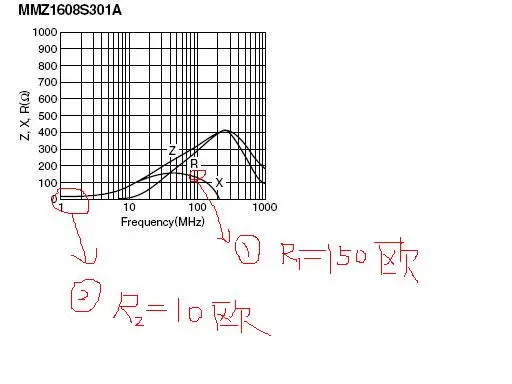

高手幫我看看,在100MHZ時通過的電流為0.6MA,那么它的壓降應該是R1(150)*0.6＝90V呢,還是R2(10)*0.6＝6V,望高手指點．R1,R2見下圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135857348.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135857348.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zhangsulia
高手幫我看看,在100MHZ時通過的電流為0.6MA,那么它的壓降應該是R1(150)*0.6＝90V呢,還是R2(10)*0.6＝6V,望高手指點．R1,R2見下圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135857348.jpg');}"onmousewheel="returnimgzoom(this);">
磁珠主要是感性成分,相當于電感,100MHZ的0.6A的電流才會有那么大的壓降,100MHZ下0.6的直流,就是直流電阻乘電流.
是學生吧!
是學生吧!
0
回復
@zhangsulia
高手幫我看看,在100MHZ時通過的電流為0.6MA,那么它的壓降應該是R1(150)*0.6＝90V呢,還是R2(10)*0.6＝6V,望高手指點．R1,R2見下圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135857348.jpg');}"onmousewheel="returnimgzoom(this);">
都不是.R2是1MHZ下的阻抗(實部).
是磁珠的直流電阻,應該很小.也就是穿過磁珠導線的直流電阻.
是磁珠的直流電阻,應該很小.也就是穿過磁珠導線的直流電阻.
0
回復
@asm
都不是.R2是1MHZ下的阻抗(實部).是磁珠的直流電阻,應該很小.也就是穿過磁珠導線的直流電阻.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135905678.jpg');}" onmousewheel="return imgzoom(this);">
磁珠特性以給,現在給出輸入信號的值,大俠幫看看,我在100MHZ時的電流應該怎么算．有沒有公式什么的．
