好話題,可是就是沒人來頂.單周期控制技術

單周期控制技術是一種大信號非線形控制技術,這技術利用了開關轉換器的脈沖的和非線性屬性并能達到對斬波電壓或電流的平均值的瞬態的控制.這項技術提供了很快的動態響應速度并且能夠有效地抵制輸入電壓擾動.

頂,等待更多發言!

請問還有大大能分享更多知識嗎??

其實One Cycle Control是一種技術,由馬可悅提出的,IR1150S是OCC,應用于BOOST拓撲的PFC一個芯片,IR也買斷了OCC在BOOST PFC的應用專利.除了成本比較低外,主要:單周期控制是一種不需要乘法器的新穎控制方法,它同時具有調制和控制的雙重性,該技術的突出特點是:無論是穩態還是暫態,它都能保持受控量的平均值恰好等于或正比于控制參考信號,具有動態響應快、開關頻率恒定、魯棒性強、易于實現等優點.
如果要了解OCC,不妨找找keyue Ma和cuk的論文,很多的.早期的多數應用于DCDC當中.

請問一下,IR在他的網站上有提供簡單的設計流程(for IR1150),當使用者將一些先決條件代入之後,就可以得到相關參數值,不知道有沒有人真的照他的方式去做出來電路呢??

我照他給的值去做出電路來,但是系統不穩定,而且電流很醜...這是為什麼呢???


1136453341.pdf

這樣說的太籠統,你需要把輸入條件都給出來.整個設計不只包括周圍的幾個阻容參數,還有幾個重要MOSFET,快恢,以及電感材質和LAYOUT.具體的問題,貼上來再看看.

operating conditions:
Vin(min)=90Vac; Vin(max)=240Vac; F(line)=60Hz; start-up Time=50ms; Target Efficiency=90%; F(switch)=100kHz; Choke Ripple Current=20%; Po=300W; Vo=370Vdc; Vo(min)=286Vdc; Output Cap Tolerance=20%; OVP Threshold=425V

其中我用的電感為NACA-03-0500(Amorphous core)
         MosFet: TOSHIBA K2837
         Diode:  20JL2C

你是在臺灣還是在哪?60HZ line freq?

我在臺灣...請幫個忙...

下載不到之前你上傳的文件.20JL2C的Trr太長,選8ETX06 15ns的,磁芯用環形MPP

我做過400W的實驗,沒有大的問題,只是負載變動大時,電流就不穩,輸入交流過高時,電流波形壓平,且漸漸斷續.請高人指點!

為何不能用Amorphous core??? 我是有IR所提供的1快300W PFC 的demo board,而其中我將demo board上的 core 換成 Amorphous core, 此demo board 仍然可以work!!!

我試試看換Doide好了...

冒昧問一下,
Amorphous core是不是鐵硅鋁的

Yes....請問一下 ken21cn...我已經把Diode換成了 8ETX06 了,但是仍然電路是依樣的情形耶  是不是情面一定要加 EMI filter 呢???

你能否把電感電流波形貼出來

在詳述一下我的問題好了...當我用自耦變壓器送電時,當輸入電壓在80Vac時,IR1150開始做動,但是此時自耦變壓器有很大的噪音聲,並且輸入電壓..輸入電流均很醜...而當我電壓繼續上升時,此現象依然存在,直到Vac=180Vac時,電路才沒有聲音...而當我試IR 所提供的demo board時,他卻不會如此現象(我是用相同的core...Amorphous core),這是為什麼呢???

能不能把規格書發上來,
也讓兄弟我學習一下,

輸入電壓過高,調制比變大,在電流波形中的DCM導通角在滿功率時會增加,引起振蕩.這個是機理決定的.要么把VO增加,否則需要補償.

如果不接變壓器,情況怎么樣? 能不能鉤出電流波形?

在輸出電阻變小時,相當于將功率增大,而實際400V輸出,設計400W的,現在帶360歐姆的電阻,輸入是85-260VAC.現在輸入到120AC時,波形就振蕩了,而且電流尖蜂特大,煩請KEN21CN等高手指教

可能是連續模式的穩定條件的問題,輸入增大后使得條件逐步小于1/2,你可以把頻率提高,或者電感加大,減流電阻減小的方向調整.

我把我目前所做的Po出來,希望有經驗的大大能分享一下...500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136631812.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136631823.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136631830.jpg');}" onmousewheel="return imgzoom(this);">

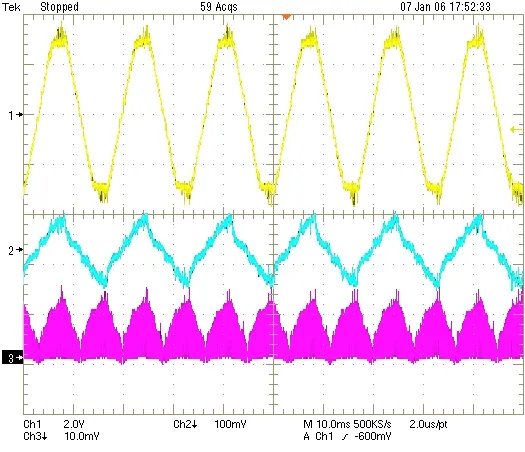

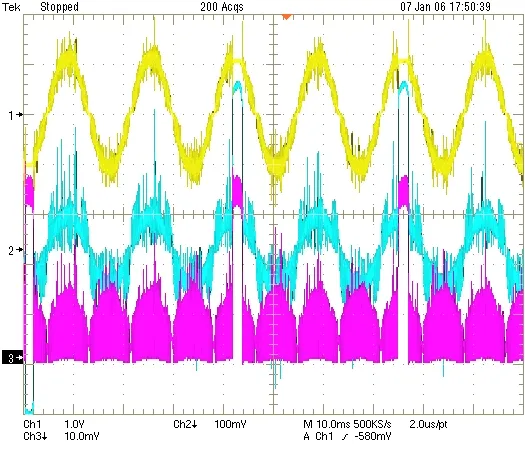

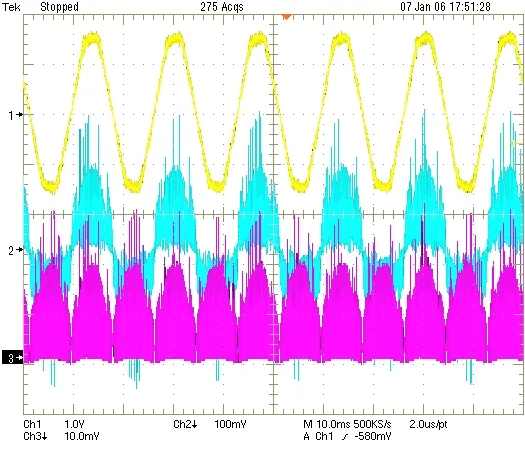

其中 上面兩張圖為80Vac;110Vac輸入時的CH1︰Vin ; CH2:Iin ; Ch3: IL的波形圖(由左而右)....下面一張為輸入電壓為220Vac時的圖形

在DIODE的正端到MOSFET的D極之間加個幾十uH的電感,另外,你比較一下兩個板子的Isense的波形

上面JAYSHI兄的波形我以前也出現過,電感大點會好些,負載阻值大也好些,但我想是不是電流取樣電阻大了啊,調壓器響是因為你的電流尖峰太大,請KEN21CN指教,還有就是MOS管只加電感有什么作用呢

你的情況改善沒有?

我怎么認為加一個電感將延長MOS管的開通和關斷啊,是不是加無源無損吸收電路啊?

抑制diode的Trr

好長時間沒搞了,以前設計400W的,做300W沒有問題,可再加功率就不行了,下午再去拍個波形,到時送上來給你們分析一下
