電路

期待答案

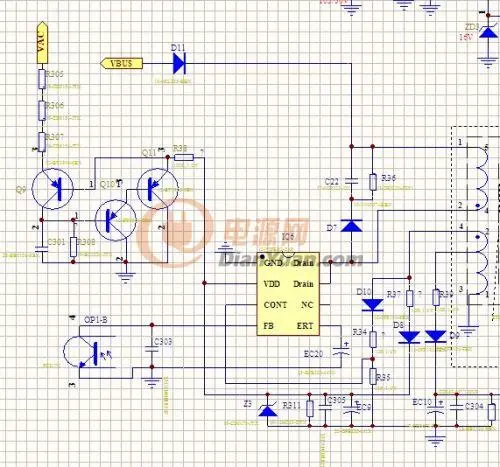

電路作用是在VAC斷電時，使IC停止工作。

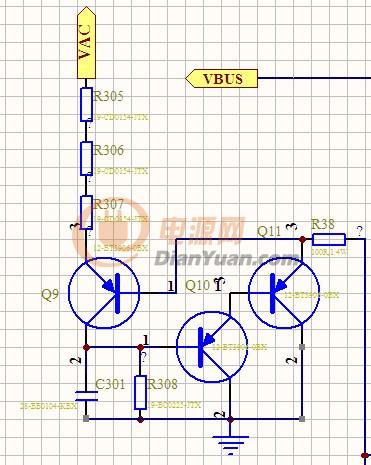

VAC正常時，Q9的基極電流由Q11、Q10導通提供，因為負反饋，若R38斷開時，R308兩端電壓約為VAC的1/3；因R38存在電路中，R38左邊的電壓略高于右邊的電壓，Q11，Q10不會為VDD分流，此時電路正常工作。

VAC為0時，為IC供電的貯能電容電流通過R38與Q11、Q10進行泄放，使VDD電壓迅速變?yōu)?，使得IC停止工作。

哈哈，老兄抄板啊，這個電路最早是MEGMEET做出來的，看電路你是抄CGE的板，這個電路真正的作用是配整機使用的，主要目的是原來的整機在AC上電或者掉電的時候有聲音，使用這個后聲音基本消失。但是現(xiàn)在還有個目的，恕我不能相告。

另一個作用是不是作為IC的啟動電路？

其實抄抄板也沒有關系，我就是這樣成長的，借鑒別人的成功和經(jīng)驗，更快得提升自己，沒有什么不可以的。關鍵是要理解人家的設計理念，這個原理圖太熟悉了，所以我這樣說。
