4節鋰電同時獨立充電
最近因?yàn)楣鹃_發一款產品需要用到5節鋰電池,而且不是串連使用的,所以充電只能單獨充電,目前市面上的鋰電充電管理IC價格都在2.5元以上,處于成本考慮,我用常規元件開發了一款獨立充4節電池的方案,能達到恒流充電,充電時指示燈亮,充滿后指示燈滅,充滿后電池電壓達到4.2V時自行關斷不會過充,光充電控制部分成本不到5元,經測試效果滿意,對于這個價格老板也很滿意; 基本電路結構是 恒流源電路+電壓基準+比較器+mos管
全部回復(8)
正序查看
倒序查看
@keasen
串連也很好做啊,把運放做成浮地作為參考地不就可以了,如果檢測到某一節滿了就把它從串聯電路斷開,用MOS管取代電池不久可以?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136605702.jpg');}" onmousewheel="return imgzoom(this);">

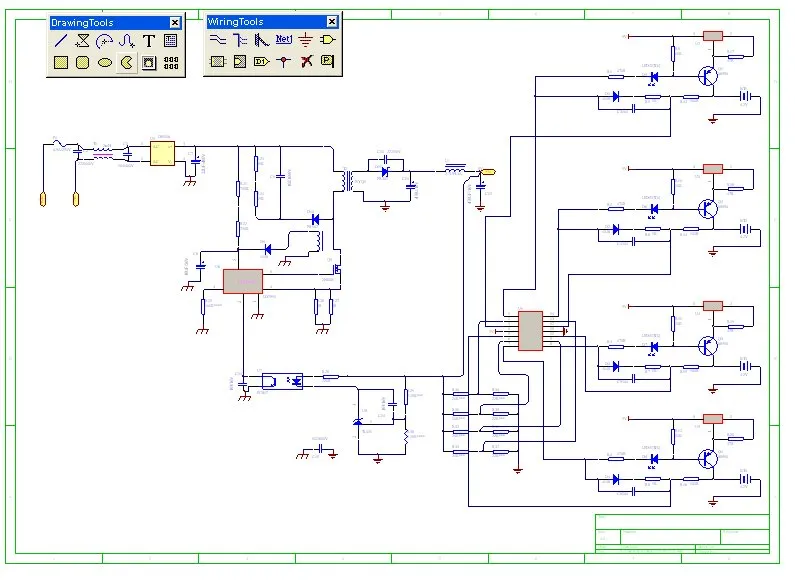

電路圖 使用時把NPN的三極管換成PMOS管就行了
0
回復
@keasen
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1136605702.jpg');}"onmousewheel="returnimgzoom(this);">電路圖使用時把NPN的三極管換成PMOS管就行了
多節電池串聯充電請參考: http://bbs.dianyuan.com/topic/66363
