你的這個不是紋波了，應該是噪聲吧。
你可以在輸出端加小電容...可以減小，但是治標不治本。
應該可以變壓器、頻率、輸出整流二極管...
在輸出整流二極管兩端加RC的吸收電路....
還有就是變壓器 的漏感了....
是的
能否上傳您的輸出部分電路？光看個波形是很難判斷的，可影響文波雜訊的因素就如cheng111兄臺說的有很多因素。

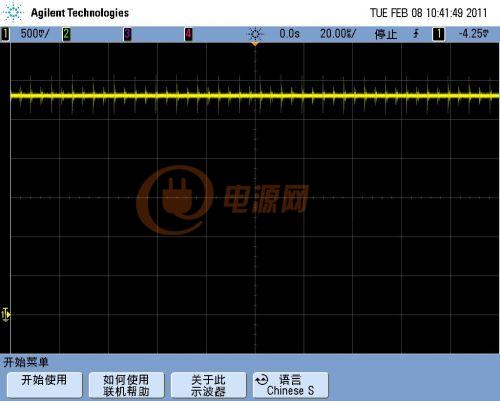

你好，我用10:1探頭，測得這個波形，實際波形要更惡劣點吧。這個是空載時的波形，帶載后效果更差，峰峰值快到10V了。
不太可能吧，你的探頭是10倍 你的示波器那里也設置好了嗎？10Ｖ很嚇人了 這是什么電源模塊
輸出加一個共模電感，３或４圈就可以，線要粗些要不壓降大，前后都加電解電容，最后那輸出側加一個無極性電容，１０４或１０５的，基本上就沒什么問題了。
看lz的意思，是你買的現成的電源模塊，lz不是自己設計電源的，對吧？
你說的問題是模塊設計的問題，廠家技術水平太差。噪聲差到如此程度，直接換廠家吧。這種噪聲比較好的辦法是從電路設計上改進，像這樣已經產生的，就比較難以消除了
多謝，FuBar兄，我試試
請問下你的電源輸出是多少V的啊？10V的紋波真的是有點離譜哦！
使用示波器探頭直接測試電源引腳兩端看看，不用使用示波器的夾子，就直接靠在上面....傳個圖瞧瞧。
