求救恒流源
現在想設計一個中心兩個基本點350ma 的恒流源,請問有什么ic可以做得到?先謝謝啦!
全部回復(48)
正序查看
倒序查看

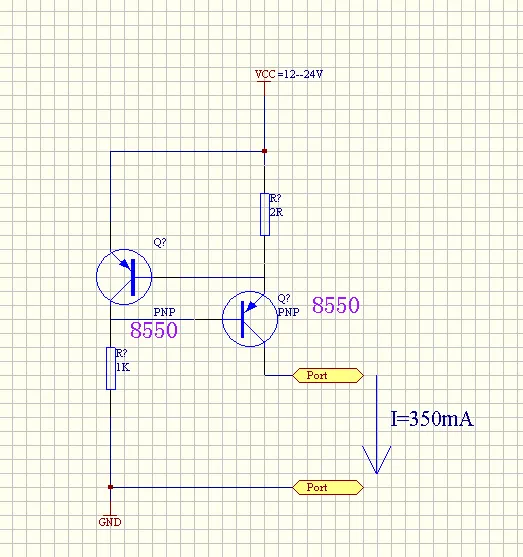

我覺得下面電路就可以,我在許多設計中一直用,好像用不到IC!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1088424170.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1088424170.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@新朝陽
我覺得下面電路就可以,我在許多設計中一直用,好像用不到IC![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/18/1088424170.jpg');}"onmousewheel="returnimgzoom(this);">
好
加分!
效率!效率啊,!這個電路的效率有多高啊!?
加分!
效率!效率啊,!這個電路的效率有多高啊!?
0
回復
@新朝陽
我覺得下面電路就可以,我在許多設計中一直用,好像用不到IC![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/18/1088424170.jpg');}"onmousewheel="returnimgzoom(this);">
溫漂問題影響有多大?
0
回復
@yusiplfz
大概是20歐
線性電源是相對于采用開關管的開關電源而言的.線性電源的功率管不是工作在開關狀態,而是放大狀態.
對于你這個電路,如果采用線性電源,負載是20歐姆,電流350mA,負載上的電壓為7V,這就是說,在12V輸入時,有(12-7)*0.35=1.75W的功率以熱的形式消耗.當輸入電壓為24V時,有(24-7)*0.35=5.95W的功率以熱的形式消耗.所以用一個LM317會很熱.當然,你可以用其他的線性電源電路來設計,或分為多級設計,但總的損耗不會減小.
用開關電源固然可以提高效率,減小發熱,但開關電源復雜的多.
所以,你這個恒流源究竟該如何設計,還要你自己拿主意.
對于你這個電路,如果采用線性電源,負載是20歐姆,電流350mA,負載上的電壓為7V,這就是說,在12V輸入時,有(12-7)*0.35=1.75W的功率以熱的形式消耗.當輸入電壓為24V時,有(24-7)*0.35=5.95W的功率以熱的形式消耗.所以用一個LM317會很熱.當然,你可以用其他的線性電源電路來設計,或分為多級設計,但總的損耗不會減小.
用開關電源固然可以提高效率,減小發熱,但開關電源復雜的多.
所以,你這個恒流源究竟該如何設計,還要你自己拿主意.
0
回復
@乞力馬扎羅的雪
線性電源是相對于采用開關管的開關電源而言的.線性電源的功率管不是工作在開關狀態,而是放大狀態.對于你這個電路,如果采用線性電源,負載是20歐姆,電流350mA,負載上的電壓為7V,這就是說,在12V輸入時,有(12-7)*0.35=1.75W的功率以熱的形式消耗.當輸入電壓為24V時,有(24-7)*0.35=5.95W的功率以熱的形式消耗.所以用一個LM317會很熱.當然,你可以用其他的線性電源電路來設計,或分為多級設計,但總的損耗不會減小.用開關電源固然可以提高效率,減小發熱,但開關電源復雜的多.所以,你這個恒流源究竟該如何設計,還要你自己拿主意.
是啊,我也嘗試過用很多種線性電源的方法來做了,但效率真的很低.
我也想用非線性的方法做,但找不到合適的方法!你那里有什么方法嗎?
我也想用非線性的方法做,但找不到合適的方法!你那里有什么方法嗎?
