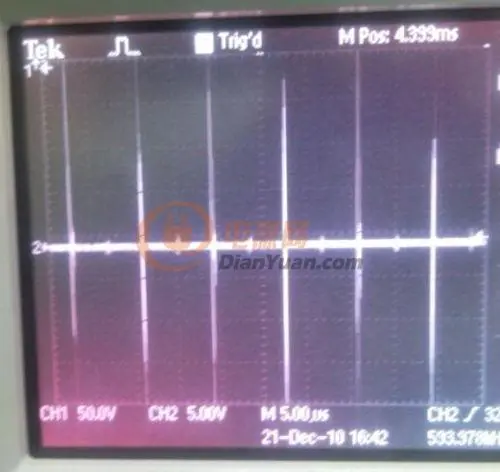

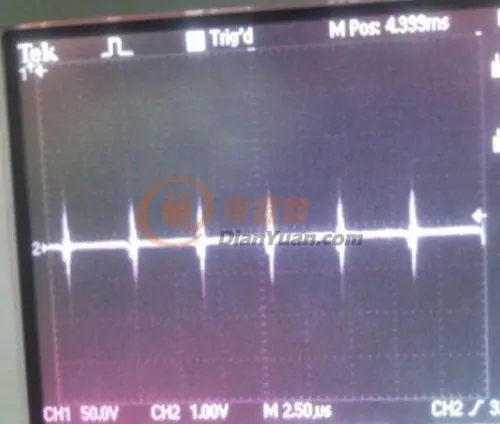

副電壓輸出比較，后面的還是5V檔位。

主電壓上原機看到整流的小紋波，而自制的沒看到，反而尖峰卻比較大。

解決過此類問題的師傅請講講

最好能貼出電路圖，指出相關波形是什么位置的。

在半橋的上管的MOS的D極，與下管MOS的S極上并一個100nF的金屬化聚丙烯電容，對MOS上的VDS波形會有改善。

變壓器的初、次級之間要加屏蔽層，對解決輸出直流上的共模干擾會有好處。

次級的整流管上應該加RC吸收電路，也可以降低輸出直流尖峰。

圖上是3525輸出，經過TLP250后接IGBT管。線路整理好上傳

你上傳的波形是哪點的波形？

1樓你說是變壓器輸出，怎么沒看到死區？

上傳原理圖，壓縮了SP2000

不是變壓器。

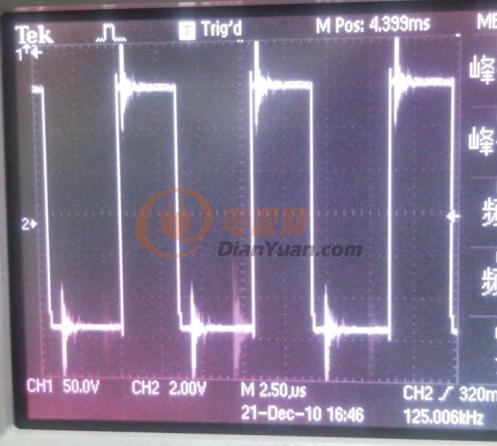

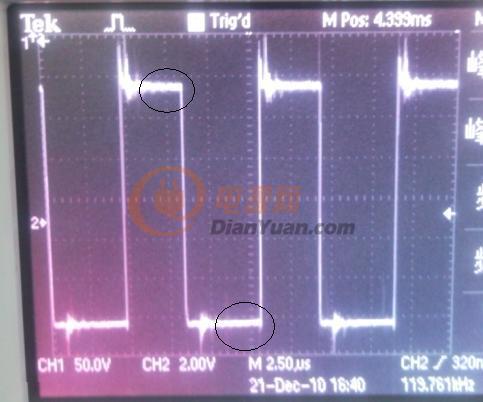

1樓的圖是原機的和自制的3525的輸出=原理圖中的3525 HS和3525 LS 網絡

2樓的圖是副電壓=原理圖19V的網絡

有幾個建議。

1，你的3525的供電電源波形有沒有看看。電源腳是否加了去耦電容。

2，HS與LS的PCB布線，是否從高頻功率線附近走。

3，既然是硬開關電路，MOS上加上RC吸收可能會好些。

4，PG的布線也很重要。

5，變壓器是否加了法拉第屏蔽層？這對減小次級尖峰有幫助。

6，次級整流管上加上RC吸收也對于減小尖峰有幫助。還有，就是次級整流后建議加上金屬化聚丙烯電容。電解也要是高頻低阻抗的。

1,3525的供電有干擾波形，因?yàn)榈鼐€都有這個波形。電源加了退藕。

3，5，6項使用的是原機的變壓器和一些元件；線路完照原機。

HS和LS，在PFC電壓380的雙面PCB另外一面跨過去

原機是HS,LS在半橋輸出的雙面PCB另外一面跨過去
