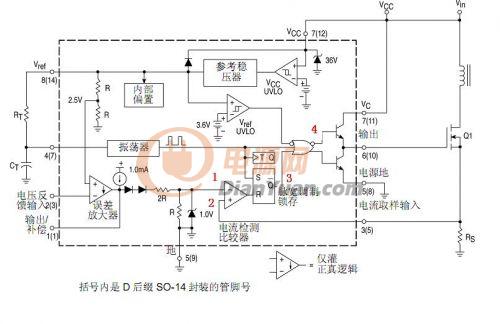

一直沒完全搞明白3842芯片內部電路中如圖幾個點之間的關系

如圖紅色字的1，2，3，4這幾個點之間的輸入輸出關系，RS觸發器的真值表示

Q(N+1) =/R+S*Q（N) 吧  ？

還有3點跟4點之間的關系是？



全部回復(18)
正序查看
倒序查看
bode
LV.9
2
2010-11-20 08:49
RS觸發器的真值公式沒必要記住，只要知道R為高是置零，S為高是置1~
0
回復
bode
LV.9
3
2010-11-20 08:51

3點和4點的關系，是或非門的關系~

也就是和3并列的三個輸入，只要滿足一個為高（最上面的為低），4點的輸出就為低，輸出關斷~

0
回復
bode
LV.9
4
2010-11-20 08:52
點1和點2的關系，就更簡單了，不就是個比較器嗎？
0
回復
2010-11-20 09:42
@bode
3點和4點的關系，是或非門的關系~也就是和3并列的三個輸入，只要滿足一個為高（最上面的為低），4點的輸出就為低，輸出關斷~
基本的數字電路, 我也快都還給老師了
0
回復
yong168
LV.7
6
2010-11-20 10:25
沒必要研究那么深吧，理解它的功能，知道怎么用就可以了啊
0
回復
bode
LV.9
7
2010-11-20 10:30
@yong168
沒必要研究那么深吧，理解它的功能，知道怎么用就可以了啊
多看看datasheet，理解會更深刻~
0
回復
ppfc_ctr
LV.6
8
2010-11-20 10:35
RS觸發器set是置1端，Reset是復位端，也就是置零，兩者都是高電平有效。
0
回復
yong168
LV.7
9
2010-11-20 10:47
@bode
多看看datasheet，理解會更深刻~
有道理，多看Datasheet~~~
0
回復
hyyflyly
LV.1
10
2010-11-20 11:40

1點和2點是比較器，2比1高R為正，1比2高R為負，s置位端，R復位端同8樓，3和4是或非門，4=(A'+B+3)'=A*B'*3'  A是vref，B是由振蕩器產生的方波，數電書上都有 可以推導下

0
回復
gaohq
LV.8
11
2010-11-20 12:56
@hyyflyly
1點和2點是比較器，2比1高R為正，1比2高R為負，s置位端，R復位端同8樓，3和4是或非門，4=(A'+B+3)'=A*B'*3' A是vref，B是由振蕩器產生的方波，數電書上都有可以推導下

明白，謝謝各位詳細解答。

0
回復
ylzhou1986
LV.5
12
2010-11-20 13:11
@冰上鴨子
基本的數字電路,我也快都還給老師了

我也是

0
回復
songxium
LV.7
13
2010-11-20 14:07
知道怎么工作的，如何使用就可以了。
0
回復
bode
LV.9
14
2010-11-20 18:16
@songxium
知道怎么工作的，如何使用就可以了。

反激和uc3842是很多人的入門拓撲，關于這方面的話，討論個三天三夜也說不完的。

雖然看起來很簡單，其實內容復雜著呢~

0
回復
ppfc_ctr
LV.6
15
2010-11-20 18:24
@yong168
有道理，多看Datasheet~~~
datasheet里有UC3842的各種應用電路，比較詳細
0
回復
sl_power
LV.7
16
2010-11-21 20:06
@bode
反激和uc3842是很多人的入門拓撲，關于這方面的話，討論個三天三夜也說不完的。雖然看起來很簡單，其實內容復雜著呢~
bode說得不錯，這里面確實設計很多知識，要透徹理解，還需數電知識和模電知識的大力支持
0
回復
powercheng
LV.9
17
2010-11-21 20:46

任何異常，6腳即沒有驅動了。

比如7腳過低或者過高

3腳大于1V

1腳被拉低

2腳被拉高

4腳的震蕩沒了



0
回復
gaohq
LV.8
18
2010-11-22 08:14
@powercheng
任何異常，6腳即沒有驅動了。比如7腳過低或者過高3腳大于1V1腳被拉低2腳被拉高4腳的震蕩沒了

3腳大于1V

1腳被拉低

2腳被拉高

結果都是導致圖中的R成為邏輯1，那Q端就是 0，Q非端就是1 ，6腳就無輸出是吧？

不明白7腳電壓過高怎么會造成6腳沒輸出的？

0
回復
sl_power
LV.7
19
2010-11-22 20:45
@gaohq
3腳大于1V1腳被拉低2腳被拉高結果都是導致圖中的R成為邏輯1，那Q端就是0，Q非端就是1，6腳就無輸出是吧？不明白7腳電壓過高怎么會造成6腳沒輸出的？
7腳過高有兩種可能，一種是直接將芯片燒壞，另一種是片子自身限流了
0
