2、室溫0度左右,VCC紋波200mV
3、取暖用的“小太陽”加溫10分鐘
4、板溫約60度,VCC紋波降低到150mV
請教:升溫后,波形彎曲變嚴重,是由什么因素造成?
“小太陽”降低34063紋波!
1、輸出電路,5V、1A
2、室溫0度左右,VCC紋波200mV
3、取暖用的“小太陽”加溫10分鐘
4、板溫約60度,VCC紋波降低到150mV
請教:升溫后,波形彎曲變嚴重,是由什么因素造成?
2、室溫0度左右,VCC紋波200mV
3、取暖用的“小太陽”加溫10分鐘
4、板溫約60度,VCC紋波降低到150mV
請教:升溫后,波形彎曲變嚴重,是由什么因素造成?
全部回復(11)
正序查看
倒序查看
@dotcom
E3,E4溫度升高ESR會變小.按你列的規格,E3,E4不是LOW-ESR的料.

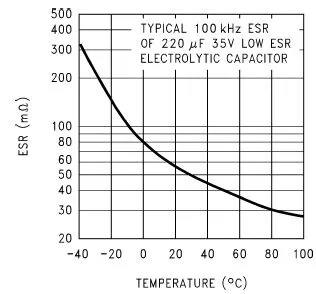

嚴重同意,附上鋁電解電容的ESR曲線.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145978998.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145978998.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@bxgpu
嚴重同意,附上鋁電解電容的ESR曲線.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145978998.jpg');}"onmousewheel="returnimgzoom(this);">
感謝!正是這個道理.
0
