提示的錯誤如下:
ERROR -- Convergence problem in transient bias point calculation

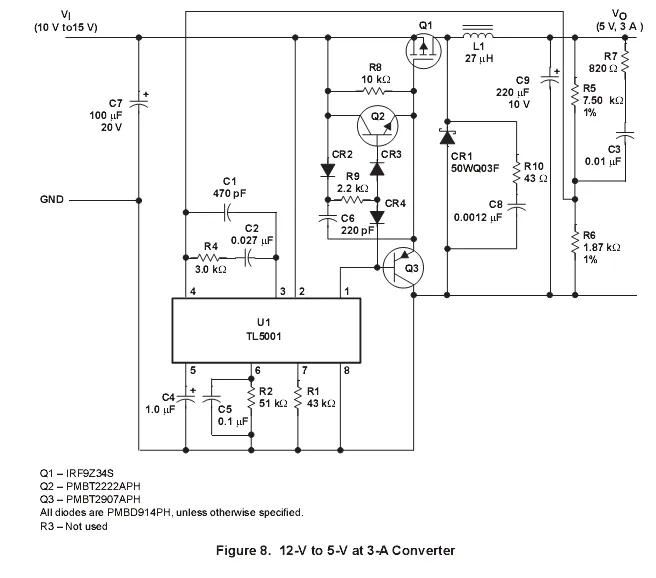

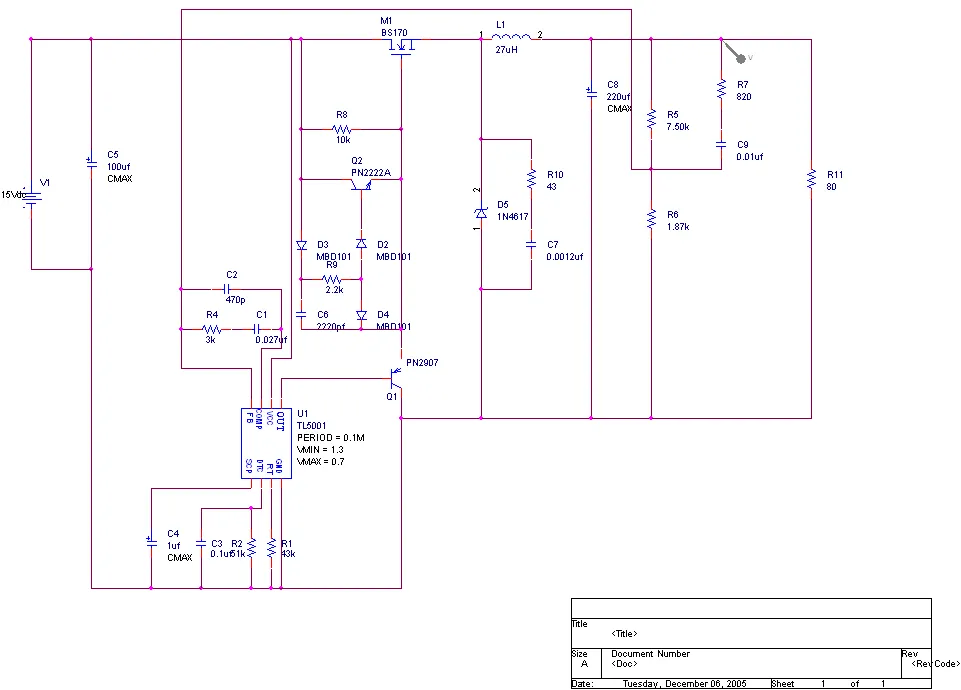

不知道該怎么結果,我是想仿真一個現成的電路的,電路中的功率開關管IRF9Z34S我在ORCAD里面沒有找到,我就用其它的元件代替了.不知道是不是這里的原因?qū)е聠栴}的出現的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133841735.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133841906.jpg');}" onmousewheel="return imgzoom(this);">

不知道論壇現在怎么回事,我自己上傳上來的東西,測試下載一下也不可以下載說,真是奇了怪了!!!!!!

等待高手出手阿.............

.................

不會吧,,,,,,,,,,,,,,,,,,,,,,有人幫個手不?/

大哥,你MOS管選錯了吧
電路圖上用的是N溝道,你的仿真用的是P溝道,這樣驅動和管子之間就不能配合了

這樣阿,呵呵,我換一個試一下

主要就是IRF9Z34斯可以用什么管子替代呢

換成P溝道的還是出錯,
ERROR -- Convergence problem in transient bias point calculation


  Last node voltages tried were:

NODE   VOLTAGE     NODE   VOLTAGE     NODE   VOLTAGE     NODE   VOLTAGE


(N00278)     .0453 (N00282)     .0453 (N00298)   -2.8801 (N00474)     .0453

(N00544)     .2600 (N00570)     .0454 (N00896)     .0360 (N01199)    3.0453

(N02046)     .0459 (N02570)    3.0453 (N03323)    3.0453 (N03388)    3.0453

(N03911)    3.0453 (N04886)     .0454 (N05068)     .0454 (N05819)     .0454

(N17764)     .0454 (X_M1.2)    3.0453 (X_U1.12)     .0533

(X_U1.13)    8.0345                   (X_U1.14)     .3893

(X_U1.15)     .4653                   (X_U1.16)    1.6434

(X_U1.21)    3.7514                   (X_U1.22)    3.2096

(X_U1.24)    -.1472                   (X_U1.25)     .2456

(X_U1.26)     .0854                   (X_U1.27)     .0854

(X_U1.28)     .0533                   (X_U1.29)     .0573

(X_U1.31)    1.0354                   (X_U1.32)    1.0453

(X_U1.51)  -71.9120                   (X_U1.52)    3.0453

(X_U1.53)     .2453                   (X_U1.54)   -2.8329

(X_U1.55)    -.8934                   (X_U1.56)    3.0453

(X_U1.57)     .2453                   (X_U1.58)     .0077

(X_U1.59)-45.68E+03                   (X_U1.61)    4.0297

(X_U1.62)    3.0453                   (X_U1.63)     .1250

(X_U1.64)     .4340                   (X_U1.65) -171.5600

(X_U1.66)    3.0453                   (X_U1.67)   -6.8187

(X_U1.68)    1.0443                   (X_U1.69)    1.0443

(X_U1.71) -361.4200                   (X_U1.91)     .2600

(X_U1.230)     .0653                  (X_U1.671)    1.0453

(X_U1.672)    1.0453

顯示出現了不收儉,說明你的仿真設置有問題!這個是振蕩電路,如果你做直流仿真就一定會出現這個問題!應該設置瞬態仿真!我不知你設置的是什么!你可以到群13983864中來討論

增加接地符號,運行時間改為30mS,步長設為30nS.運行OK!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148294953.gif');}" onmousewheel="return imgzoom(this);">
SG3525有仿真模型嗎?有什么元件可以代替?

為什么我用他的仿真顯示:ERROR -- Subcircuit TL5001 used by X_U1 is undefined

說明我的庫中是沒有這個IC的,這個IC是樓主自己建的模型嗎?

我用9Z32代了
