PPFC線路 三極管波形解惑

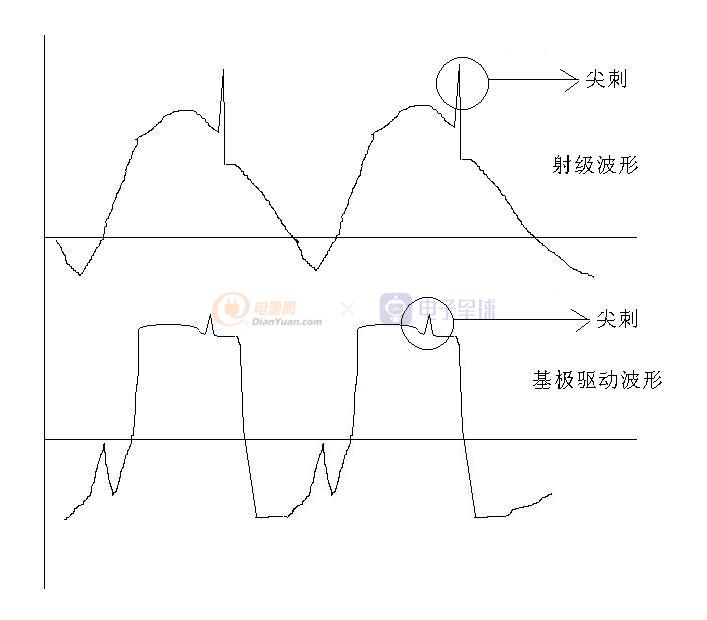

下圖的尖刺,不知道為什么會出現這種情況,并且電壓越高越明顯,請大家看看這樣對三極管的影響有多大?
全部回復(16)
正序查看
倒序查看
@ebenshi
將驅動部分原理圖傳上來看看

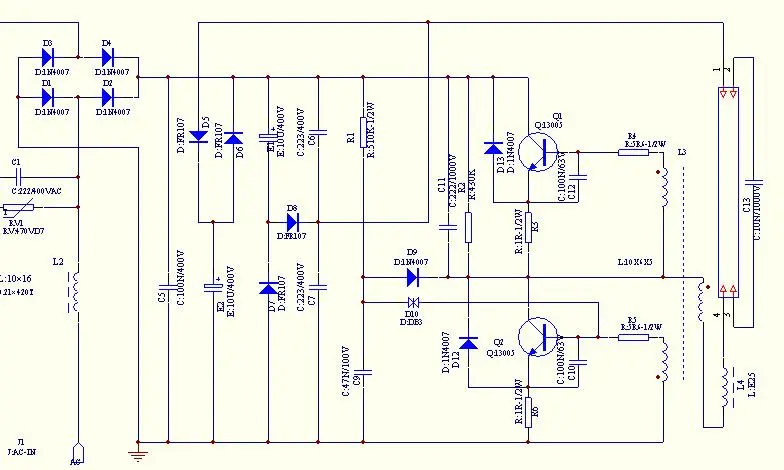

上次傳的原理圖的確有錯誤,但實驗板沒有問題,現糾正一下原理圖,不好意思!至于104電容太大,和1N4007換成FR107正在試驗中,稍候有結果.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133865408.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133865408.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@roczhang
上次傳的原理圖的確有錯誤,但實驗板沒有問題,現糾正一下原理圖,不好意思!至于104電容太大,和1N4007換成FR107正在試驗中,稍候有結果.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1133865408.jpg');}"onmousewheel="returnimgzoom(this);">
電路結構沒有問題,C10 C12容量大了點,D12 D13應用快速恢復二極管,磁環中間匝盡量不要用太多,按我說的你改試試.
0
回復
@roczhang
上次傳的原理圖的確有錯誤,但實驗板沒有問題,現糾正一下原理圖,不好意思!至于104電容太大,和1N4007換成FR107正在試驗中,稍候有結果.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1133865408.jpg');}"onmousewheel="returnimgzoom(this);">
D12不知道你要接在那???
0
回復
@roczhang
上次傳的原理圖的確有錯誤,但實驗板沒有問題,現糾正一下原理圖,不好意思!至于104電容太大,和1N4007換成FR107正在試驗中,稍候有結果.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1133865408.jpg');}"onmousewheel="returnimgzoom(this);">
你能不能給出全圖啊,我看你的現在圖有點問題啊,???你自個看看啊,
0
