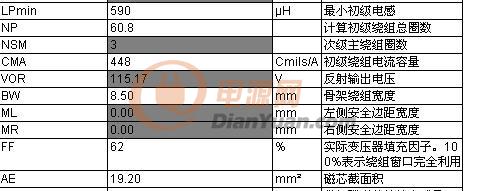

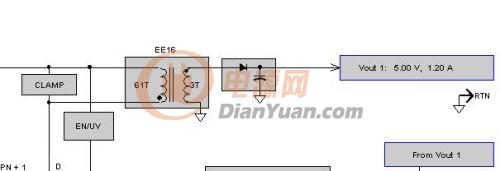

我想用EE16磁芯，設計一個5V,1.2A穩壓電源，通過PI軟件，獲得變壓器參數是這樣的：
請問初級61圈，是否太少了，可以多一點嗎？比如初級150，次級7圈？而且它的初級電感只有0.59mH啊，太少了吧？？？請工程師們幫忙糾正。
PI軟件是否可靠？
全部回復(23)
正序查看
倒序查看
@LPQQQ
在解決方案過濾器中，次級是可選的。
從06年接觸PI的（變壓器計算）電子數據表格，至今已經有5年多的歷史，當時對其計算流程進行過深入的分析，個人認為其計算流程超越了其它大部分公司的計算方法，流程符合最優化設計，應該不用懷疑。另外八卦一下，我發現《開關電源設計與優化》一書的作者似乎跟PI狠過不去，他好像曾經就是那公司的，不曉得怎么PI是怎么把他給得罪了，呵呵............
可能是很多人不明白其中的含義，最開始定義的10來個參數，大多數人也不習慣，因為每個變量都會影響計算結果，導致使用者不知所措。最不能接受的是，大多數教科書上是從原邊開始計算，而PI的表格居然是從次邊NP開始。
另外，關于匝數計算，不要依賴于任何軟件，自己去動手繞制或是通過骨架、線徑的參數自己單獨核算出來，再去代入軟件。
之所以出現這種原因，可能是：
1、CIN太小，估計只有10UF，HVDC大約只有60V；
2、頻率太高，132KHZ；
在60V的HVDC（6W輸出，CIN充其量可能只有10UF）、臨界模式（非連續模式設計）、115V反射電壓、132KHZ的開關頻率下，
LP不可能太大，同理，NP也不可能太高。
0
回復
@小凡凡
從06年接觸PI的（變壓器計算）電子數據表格，至今已經有5年多的歷史，當時對其計算流程進行過深入的分析，個人認為其計算流程超越了其它大部分公司的計算方法，流程符合最優化設計，應該不用懷疑。另外八卦一下，我發現《開關電源設計與優化》一書的作者似乎跟PI狠過不去，他好像曾經就是那公司的，不曉得怎么PI是怎么把他給得罪了，呵呵............可能是很多人不明白其中的含義，最開始定義的10來個參數，大多數人也不習慣，因為每個變量都會影響計算結果，導致使用者不知所措。最不能接受的是，大多數教科書上是從原邊開始計算，而PI的表格居然是從次邊NP開始。另外，關于匝數計算，不要依賴于任何軟件，自己去動手繞制或是通過骨架、線徑的參數自己單獨核算出來，再去代入軟件。之所以出現這種原因，可能是：1、CIN太小，估計只有10UF，HVDC大約只有60V；2、頻率太高，132KHZ；在60V的HVDC（6W輸出，CIN充其量可能只有10UF）、臨界模式（非連續模式設計）、115V反射電壓、132KHZ的開關頻率下，LP不可能太大，同理，NP也不可能太高。
軟件是為了方便大家，縮短設計時間。
