功率因數高是否MEC傳導就難過關

用無源器件調試了一款T5  28W的電子鎮流器，功率因數高EMC傳導就很難過關



全部回復(37)
正序查看
倒序查看
hunterlei
LV.4
2
2010-10-07 15:43

老兄，你不是沒用EMI X2 電容吧！

0
回復
hunterlei
LV.4
3
2010-10-07 15:44
你燈電流包絡跟個蘿卜似的，CF才1.69？
0
回復
shichu0
LV.1
4
2010-10-07 18:45

老兄，你28W 用什么方案做的PF值那么高呀，普通填谷式？高壓反饋式還是別的？

另外好像發現節能燈好像如果用3Pin的話EMC 好整很多，否則很難弄，我現在也苦惱著呢。。。

0
回復
xdmnr2010
LV.4
5
2010-10-08 13:27
@hunterlei
你燈電流包絡跟個蘿卜似的，CF才1.69？

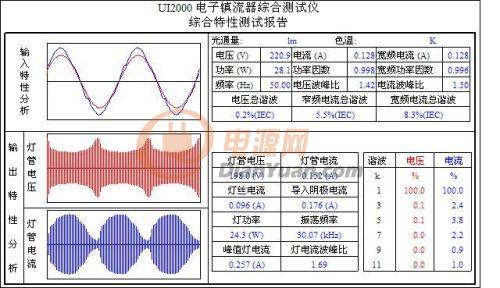

呵呵  燈電流包絡看起來真的有點像蘿卜頭，下面這個是市場上標稱PF0.95的T5  28W電子鎮流器，燈電流包絡波形比我的好看些，CF是1.91；燈電流包絡波形越平直CF就越低嗎？搞不清楚？



0
回復
raychan
LV.2
6
2010-10-08 14:37
兄弟，你一定需要加幾個安規電容，CBB、CL之類的，和我聯系！raychanlove@126.com 合作愉快……
0
回復
hunterlei
LV.4
7
2010-10-08 19:52
@xdmnr2010
呵呵 燈電流包絡看起來真的有點像蘿卜頭，下面這個是市場上標稱PF0.95的T5 28W電子鎮流器，燈電流包絡波形比我的好看些，CF是1.91；燈電流包絡波形越平直CF就越低嗎？搞不清楚？[圖片]
cf可不就是PK/RMS。當然是包絡越平滑這個比值越小?。?/div>
0
回復
xdmnr2010
LV.4
8
2010-10-11 16:20
@hunterlei
cf可不就是PK/RMS。當然是包絡越平滑這個比值越小?。?/span>

有的燈電流包絡看起來比我的平滑，CF值卻比較大（0.199/0.104=1.913，燈功率20W），我的燈電流包絡雖然像蘿卜頭，但CF值小于1.7（0.258/0.153=1.686,燈功率24.3W），這怎么解釋？

0
回復
2010-10-12 13:01
@xdmnr2010
呵呵 燈電流包絡看起來真的有點像蘿卜頭，下面這個是市場上標稱PF0.95的T5 28W電子鎮流器，燈電流包絡波形比我的好看些，CF是1.91；燈電流包絡波形越平直CF就越低嗎？搞不清楚？[圖片]

這個燈管電流是個包絡波,不是真正的電流波形.它的樣子不能正確反應CF.用示波器看真實的電流波形.上面那個電壓波形也一樣,只是一個包絡波.

產生這個的原因是UI2000的采樣頻率不夠.

0
回復
2010-10-12 13:03
能讓我學習下你的電路不?你這個參數真的很好.我很想知道你是怎么做到的.
0
回復
xdmnr2010
LV.4
11
2010-10-12 16:58
@工程-隨風
能讓我學習下你的電路不?你這個參數真的很好.我很想知道你是怎么做到的.

經過調整，現在窄頻諧波與寬頻諧波相差很小了，不知能不能過EMC.



0
回復
xdmnr2010
LV.4
12
2010-10-12 17:00
@xdmnr2010
經過調整，現在窄頻諧波與寬頻諧波相差很小了，不知能不能過EMC.[圖片]

沒有測EMC的儀器

0
回復
shfrong
LV.3
13
2010-10-12 19:32
@工程-隨風
這個燈管電流是個包絡波,不是真正的電流波形.它的樣子不能正確反應CF.用示波器看真實的電流波形.上面那個電壓波形也一樣,只是一個包絡波.產生這個的原因是UI2000的采樣頻率不夠.
有道理！！
0
回復
shfrong
LV.3
14
2010-10-12 19:33
@xdmnr2010
沒有測EMC的儀器
什么線路，PF這么高。
0
回復
2010-10-12 20:35
@shfrong
什么線路，PF這么高。
傳說中這種線路現在已經很少采用了......
0
回復
xdmnr2010
LV.4
16
2010-10-13 16:31
@lanqiquan122
傳說中這種線路現在已經很少采用了......

今天調整一款T5  35W （1.5m)  , 功率因數高達0.999



0
回復
xdmnr2010
LV.4
17
2010-10-13 16:48
@工程-隨風
這個燈管電流是個包絡波,不是真正的電流波形.它的樣子不能正確反應CF.用示波器看真實的電流波形.上面那個電壓波形也一樣,只是一個包絡波.產生這個的原因是UI2000的采樣頻率不夠.

謝謝這位兄弟，以后多指教

0
回復
2010-10-15 12:47
@xdmnr2010
謝謝這位兄弟[圖片]，以后多指教

客氣.多多交流,彼此學習.我現在對你所用的電路結構很好奇.如何做到這么高的功率因數.還望你指點下.要是不太方便,你可以發站內信,或是我的郵箱:

chenyong_8863@163.com

0
回復
2010-10-15 21:24
@xdmnr2010
今天調整一款T5 35W （1.5m)  , 功率因數高達0.999[圖片]
樓上用的是APFC吧？？
0
回復
yanjcai
LV.2
20
2010-10-16 08:31
@lanqiquan122
樓上用的是APFC吧？？
輸入功率是28.4W，輸出功率是24.4W，那是不是說，損耗掉了4W的功率？或者說效率是85.9%？
0
回復
xdmnr2010
LV.4
21
2010-10-16 08:51
@lanqiquan122
樓上用的是APFC吧？？

是用PPFC電路（用APFC電路做，燈管電壓、燈管電流的包絡比較平直，CF值也較低 ）

0
回復
ebenshi
LV.8
22
2010-10-16 09:00
@xdmnr2010
是用PPFC電路（用APFC電路做，燈管電壓、燈管電流的包絡比較平直，CF值也較低 ）

大家不要去比功率因數的高低,0.999與0.99僅相差了千分之九,意義在哪?小功率做這么高,一定要犧牲一些東西.

樓主提到了,功率因數與傳導的關系,PPFC加了高頻反饋以及APFC相對都要難過一點,PPFC要比APFC好過.樓主不防把原理圖,LAYOUT,傳導圖都傳上來看看.

0
回復
xdmnr2010
LV.4
23
2010-10-16 09:02
@yanjcai
輸入功率是28.4W，輸出功率是24.4W，那是不是說，損耗掉了4W的功率？或者說效率是85.9%？
為了壓低燈電流波峰比和提高PF，增加了器件，多損耗0.9W左右。
0
回復
2010-10-20 11:59
@ebenshi
大家不要去比功率因數的高低,0.999與0.99僅相差了千分之九,意義在哪?小功率做這么高,一定要犧牲一些東西.樓主提到了,功率因數與傳導的關系,PPFC加了高頻反饋以及APFC相對都要難過一點,PPFC要比APFC好過.樓主不防把原理圖,LAYOUT,傳導圖都傳上來看看.

期待中，如果樓主認為是秘密那就算了

0
回復
2010-10-20 12:00
@zhangwei2009
期待中，如果樓主認為是秘密那就算了
這是學習的平臺，很多是菜鳥
0
回復
wuqin163
LV.1
26
2010-10-20 15:58

PT4207----T8 LED電源IC



 PT4207 是一款高壓降壓式 LED 驅動控制芯片，能適應從 18V 到 450V  的輸入電壓范圍。PT4207 采用革新的架構，可實現在 85VAC~265VAC 通用交流輸入范圍可穩定可靠工作，并保證系統的高效能。內置輸入電壓補償功能極大改善了不同輸入電壓下LED電流穩定性。
   PT4207 內置一個 350mA 開關，并配備外部 MOS 開關驅動端口。對于350mA以下的應用無需外部MOS開關，對于高于350mA的應用可采用外部MOS管擴展電流。
   采用PT4207 的LED驅動電路，LED電流可通過外部電阻設定。通過多功能調光DIM管腳，可使用電阻或DC電壓線性調節 LED 電流，也可使用數字脈沖信號進行PWM調光。PT4207具有多種保護功能，包括負載短路保護，開路保護，過溫度保護。
PT4207采用SOP8封裝。

特點:
 支持20VDC-450VDC輸入電壓范圍應用方案
 支持多個LED 的串并聯驅動應用
 內置20V/350mA低壓側驅動開關
 支持低壓側MOS管擴展功能擴大電流應用
 支持最高100%占空比應用
 多功能調光引腳同時支持線性調光以及PWM調光
 內置4mS軟啟動
 LED負載短路/開路保護
 過溫軟保護

應用：
 AC/DC LED日光燈驅動
 LED環境燈飾
 RGB背光LED 驅動





0
回復
小兵ZHANG
LV.3
27
2010-10-22 20:39
@xdmnr2010
今天調整一款T5 35W （1.5m)  , 功率因數高達0.999[圖片]

樓主有點小氣

0
回復
dimmer
LV.6
28
2010-10-22 22:27
我可能已經猜到該電路的原理，電路很簡單，單電解的，對嗎？TCP某款的節能燈也是采用該波形，我也做過。其實EMI難過只是一方面，重要的是燈管黑后電路參數變化厲害，最后還是放棄該方案。T5雖然有保護，可能后期的問題很多，建議慎重！
0
回復
renshi_789
LV.8
29
2010-10-22 22:30
@dimmer
我可能已經猜到該電路的原理，電路很簡單，單電解的，對嗎？TCP某款的節能燈也是采用該波形，我也做過。其實EMI難過只是一方面，重要的是燈管黑后電路參數變化厲害，最后還是放棄該方案。T5雖然有保護，可能后期的問題很多，建議慎重！
敢問前輩，屬于什么類型電路,高頻泵嗎?
0
回復
2010-10-23 18:01
@renshi_789
敢問前輩，屬于什么類型電路,高頻泵嗎?
就是單電解的高泵電路，缺點很多，請慎重
0
回復
xdmnr2010
LV.4
31
2010-10-25 10:11
@renshi_789
敢問前輩，屬于什么類型電路,高頻泵嗎?

在雙泵電路基礎上改進

0
回復
