RCC電源問題，內有電路圖，空載正常輸出5V，一掛上負載就燒13003

LV.2

2010-09-06 17:43

你確定線路沒有問題？

回復

LV.1

2010-09-06 17:57

@我真是菜鳥

你確定線路沒有問題？

線路問題？什么意思？我畫了一批板子都是這樣的問題

回復

LV.2

2010-09-06 18:02

@gjstar

線路問題？什么意思？我畫了一批板子都是這樣的問題

大管代換小管是沒有問題的呀，要是線路沒有問題。。。。

回復

LV.1

2010-09-06 18:11

@我真是菜鳥

大管代換小管是沒有問題的呀，要是線路沒有問題。。。。

不好意思，我剛剛傳了電路圖上去，麻煩請看看

回復

LV.2

2010-09-06 18:12

@gjstar

不好意思，我剛剛傳了電路圖上去，麻煩請看看

怎么打不開呀

回復

LV.2

2010-09-06 18:12

@gjstar

不好意思，我剛剛傳了電路圖上去，麻煩請看看

PDF？

回復

LV.1

2010-09-06 18:14

@我真是菜鳥

PDF？

是的

回復

changtong

LV.7

2010-09-07 18:33

D83要用FR104

回復

xzrsh

LV.2

2010-09-07 19:48

@changtong

D83要用FR104

頻率不夠？4007是低頻管，不過他這里只是個示意吧。

回復

03jjtu

LV.2

2010-09-07 21:36

傳上正確的電路參數，以便分析。

回復

LV.1

2010-09-08 08:45

@changtong

D83要用FR104

我用的是1N5819，頻率應該沒問題

回復

changtong

LV.7

2010-09-08 11:09

@gjstar

我用的是1N5819，頻率應該沒問題

你這個電路有問題，Q82開通后無法加速關斷，最后就會燒毀

回復

LV.1

2010-09-10 10:59

@changtong

你這個電路有問題，Q82開通后無法加速關斷，最后就會燒毀

但是我空載的時候是可以正常輸出5V的，負載一掛多，比如加2個芯片，給它們供電就不行了，這是為何呢？

回復

LV.11

2010-09-10 13:54

@03jjtu

傳上正確的電路參數，以便分析。

關注，沒有看到圖

回復

LV.1

2010-09-10 17:35

@cheng111

關注，沒有看到圖

圖是“5V”的鏈接，點擊就能打開啊

回復

LV.11

2010-09-10 17:45

@gjstar

圖是“5V”的鏈接，點擊就能打開啊

想問一下，你的模塊輸出功率是多大的？

圖中的ZD1是一個普通的二極管吧？應該不是穩壓二極管。

建議給電阻R83上面加一個104電容，或者加一個二極管來加速Q(mào)81導通。

回復

yuqiwe

LV.4

2010-09-10 19:39

@gjstar

圖是“5V”的鏈接，點擊就能打開啊

D82開路了吧/

回復

http://bbs.dianyuan.com/topic/600899

LV.5

2010-09-10 22:22

看下我帖子你應當就知道了你這個RCC是驅動MOS的接法要改成接三極管的接法

把接電容正極的那個繞組改接地你那個穩壓管實際是4148吧那個反接然后接地的那端改接電容正極你看看是不是就可以了？

回復

LV.5

2010-09-10 22:24

我不知道你那個電路哪里看的看我測繪的那個圖你對比下就知道了你有的零件用的不對 感覺你用驅動MOS的電路直接驅動三極管了！

回復

LV.11

2010-09-11 12:17

@eroware

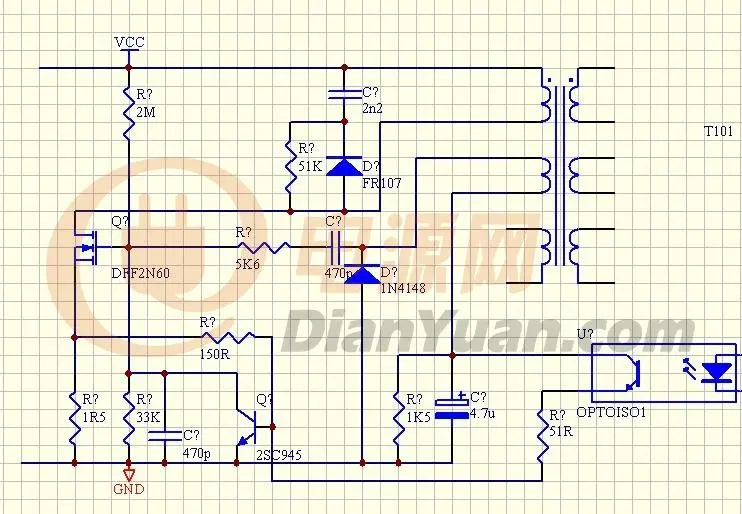

我不知道你那個電路哪里看的看我測繪的那個圖你對比下就知道了你有的零件用的不對 感覺你用驅動MOS的電路直接驅動三極管了！[圖片]

太狠了，這個你都知道。

樓主不敢出來了

回復

LV.5

2010-09-11 13:57

@eroware

看下我帖子你應當就知道了你這個RCC是驅動MOS的接法要改成接三極管的接法http://bbs.dianyuan.com/topic/600899把接電容正極的那個繞組改接地你那個穩壓管實際是4148吧那個反接然后接地的那端改接電容正極你看看是不是就可以了？

還要補充下那個給光耦供電的電容減小 0.1u瓷片足矣畢竟那個電容改接后無需給MOS柵極供電（現在你是用的三極管）所以容量可以很小！

如果用三極管要改電路如果不想改你只能改用MOS 比如 1n60 2n60

回復

xzrsh

LV.2

2010-09-11 14:45

@eroware

你那個MOS管的上拉電阻2MΩ是不是太大了？一般不推薦用阻值大于1MΩ的電阻尤其是小體積貼片電阻更不推薦。

回復

LV.5

2010-09-11 21:02

@xzrsh

你那個MOS管的上拉電阻2MΩ是不是太大了？一般不推薦用阻值大于1MΩ的電阻尤其是小體積貼片電阻更不推薦。

我正好是修一個電源要把原廠用2N60的電路改用三極管 2SC4004 所以測繪的電路而已實際電路就是如此當然了他用的是兩個0.25W的 1M的串聯 等效2M 0.5W 如果用貼片的就是0805的我見過5個串聯在一起的！ 2M電阻對于MOS電源來說 不大對于三極管的RCC來說就大了

回復

LV.11

2010-09-11 22:07

@eroware

我正好是修一個電源要把原廠用2N60的電路改用三極管2SC4004 所以測繪的電路而已實際電路就是如此當然了他用的是兩個0.25W的1M的串聯 等效2M 0.5W 如果用貼片的就是0805的我見過5個串聯在一起的！ 2M電阻對于MOS電源來說 不大對于三極管的RCC來說就大了

交流輸入的，2M也不大。5V輸入的，都可以用個270K以上。

回復

LV.5

2010-09-12 00:40

@cheng111

交流輸入的，2M也不大。5V輸入的，都可以用個270K以上。

其實樓上的意思是不推薦用2M的小功率電阻我明白他的意思了就是意思比如0.25w電阻耐壓好像就300V 高阻值的容易打火因?yàn)闉榱颂岣咦柚?nbsp; 刻痕很多刻痕間會打火

所以原廠考慮到了 2M電阻是兩個0.25w的1M串聯 如果0805的是用了很多個電阻不過我見到的貼片的都是1206串聯的

回復
