請高手幫看下這射極電阻的波形

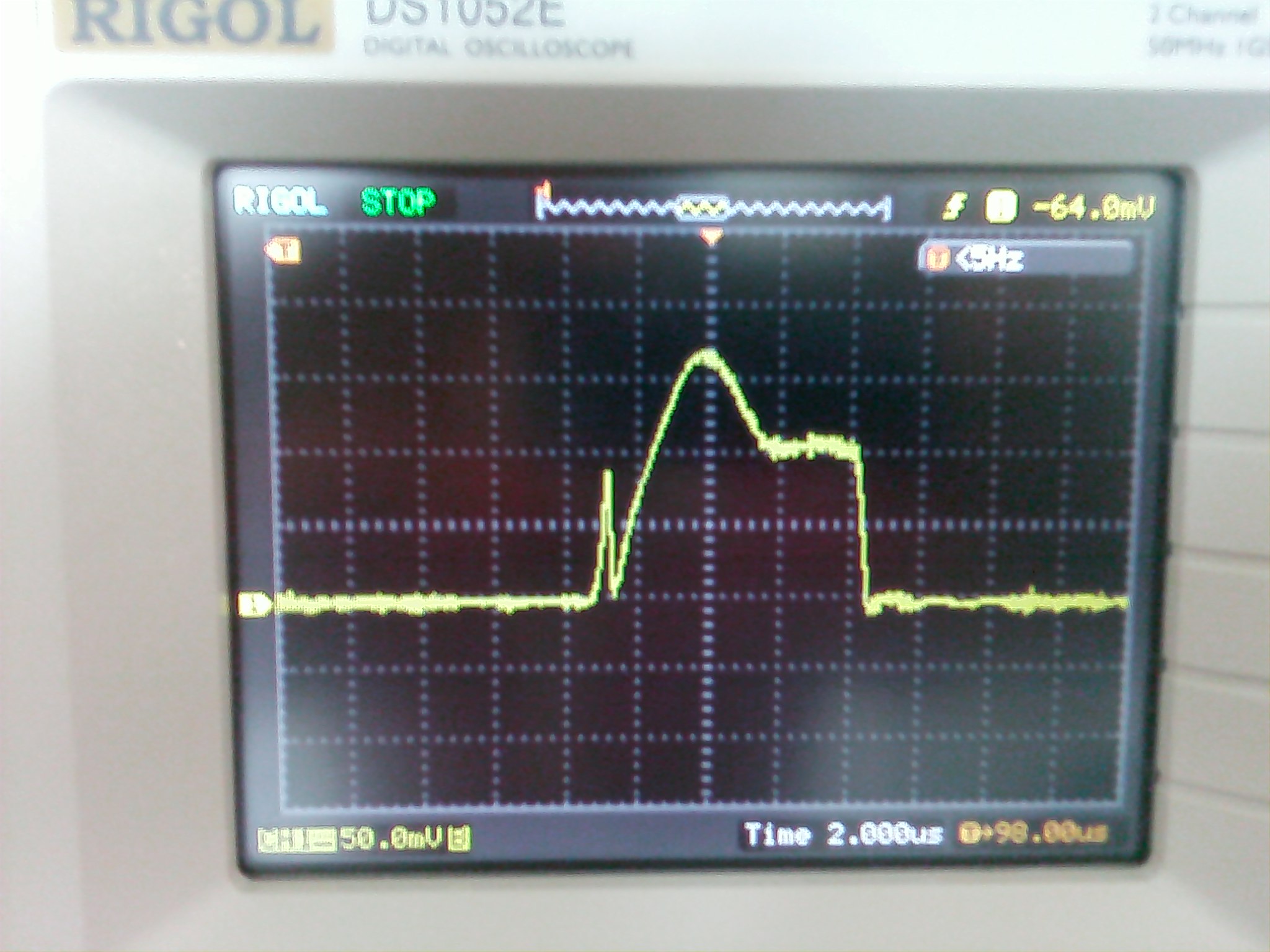

小弟剛接觸節能燈半年，最近看到很多高手看波形判斷三極管的工作情況，覺得很是崇拜，以前都是用點溫計的。故買了一臺示波器，第一次使用，麻煩高手幫看看。。。萬分感謝。。
全部回復(12)
正序查看
倒序查看
陳仁軍
LV.8
2
2010-07-07 09:54

如果加上VCE的電壓波形,你會明顯發現,在電壓不為0時電流提前開通(前面翹起的尖),會導致開關晶體管損耗大發熱和出現雙管共態導通的可能性.

0
回復
zlblgr
LV.3
3
2010-07-07 10:12
@陳仁軍
如果加上VCE的電壓波形,你會明顯發現,在電壓不為0時電流提前開通(前面翹起的尖),會導致開關晶體管損耗大發熱和出現雙管共態導通的可能性.

謝謝陳工的指導，我現在調試的這款整流器溫升15度，如果沒有示波器我肯定覺得OK了。。。再弱弱的問一句，出現這個情況該采取怎樣的措施呢？



0
回復
zlblgr
LV.3
4
2010-07-07 10:55
@陳仁軍
如果加上VCE的電壓波形,你會明顯發現,在電壓不為0時電流提前開通(前面翹起的尖),會導致開關晶體管損耗大發熱和出現雙管共態導通的可能性.

我剛加大了下諧振電容，發現尖尖的變小了。。。

0
回復
zlblgr
LV.3
5
2010-07-07 10:58
@zlblgr

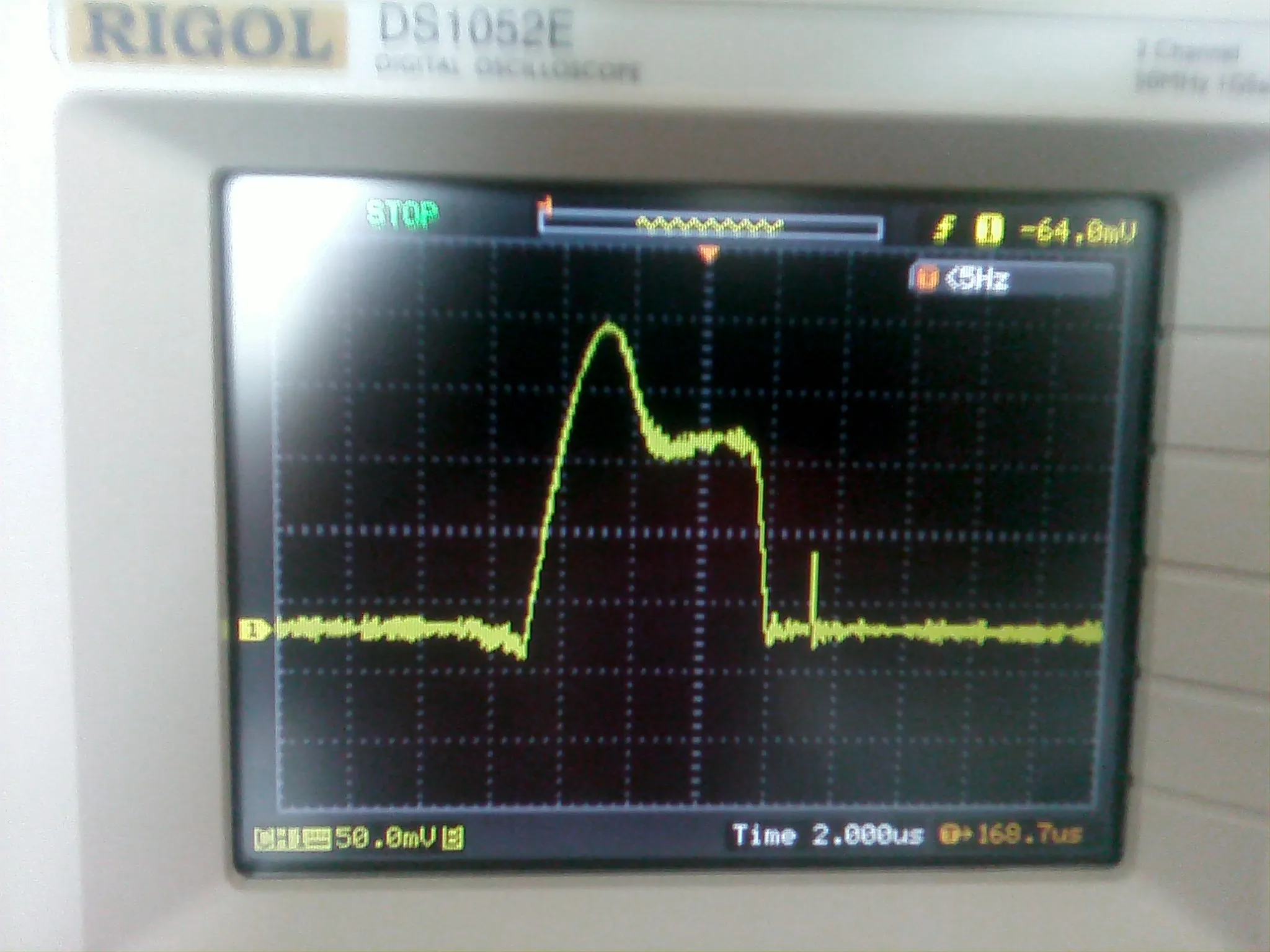

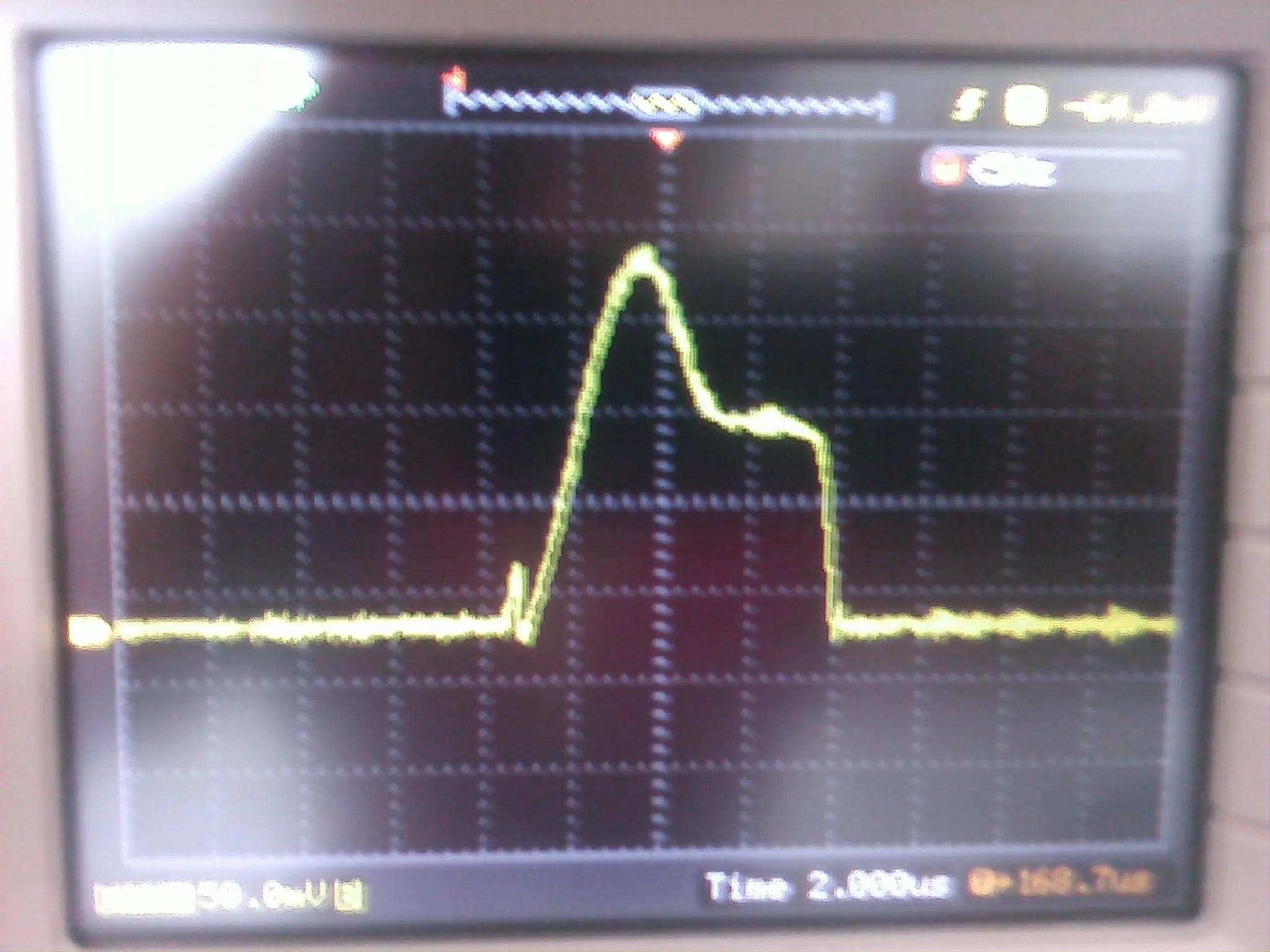

我剛加大了下諧振電容，發現尖尖的變小了。。。[圖片] [圖片]

0
回復
陳仁軍
LV.8
6
2010-07-07 13:33
@zlblgr
[圖片][圖片]
從波形看基本可以了,你再用高壓測試下看看后面不要翹尖,波形問題就不大了,關鍵的是要調節到低壓高壓和常壓,三段電壓要恰到好處,這個需要下點工夫的.
0
回復
zlblgr
LV.3
7
2010-07-07 15:22
@陳仁軍
如果加上VCE的電壓波形,你會明顯發現,在電壓不為0時電流提前開通(前面翹起的尖),會導致開關晶體管損耗大發熱和出現雙管共態導通的可能性.

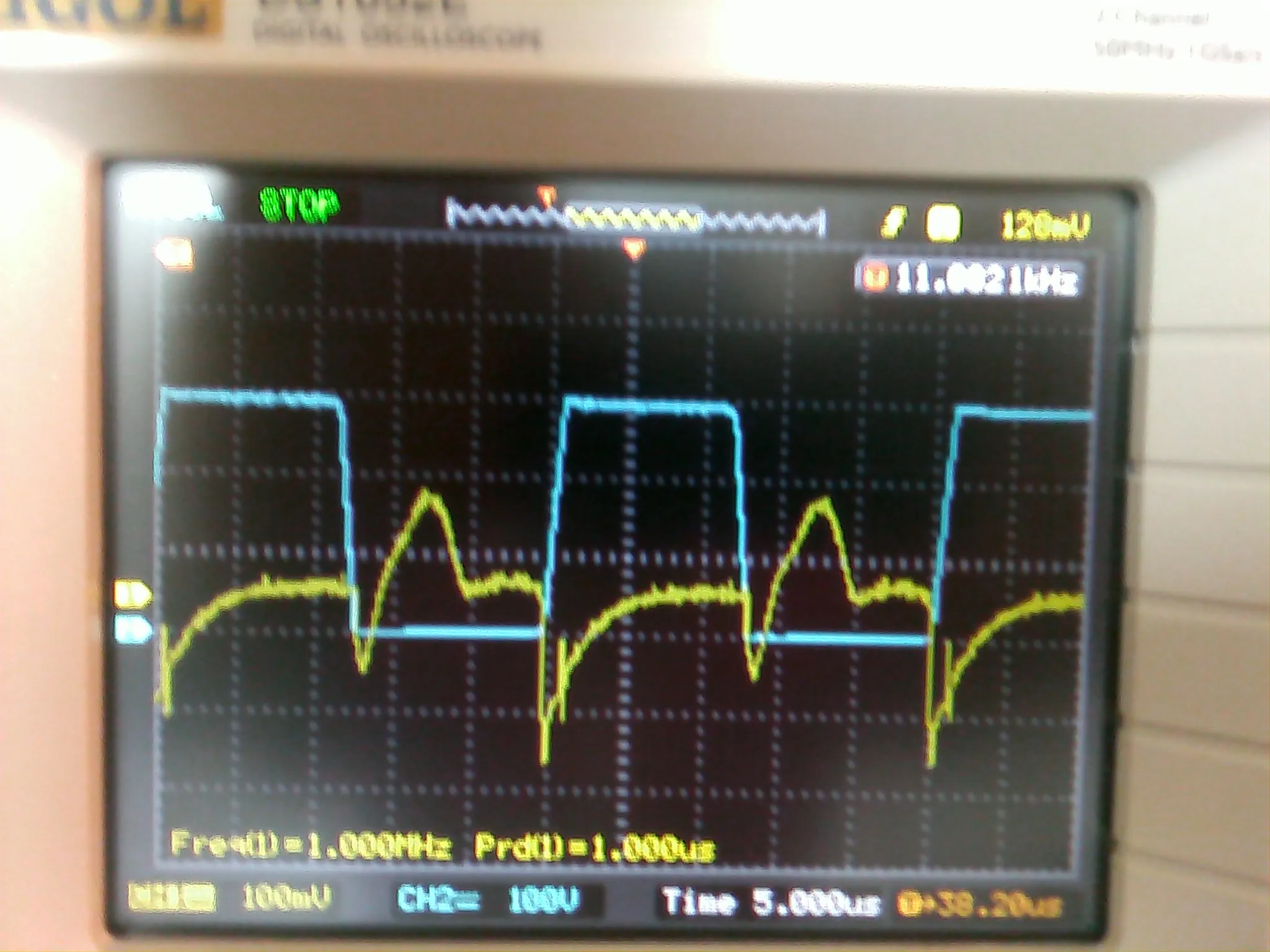

麻煩再幫我看看這個波形看，溫升13度左右，損耗10%  電壓220V
0
回復
sy200704
LV.7
8
2010-07-07 21:57
@zlblgr
麻煩再幫我看看這個波形看，溫升13度左右，損耗10% 電壓220V   [圖片] [圖片]

從波形看達不到你這個指標。應該溫升損耗都很大！

0
回復
sy200704
LV.7
9
2010-07-07 21:59
@sy200704
從波形看達不到你這個指標。應該溫升損耗都很大！
哦，看錯了！你那是Ie。我當成Ic了！這個波形沒有大問題。
0
回復
2010-07-08 02:13
@zlblgr
麻煩再幫我看看這個波形看，溫升13度左右，損耗10% 電壓220V   [圖片] [圖片]
我認為好像過激勵了吧。
0
回復
zlblgr
LV.3
11
2010-07-08 07:49
@夢里河南
我認為好像過激勵了吧。
能否告訴小弟下從哪看出過激勵了，該采取怎樣的措施？謝謝
0
回復
chensh9682
LV.2
12
2010-07-08 13:07
@zlblgr
能否告訴小弟下從哪看出過激勵了，該采取怎樣的措施？謝謝
常壓三極管飽和到截止的波形都有點翹，高壓肯定翹的更厲害啊
0
回復
zhimins
LV.4
13
2010-07-08 15:53

應該是你的諧振頻率太大 ，開關電路負載程容性了，才有毛刺出來
