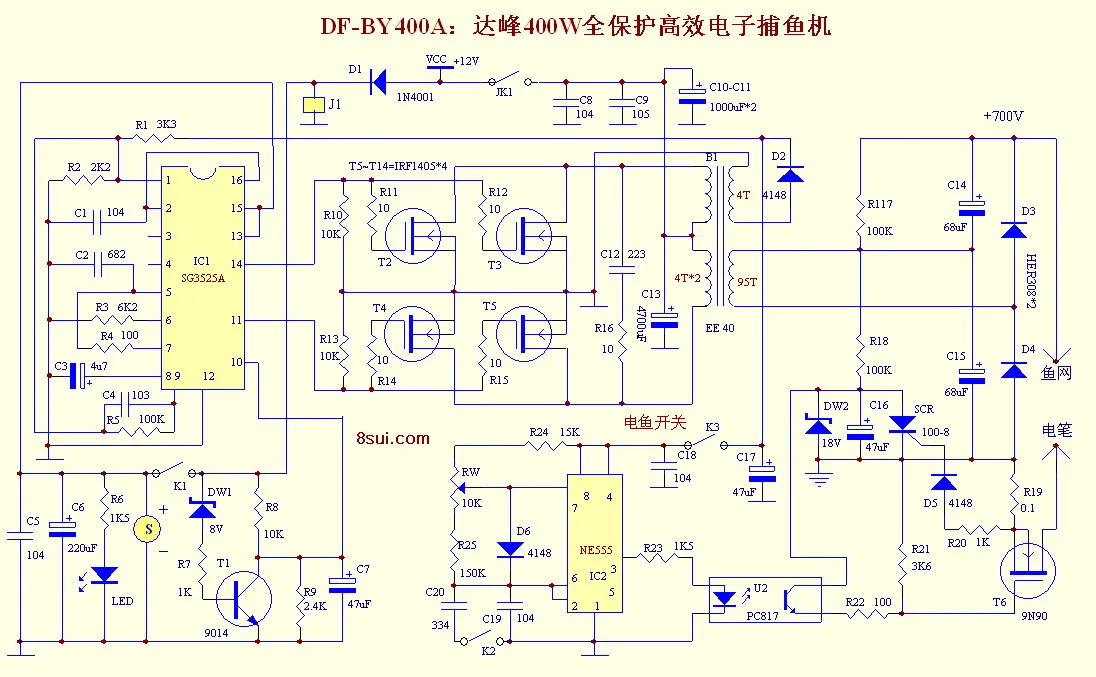

建議你參考下“15年不壞JJ”那個電路的后級保護，比較有建設性，后級分流取樣反饋保護雖然有一定效果，但是：短路的瞬間，雖然3525停止輸出了，但電容的余電還在對IGBT（MOS）施加強大的電流，導致IGBT擊穿的可能性還是很大，這個時候，時間就是IGBT的生命。最好跟那電路一樣，在IGBT還能杠的住的時間內，迅速短路IGBT的驅動。仔細分析了下，這個保護是有名堂的：

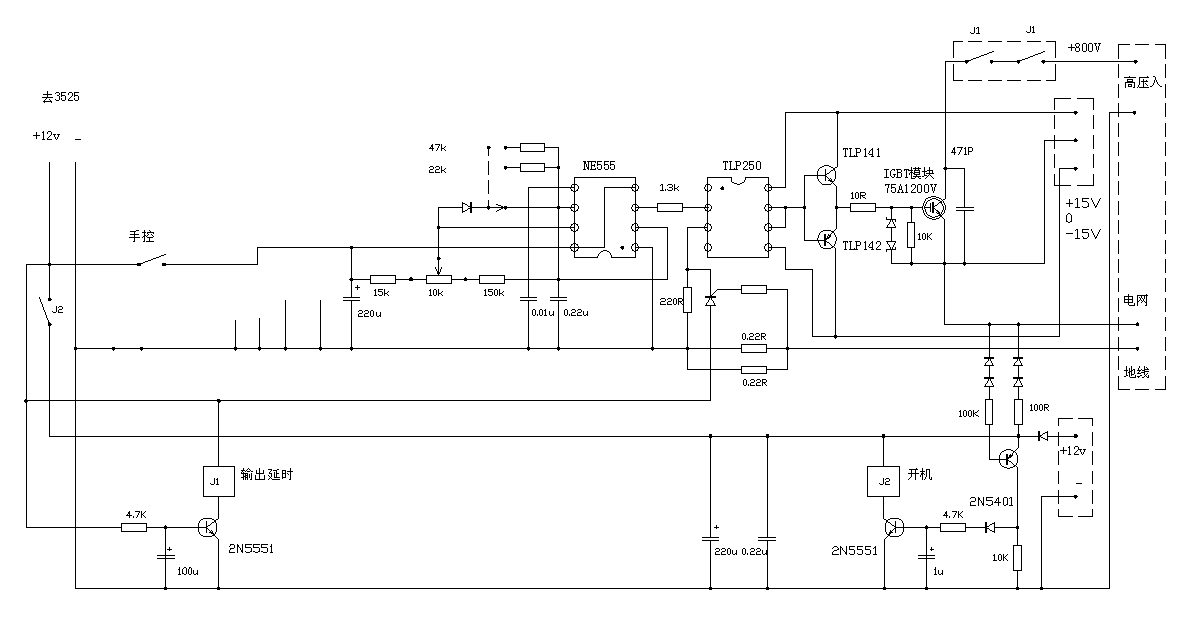

一個我做的圖，做個參考。

我有修理時換下來壞了一個管的IGBT工業模塊，所以用它做。

空載不開機   電網下水自動開

開機延時

短路保護鎖定

離開自動解鎖

正負15V濾波電容1000UF-2200UF。《整流串3-5R限流電阻》

手動省電功能

多謝幾位大師的指導,如果用15年不壞JJ的電路,細份析了一下這電路是可行的,他是后級保護在幾MS之內把IGBT驅動信號下地,說一下他的缺點,1他沒有用到IGBT驅動IC,這樣IGBT的功率是做不出來的,2還要看他的可控硅的性能,我現在用的是光偶控制TLP250的信號下地,TLP250沒有信號了他可以在10US下關閉IGBT管,不知道這樣份析得對不對,如果不對還請大師諒解!
