請教Mosfet驅動問題和諧振電感問題，有圖！

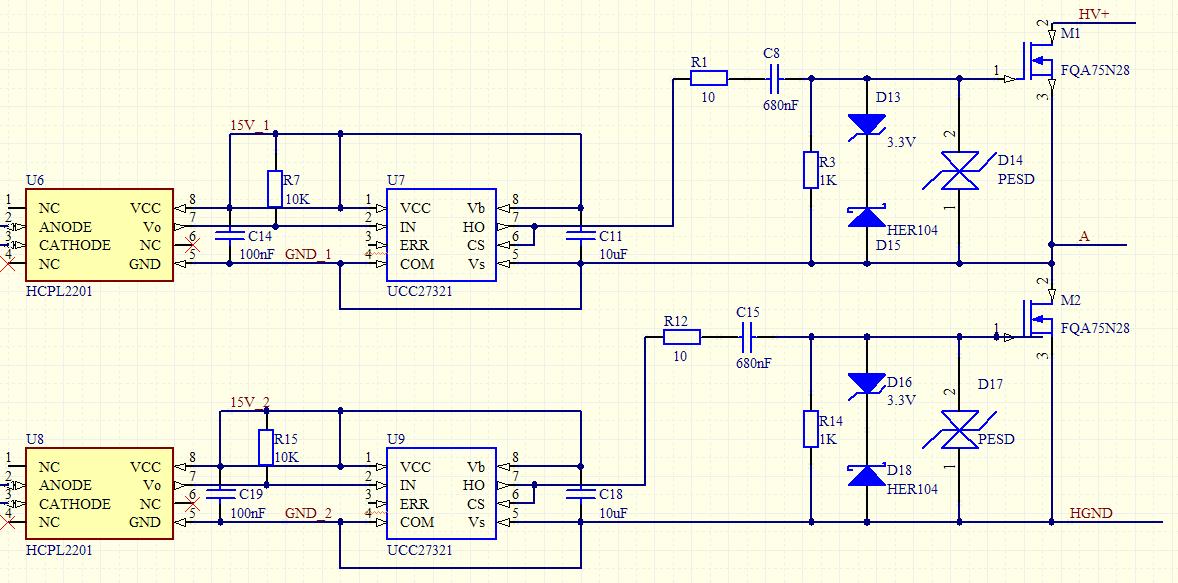

 MSOFET的型號是：SPW47N60C3；驅動IC為：UCC27321


輸入電壓380V，輸出320V，輸出電流10A，移相全橋軟開關，100KHz。


主要有兩個問題：


1.諧振電感我用了鐵硅鋁磁環，磁導率為60，電感30uH，當我把輸入電壓升到250V時，輸出100W左右，諧振電感溫升很快就到100度了。如何改進？


2.我的mosfet驅動干擾很大，還沒有移相的時候已經導通了，如何改進？







全部回復(9)
正序查看
倒序查看
bkq7758
LV.4
2
2010-05-05 16:41

請大家幫幫忙！

0
回復
bkq7758
LV.4
3
2010-05-05 21:47
@bkq7758
請大家幫幫忙！
沒人說說嗎？
0
回復
scenery
LV.6
4
2010-05-06 16:08
@bkq7758
沒人說說嗎？
關注一下
0
回復
LTTY
LV.3
5
2010-05-06 20:59
@bkq7758
沒人說說嗎？

移相全橋的諧振電感和電容發熱是老問題，但是你才100W就這樣了顯然不對。


把你的QQ告訴我我畫點圖發給你看看就明白了。

0
回復
bkq7758
LV.4
6
2010-05-06 21:39
@LTTY
移相全橋的諧振電感和電容發熱是老問題，但是你才100W就這樣了顯然不對。把你的QQ告訴我我畫點圖發給你看看就明白了。
thank u
0
回復
子樂1
LV.5
7
2010-05-08 14:08
將電感磁芯改成鐵鎳鉬的或者在變壓器加入點氣隙，將電感和變壓器做磁集成！
0
回復
子樂1
LV.5
8
2010-05-08 14:09
從波形看，有可能是layout布局走線太長！
0
回復
scenery
LV.6
9
2010-05-09 13:39
@LTTY
移相全橋的諧振電感和電容發熱是老問題，但是你才100W就這樣了顯然不對。把你的QQ告訴我我畫點圖發給你看看就明白了。
潛水的高手……
0
回復
bkq7758
LV.4
10
2010-05-10 20:25
@子樂1
從波形看，有可能是layout布局走線太長！
布線盡量短了，磁集成后變壓器發熱很嚴重
