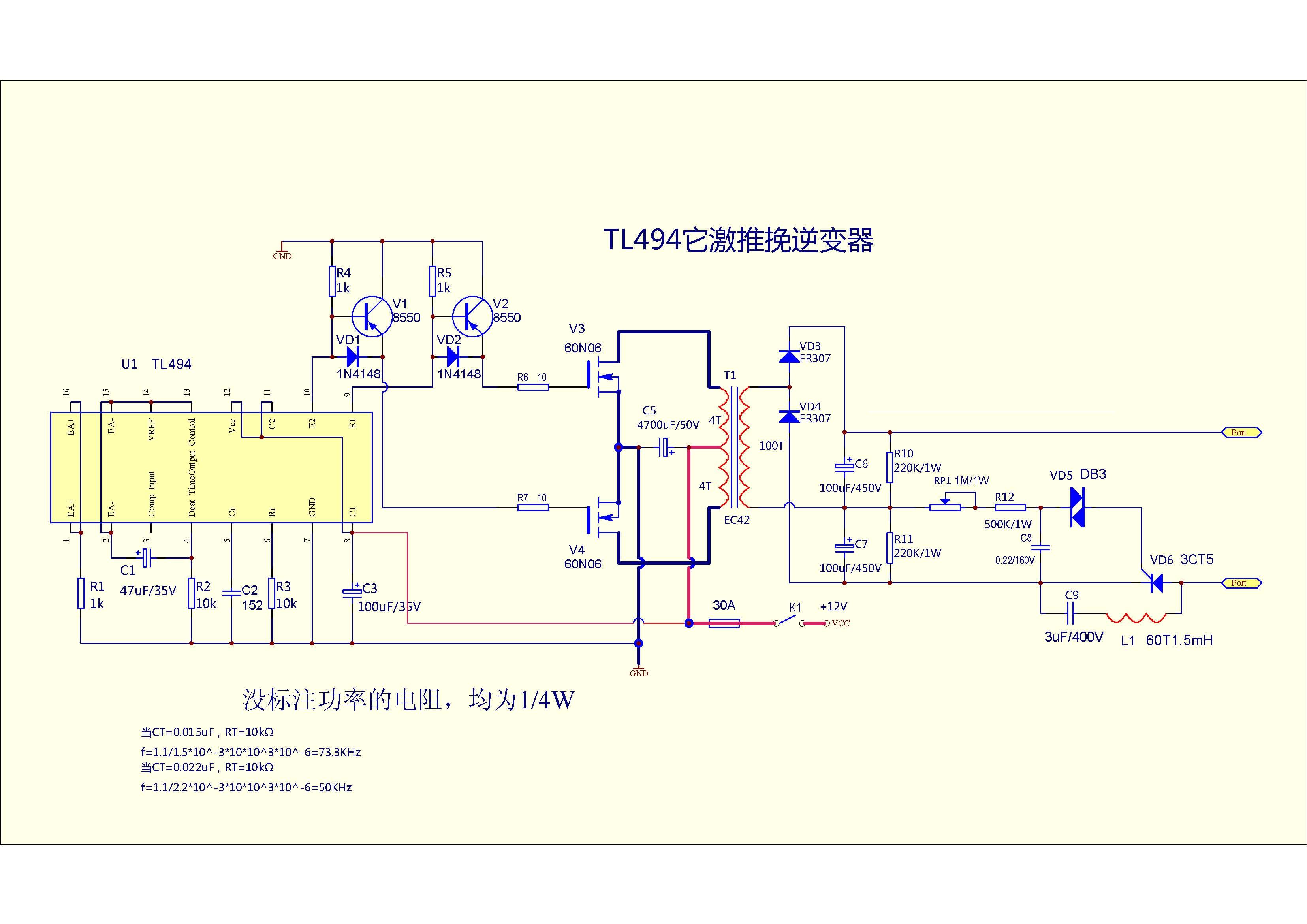

就是按此圖做的，場管是75N75的，兩邊場管的G極頻率是一樣的，364HZ，可測量D極的時的頻率完全不對稱，D極與地的電壓是一樣的。不接后級帶100W燈泡時。一邊是1.0幾KHZ，另一邊是1.8幾KHZ。頻率低的一邊場管發熱比較快，師傅們給我解析吧。小弟先謝了。
關于兩邊場管D極頻率的問題
全部回復(24)
正序查看
倒序查看
@精誠家電
暈~~~RT=10K CT=152 你用什么表測會測得出364HZ來？？？？？怪了~~~檢查你的零件吧~有損壞或看錯參數或有焊接錯誤，也許你的表也是壞的，呵呵~~開玩笑的，像上圖的參數每管D極都可以上三十幾KHZ了，你怎么測來的364HZ呀？？？？？？？？？？？？
我用的頻率表是剛剛買的不久，勝利VC97多用表，,頻率檔是一個30MHZ,我以前測量過市電頻率很準的。是用220V變壓器變雙12伏，晚上我重新做了驅動，這次頻率對稱了，可還是360多赫斯，電壓也對稱，接了高頻變壓器 炸管，接了以前做低頻自激變壓器的還可以工作，可D級的頻率變為1.4幾千赫斯，可以帶燈。
0
回復
@zwm476946574
關于這頻率怎么這低，我也是迷惑中
是否嚴格按照上圖來做？CT電容是否把154的錯看成152的來用？那樣每管D級可是剛好三百幾赫茲的。rt電阻是否看錯色環？做好用表測一下，不要相信自己的眼睛，有時色環標錯的我也遇到過，影響頻率的就這兩個。其余腳外接不正常也會炸管，但不會影響頻率從幾十K降到幾百的。還有一般的萬用表測頻率時是需要一定幅度才可以測量的，494輸出腳電平不夠時會造成測量誤差。用示波器測一般就不會。如果上述問題已解決還炸管的話，就是你的變壓器有問題了。實在不行就向網上的大師們買一個機機回去拆開慢慢研究研究就不會炸管了~呵呵~~~~~
0
回復
@精誠家電
是否嚴格按照上圖來做？CT電容是否把154的錯看成152的來用？那樣每管D級可是剛好三百幾赫茲的。rt電阻是否看錯色環？做好用表測一下，不要相信自己的眼睛，有時色環標錯的我也遇到過，影響頻率的就這兩個。其余腳外接不正常也會炸管，但不會影響頻率從幾十K降到幾百的。還有一般的萬用表測頻率時是需要一定幅度才可以測量的，494輸出腳電平不夠時會造成測量誤差。用示波器測一般就不會。如果上述問題已解決還炸管的話，就是你的變壓器有問題了。實在不行就向網上的大師們買一個機機回去拆開慢慢研究研究就不會炸管了~呵呵~~~~~
謝謝你，我的的問題就是那個電容上面，那個是154的，不是152，現在把它換了102的，頻率在52K赫斯,兩邊場管D級的電壓和頻率都一樣，可接變壓器還是不平行，頻率升到了幾百千赫斯，還不對稱，可能是變壓器不行。帶100W，電流8A多。管有點熱，還好沒有炸。我還得繼續研究
