最大功率時的電流電壓波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130754655.jpg');}" onmousewheel="return imgzoom(this);">

電流波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130755381.jpg');}" onmousewheel="return imgzoom(this);">

電壓波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130755437.jpg');}" onmousewheel="return imgzoom(this);">

Good nice

供電電源電壓是多少?輸入低電壓時電壓波形是這樣的嗎?

能否貼以下控制部分哪?

AC220V輸入.這是加了大電解時測的(為了便于觀測),作為產品就不用電解電容了

控制的主要部份,1130818514.ddb

作為產品不加大電解電容,220V全波整流后直流電壓有零點出現,在直流150V以下電壓波形有硬開通,管耗很大.若加大電解,功率大的話電解電容容量太大無法實現,三相電就不存在該問題.

理論上串聯諧振電路的工作狀態與電壓無關,實際中影響也不大,150V以下有硬開通說明電路的頻率、死區等設置不合理.有空我把低壓時的電流電壓測一下帖上

150VDC時的波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1130923594.jpg');}" onmousewheel="return imgzoom(this);">

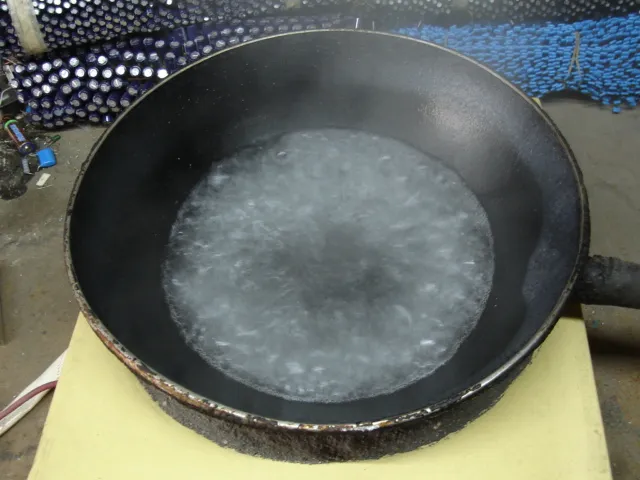

水燒開了500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1130839135.jpg');}" onmousewheel="return imgzoom(this);">

最小功率時的電流電500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1130839699.jpg');}" onmousewheel="return imgzoom(this);">

在電源電壓300V以上梯形波無局部的硬開通,150V以下有局部的硬開通,用三相電的整流后的直流電壓均高于500V,不存在該問題,單相整流后直流電壓有零點出現,低電壓下硬開通是難以避免的.

(低電壓下硬開通是難以避免的)說明你沒做好

50VDC時的波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1130924362.jpg');}" onmousewheel="return imgzoom(this);">

梯形波太陡,管耗比較大,并且電壓波形轉拆點有尖角對外有幅射易干擾其它電路.

他的波的確不同于單管的感應電路,但;從半橋電路看,這是標準的ZVS波形,從波形看,它存在的唯一問題是直流濾波電路有點問題．

直流濾波電路有什么問題?說來聽聽

梯形波太陡太緩不是隨便看看說說的,是根據開關管關斷時的電流下降速度以及其它一些因數來決定并聯電容的大小,在串聯諧振電磁爐電路中由于其電路工作條件好, 并聯電容可取的較大,電壓上升慢,開關管基本上在零電壓下關斷,關斷損耗極小,形波再緩己毫無意義還會影響其它參數. 電壓波形轉拆點有尖角,這是滯后電流通過反并二極管時的壓降,是固有的也不對外有幅射干擾

電壓波形轉角尖的問題做過試驗及用示波器看過,確實使過流取樣電阻上出現毛刺,使光耦提前動作.電壓波形成光滑的理想的梯形波就解決了問題.

你看我的電流取樣有毛刺嗎?(過流取樣電阻上出現毛刺,使光耦提前動作)還是說明電路設計有問題,靠加大并聯電容、減小電滯后角使波形上升變緩、減小通過反并二極管的電流來解決問題,從而帶來低電壓下硬開通以極(低電壓下硬開通是難以避免的)的錯誤結論.

高頻退耦不夠好

示波器上的虛影有時看不到,反正實驗結果如此,只要是光滑的梯形波,過流保護的精度很高,否則受干擾.當然已不用電阻取樣了,大功率(8KW)時電阻功耗大,電阻本身的可靠性差.

少個差模電感?

濾波電容的高頻特性不夠好

這是多大功率?

一定要串聯諧振嗎? 高頻高壓電容難求啊!
改成用 CT 反饋, 而串諧電容變作普通的耦合(隔DC與伏秒平衡)電容,電路呈感性(「軟開關」之需).

不能刪,那就改吧!

我想把我的回復緊貼在第11帖下方,但不如愿!
