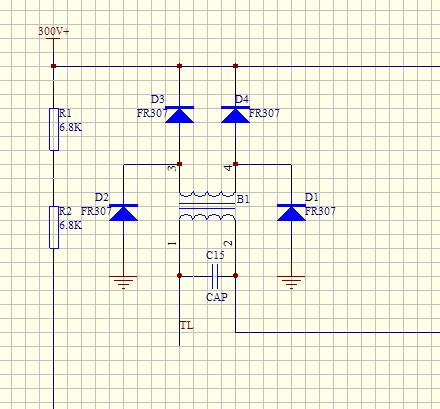

請教一下圖中變壓器的作用？

各位大俠：

最近剛接觸開關電源，有很多疑惑的問題，在一個以前同事的電路圖中，看到這樣的一個變壓器，不知道其用途到底是什么，希望大家不吝指教。

全部回復(6)

只看樓主

正序查看

倒序查看

wkk123

LV.5

2010-02-11 23:10

是推挽吧？應該是逆變！加全橋

回復

huamg

LV.7

2010-02-12 01:01

這是一個隔離變壓器，FR307只用在20KHZ以下的頻率，不象高頻電路，更不是推挽變壓器（推挽應具備正反兩繞組輸入），有可能是用在全橋或市電隔離。

回復

ywjzxy

LV.2

2010-02-12 14:27

@huamg

這是一個隔離變壓器，FR307只用在20KHZ以下的頻率，不象高頻電路，更不是推挽變壓器（推挽應具備正反兩繞組輸入），有可能是用在全橋或市電隔離。

哦，謝謝。我是半橋電路的，開關頻率是15KHz。

回復

chyx

LV.5

2010-02-16 14:45

@ywjzxy

哦，謝謝。我是半橋電路的，開關頻率是15KHz。

1-2輸入3-4輸出,四個二極管是整流橋,輸出正.負全波脈動直流電,回答完

回復

ywjzxy

LV.2

2010-02-17 01:20

@chyx

1-2輸入3-4輸出,四個二極管是整流橋,輸出正.負全波脈動直流電,回答完

這個圖比較大，其實300V是220V交流經過5010橋堆，再經過一個大電解電容而產生的直流電。并不是由變壓器的3，4輸出后，經過這四個二極管組成的整流橋而產生的。

回復

chyx

LV.5

2010-02-17 17:50

@ywjzxy

變壓器就是這個做用啊,連二極管組成是整流橋我都講清了啊,至于樓主你說的圖很大什么200v.300v我不管,變壓器為什么輸入脈沖電去300v電路上那是你才知道了.咱答是這個變壓做用問題.如果300v回路不接地,那這個變壓的輸出也就不有回路.即不什么做用,如果有接地高壓會從地通過四個二極管向負極-300v直接短路.是一張廢圖,你最好縮小一下圖發上來看看
