各路大俠，你們好：
小弟最近在做一5KW dcdc，輸入電壓29到76，輸出電壓43到58.輸出電壓電流均可控?？紤]到輸入范圍較寬。小弟采用的方案是 boost+移相全橋，首先boost電路將電壓升到60到76之間。然后全橋逆變整流輸出。
本來開始想采用boost+buck，但是沒有見到過用這種電路做這么大功率電源的。而且看到許多資料說buck的穩定性差。所以后一級就采用全橋。
不知道該方案可行度怎么樣，望高手指點。
5KW 低壓大電流DCDC設計方案討論
全部回復(16)
正序查看
倒序查看
變換級數越少，效率越高，單級效率最高。全橋拓?fù)湓诳拷?0%占空比時效率高，但隨著占空比降低效率迅速降低。所以單級全橋在輸入輸出電壓有變化（PWM調節）的情況下不能始終保持高效率，但如果是始終靠近50%占空比的PFM的全橋是可以考慮的。
多相的意思是有相差，如三相每相相差120°（即360°/3）這樣紋波大幅降低。如果不考慮輸入輸出的電氣隔離，建議采用單級多相交錯并聯BOOST拓?fù)洹? 可參考電腦主板電源，服務器主板有些甚至采用到36相交錯并聯，但電腦主板電源是BUCK拓?fù)洹?/div>
驅動芯片可以試試TI的UCC28070，是兩相單級交錯并聯BOOST拓?fù)?，可用多顆UCC28070擴展更多相以取得更大的功率。
0
回復
@whan_super
單級多相并聯boost？是將幾個boost并聯分流嗎？那并聯起來的時候電感之間會不會有什么影響，比如互感之類的。（小弟初涉電源，說法有點愚昧，請見諒）。我現在可以選到600v600A的IGBT，電感變壓器可以選超微晶的，盡量選好點的材料，用全橋做還不能穩定嗎？
這個電壓級別不建議用IGBT.即使做軟開關損耗也不小.不如用小管子并聯.
0
回復
@我是技術宅
有沒有考慮過直接用全橋來做?用boost+全橋會有boost+buck的效率高嗎?
有考慮過用全橋做，如果那樣的話，那會導致占空比很低。我的計算過程如下：
整流輸出電壓43到58.考慮到整流二極管壓降0.6V，變壓器占空比丟失按0.8計算。那么變壓器副邊電壓就是（43+2*0.6）/0.8=55.25，到（58+2*0.6）/0.8=74.副邊電壓就是55到74之間，為了保證整流后能達到這個電壓范圍，將電壓輸出范圍調整為50到80.原邊最低電壓為29，設計變壓器扎數比29/30，n=1：3.那么當輸入29，輸出74時的占空比計算為：（（74/3）/29）/2=42.5%。當輸入76，輸出55時，對應的占空比為（（55/3）/76）/2=12%。這2個占空比是不是太窄或太寬了，我選的是20KHZ。還沒有將死區算進去，死區暫時按3uS算。
各路大俠，請指點一下啊，小弟在此謝謝啊！
整流輸出電壓43到58.考慮到整流二極管壓降0.6V，變壓器占空比丟失按0.8計算。那么變壓器副邊電壓就是（43+2*0.6）/0.8=55.25，到（58+2*0.6）/0.8=74.副邊電壓就是55到74之間，為了保證整流后能達到這個電壓范圍，將電壓輸出范圍調整為50到80.原邊最低電壓為29，設計變壓器扎數比29/30，n=1：3.那么當輸入29，輸出74時的占空比計算為：（（74/3）/29）/2=42.5%。當輸入76，輸出55時，對應的占空比為（（55/3）/76）/2=12%。這2個占空比是不是太窄或太寬了，我選的是20KHZ。還沒有將死區算進去，死區暫時按3uS算。
各路大俠，請指點一下啊，小弟在此謝謝啊！
0
回復
@sztw
變換級數越少，效率越高，單級效率最高。全橋拓?fù)湓诳拷?0%占空比時效率高，但隨著占空比降低效率迅速降低。所以單級全橋在輸入輸出電壓有變化（PWM調節）的情況下不能始終保持高效率，但如果是始終靠近50%占空比的PFM的全橋是可以考慮的。 多相的意思是有相差，如三相每相相差120°（即360°/3）這樣紋波大幅降低。如果不考慮輸入輸出的電氣隔離，建議采用單級多相交錯并聯BOOST拓?fù)洹?nbsp;可參考電腦主板電源，服務器主板有些甚至采用到36相交錯并聯，但電腦主板電源是BUCK拓?fù)洹?nbsp; 驅動芯片可以試試TI的UCC28070，是兩相單級交錯并聯BOOST拓?fù)?，可用多顆UCC28070擴展更多相以取得更大的功率。
SZTW大哥好：
如果只用全橋的話，占空比在12%到42%之間，大部分時間在28%左右。這樣一來，效率肯定不高，我想嘗試一下大哥說的單級多相交叉并聯法，但是我不清楚電路時什么結構的，是將多個boost電路之間并聯起來嗎，如果那樣的話，那必須保證所有的boost電路同時導通或者同時關閉，否則會燒管子！請大哥指點具體做法， 小弟初涉電源，提問愚笨，請多見諒！
如果只用全橋的話，占空比在12%到42%之間，大部分時間在28%左右。這樣一來，效率肯定不高，我想嘗試一下大哥說的單級多相交叉并聯法，但是我不清楚電路時什么結構的，是將多個boost電路之間并聯起來嗎，如果那樣的話，那必須保證所有的boost電路同時導通或者同時關閉，否則會燒管子！請大哥指點具體做法， 小弟初涉電源，提問愚笨，請多見諒！
0
回復
@sztw

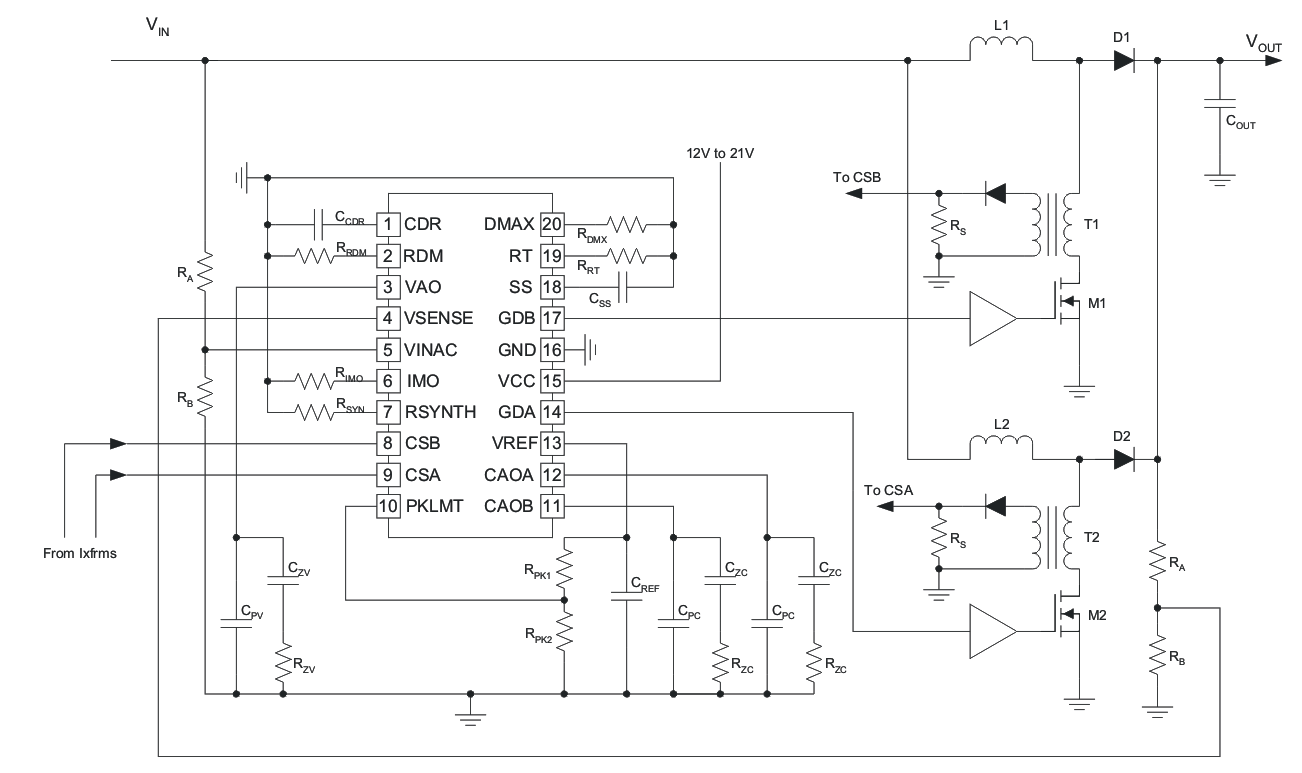

交錯并聯是一種特殊的并聯方式，在各功率單元(通常稱之為相位或通道)之間存在獨特的相位關系----360°/n相。例如兩相交錯并聯BOOST有兩個功率單元以180°（即360°/2）的相移交替工作，總輸入電流(IL(tot))和輸出電流(ID(tot))紋波都將大幅降低。[圖片]
謝謝sztw 大哥為我做這么多指點，這種方式的資料平時收集得少，這幾天一直在看這方面資料，心底把握不是很大，明晚就要拿方案了，還想問一下stzw大哥，我那屬于升降壓形式的，boost部分是交錯并聯的，那buck部分也應該是交錯并聯的吧？
sztw 大哥，你對你說的這個方案有信心嗎，如果有的話，那我明晚就向老板推薦這個電路，如果這樣的話，我這個年將過的不輕松了哦
sztw 大哥，你對你說的這個方案有信心嗎，如果有的話，那我明晚就向老板推薦這個電路，如果這樣的話，我這個年將過的不輕松了哦
0
回復
@whan_super
謝謝sztw大哥為我做這么多指點，這種方式的資料平時收集得少，這幾天一直在看這方面資料，心底把握不是很大，明晚就要拿方案了，還想問一下stzw大哥，我那屬于升降壓形式的，boost部分是交錯并聯的，那buck部分也應該是交錯并聯的吧？sztw大哥，你對你說的這個方案有信心嗎，如果有的話，那我明晚就向老板推薦這個電路，如果這樣的話，我這個年將過的不輕松了哦
如果不考慮輸入輸出的電氣隔離，建議采用單級多相交錯并聯BOOST拓?fù)浼纯桑竺娌槐卦偌右患?jí)BUCK。對此拓?fù)浔救擞行判?，幾年前曾有過類似項目（48V in to 300V out 1KVA），若有需要我會給你在線free的技術支持。
0
回復
@sztw
如果不考慮輸入輸出的電氣隔離，建議采用單級多相交錯并聯BOOST拓?fù)浼纯?，后面不必再加一?jí)BUCK。對此拓?fù)浔救擞行判模瑤啄昵霸羞^(guò)類似項目（48Vinto300Vout 1KVA），若有需要我會給你在線free的技術支持。
180度跪謝sztw大哥，本人對這方面了解甚少，積急需這方面的技術支持。如果真的能做成，我會以我本人名義給你報酬，我的郵箱是 whan_super@163.com.你可以將你的聯系方式發到我郵箱嗎，到時候就可以隨時聯系。
