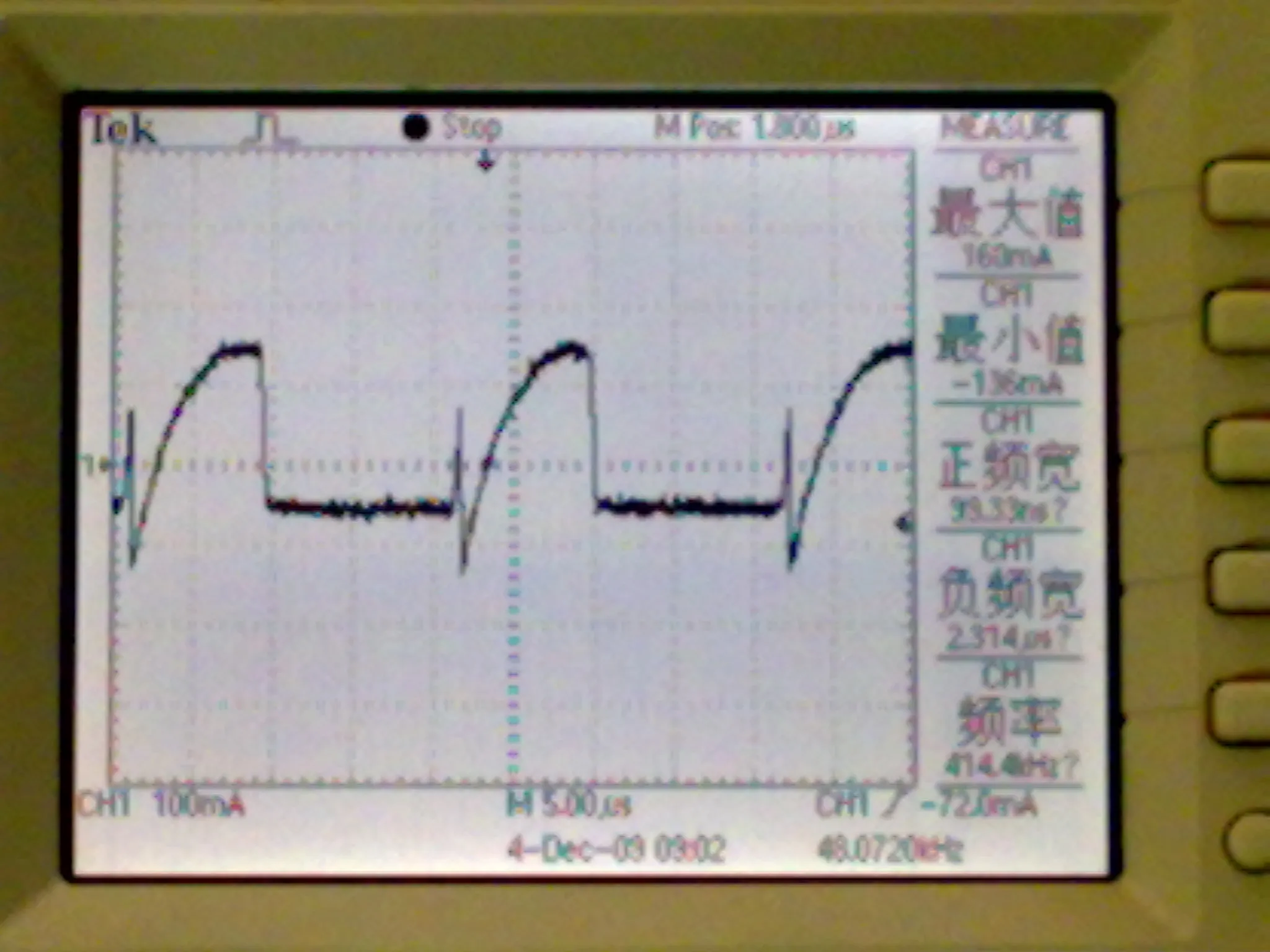

怎么沒上到圖?不是上傳文件?我再試試哈.不好意思.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3026701260494919.jpg');}" onmousewheel="return imgzoom(this);">

你是多少溫度老化?不管多少,至少說明一個問題,你的老化起不到效果

確實應該反省一下,到底應該在多少溫度下做老化試驗.有些廠家用70、80度,也有的用100度來老化.燈在不同環境溫度下功率會有差異,元器件隨溫度上升,參數限值也會下降,但是燈在100度情況下器件電流電壓工作在安全曲線里面并不能保證60度的時候也一樣啊.

問題比較嚴重,特別是低壓的時候.

確實,輸入電壓降低,驅動變?nèi)?導致的電流相位變化更加不利,前面的小尖峰會變成大尖峰,三極管溫升會比較明顯.高溫時功率下降,情況應該類似.有沒有做高溫低壓?

正確

加大諧振電容試試

80度 高低壓循環老化   中間開關數次

其實我也試過,諧振電容由332改成562,尖峰確實不見了,但是輸入輸出對比,損耗相當大,大了接近2W.

是增加了2W,原來也損耗有接近2W,現在總損耗接近4W.

方法有多種,簡單點調電容,可以加大諧振電容,但是同時燈絲電流也增加,導致?lián)p耗上升,也可以調整移相電容,但要考慮高低壓、高低溫兼顧.

過驅動或者調續流電容試一下

大家的方法都試過了,諧振電容改大,移相電容減小,磁環由10*6*3.5換成9*5*3,最后波形尖峰已經完全沒有了,但是損耗大的要命常壓4W多低壓有7W..暈呢,工作頻率都是55多KHz了.這個燈算是調失敗了?..

燈絲并4007

諧振電容增大后可以改善。但燈絲電流也后增大，所以損耗會增加。

可以在燈絲上并聯兩極管，或者并聯電容。

我是也和你遇到過同樣問題，我是并聯電容的。

前面的毛刺翹的太高了，這是什么環境下測的？最好是裝成整燈然后放在實際的工作環境里，把線引出來再測！

波形不對，電流反沖太大，調一下積分電容

反沖應該是負的那部分波形，它這個是上面翹太高了，處于非零開關狀態！

 這個是基本的IC波形，希望對兄弟有幫助

這么好的波形，是用芯片做的吧~~！

就是普通半橋線路，常規的節能燈IC和VCE波形

說的有道理。自己要多做實驗。

做得好漂亮啊~~！我的熒光燈上的沒這么好。

請問積分電容與移相電容，續流電容在電路中是同一個元件嗎？

一次動這么多參數，你的調試還有意義嗎？
