AB類放大器的主要特點是:晶體管的導通時間稍大于半周期,必須用兩管推挽工作.可以避免交越失真.交替失真較大,可以抵消偶次諧波失真.有效率較高,晶體管功耗較小的特點.
音頻放大器重要參數
1.電源紋波抑制比(PSRR)電源紋波抑制比(power supply rejection rate)是音頻放大器的輸入測量電源電壓的偏差偶合到一個模擬電路的輸出信號的比值.PSRR反映了音頻功率放大器對電源的紋波要求,PSRR值越大越好,音頻放大器輸出音質就越好.
2.總諧波失真加噪聲(THD+N) 總諧波失真(total harmonic distortion)是指一個模擬電路處理信號后,在一個特定頻率范圍內所引入的總失真量.噪聲(noise)是指通常不需要的信號.有時是由于由于熱或者其它物理條件產生的在線路板上的其它電氣行為(干擾).從THD+N的定義中不難看出總諧波失真和噪聲越小越好.
3.信噪比(SNR) 通常指一個模擬信號中有用信號和噪聲之間的比值.
4.增益(AO) 對音頻功率放大器來說增益通常指放大器輸出功率和輸入功率之間的比值.增益越大說明放大器的效率越高.
5.最大輸出功率(POCM)輸出功率反映了一個音頻功率放大器的負載能力,通常音頻放大器廠家會提供產品的在工作電壓一定條件和額定負載下的的最大輸出功率.
6.關斷電流(Shutdown current)和輸出偏移電壓(Output Offset Voltage). 關斷電流越小,說明在待機條件下的放大器功耗小.輸出偏移電壓小有利于電池壽命的延長.
推薦臺灣德信科技(Eutech)的產品:
EUA4890 2.5-5.5 1100(5.5v,8歐,1%) 1路喇叭/ 62(PSRR) 0.1uA(關斷電流) 外部可調(Gain) NS-LM4890(替換)
EUA5132 TI-TPA0132
EUA5202 TI-TPA0202
EUA5212 TI-TPA0212
EUA5213 TI-TPA0213
EUA5312 TI-TPA0312
EUA5544 ROHM-BB3544
EUA6011 TPA6011A4
EUA6204 TI-TPA6204
(有競爭力的價格優勢!)
詳細資料:請查閱www.eutechmicro.com
上海齊濟電子公司
如果有感興趣或需要的,請發郵件:baker@chipgem.com.cn
簡單了解AB類音頻功率放大器
全部回復(26)
正序查看
倒序查看
@timmyzjn
現在推薦一款性價比很高的產品:EUA5544 ---- 2.5v-6v(工作電壓) 輸出功率-31mW(5v,32歐,0.1%) 耳機驅動-(有) PSRR(db)-60 關閉電流-0.02uA Gain控制-6db Mute/shutdown控制-無/有 Package-SOP-8性能不錯,價格含稅(17點)不到一元.
AB類放大器,
EUA6011 ---- 4v-5.5v(工作電壓) 輸出功率-3W(5.5v,3歐,10%) 喇叭數目-(2路) PSRR(db)-70 關閉電流-1uA Gain控制-40-20db 過熱保護 Mute/shutdown控制-無/有 DC-Volume-負40-20db Package-TSSOP-24
EUA6011 ---- 4v-5.5v(工作電壓) 輸出功率-3W(5.5v,3歐,10%) 喇叭數目-(2路) PSRR(db)-70 關閉電流-1uA Gain控制-40-20db 過熱保護 Mute/shutdown控制-無/有 DC-Volume-負40-20db Package-TSSOP-24
0
回復
@timmyzjn
AB類放大器,EUA6011 ---- 4v-5.5v(工作電壓) 輸出功率-3W(5.5v,3歐,10%) 喇叭數目-(2路) PSRR(db)-70 關閉電流-1uA Gain控制-40-20db 過熱保護 Mute/shutdown控制-無/有 DC-Volume-負40-20db Package-TSSOP-24
EUA4890 ---- 2.5v-5.5v(工作電壓) 輸出功率-1.1W(5.5v,8歐,1%) 喇叭數目-(1路) PSRR(db)-62 關閉電流-0.1uA Gain控制-外部可調 過熱保護 Mute/shutdown控制-無/有 Package-SOP-8,QFN-8
可以Pin to Pin Compatible 替換National-LM4890.
可以Pin to Pin Compatible 替換National-LM4890.
0
回復
@timmyzjn
EUA4890 ---- 2.5v-5.5v(工作電壓) 輸出功率-1.1W(5.5v,8歐,1%) 喇叭數目-(1路) PSRR(db)-62 關閉電流-0.1uA Gain控制-外部可調 過熱保護 Mute/shutdown控制-無/有 Package-SOP-8,QFN-8可以PintoPinCompatible替換National-LM4890.
EUA5202
工作電壓3v--5.5v | 輸出功率 2W(5v,3歐,1%)| 驅動喇叭2個
PSRR值 58 | 關閉電流 1uA | Gain控制 外部可調
過熱保護 有 | Mute/shutdpwn控制 無/有 | package TSSOP-24
可替換TI-TPA0202
工作電壓3v--5.5v | 輸出功率 2W(5v,3歐,1%)| 驅動喇叭2個
PSRR值 58 | 關閉電流 1uA | Gain控制 外部可調
過熱保護 有 | Mute/shutdpwn控制 無/有 | package TSSOP-24
可替換TI-TPA0202
0
回復
@luyongq
火牛那玩意,太大太重了,現在都懶得用了.

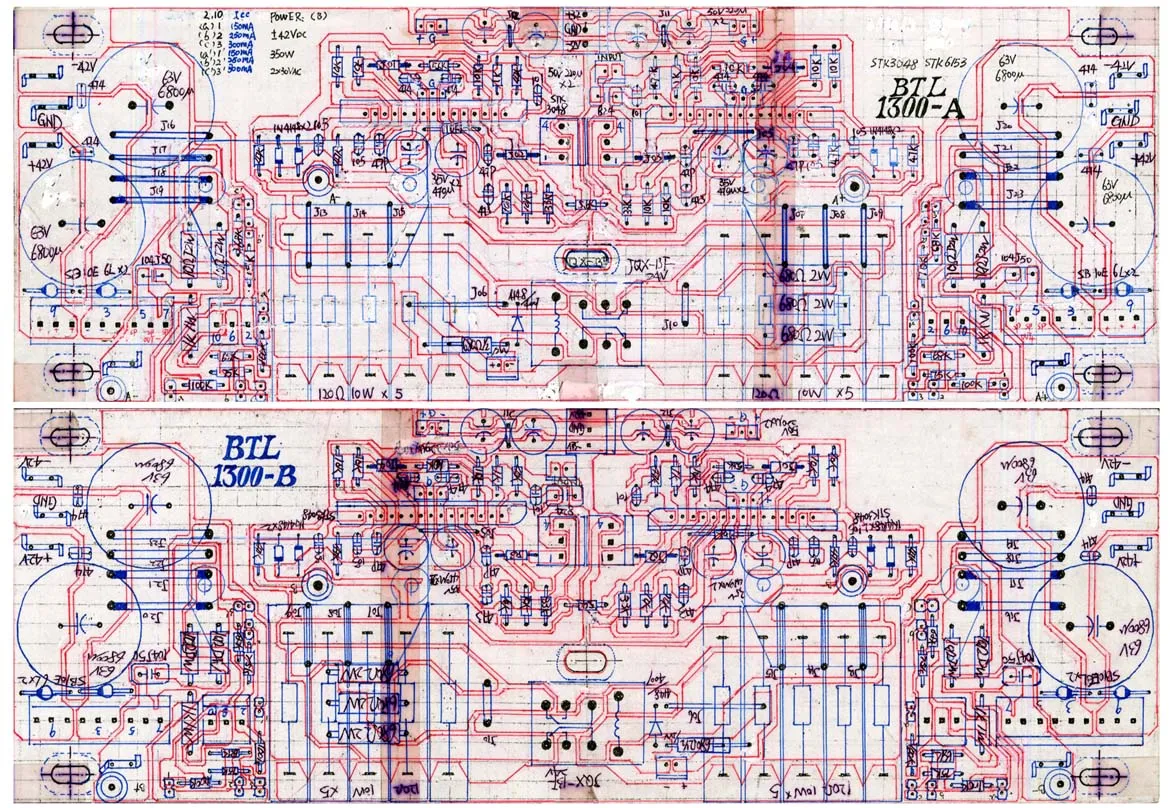

我做了STK6153+STK3048的BTL AMP,有兩塊,原來想用變壓器的就找人饒了兩個350W的每個輸出30VAC,PCB還是手工畫的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139478989.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139478989.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@qs7785yj
我做了STK6153+STK3048的BTL AMP,有兩塊,原來想用變壓器的就找人饒了兩個350W的每個輸出30VAC,PCB還是手工畫的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139478989.jpg');}"onmousewheel="returnimgzoom(this);">
呵呵,看上去還不錯.
說到做PCB板,對 DIYer 來說,那可是比較麻煩的一件事了.
說到做PCB板,對 DIYer 來說,那可是比較麻煩的一件事了.
0
回復
@luyongq
呵呵,看上去還不錯.說到做PCB板,對DIYer來說,那可是比較麻煩的一件事了.
大板還好,象一些小板更麻煩,最近我在用PS畫PCB,傳幾個看看.不是AMP是一個無刷電機驅動
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139580253.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139580253.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@qs7785yj
大板還好,象一些小板更麻煩,最近我在用PS畫PCB,傳幾個看看.不是AMP是一個無刷電機驅動[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139580253.gif');}"onmousewheel="returnimgzoom(this);">
尺寸是6.05cm X 3.26cm
