我用過他們的管子,質量還行.

價格怎樣?

比日系的要便宜一些.

請教一個問題,氬焊機起弧電路需要多少伏電壓?頻率是多少?

電壓在四千伏左右,頻率從不一定,幾十到幾十K都有.

是峰值嗎?脈沖寬度有要求嗎?是正負電壓都有嗎?

高頻引弧光有高壓不行,還要高壓脈沖的能量(電流)足夠.

需要多大的電流?或者,高壓變壓器需要傳遞多大的功率?通常,脈沖頻率是多少?

請教,老兄
一般的吸收電路有什么比較經典的算法么!!
公式或者經驗都可以
我使用吸收電路基本是參考別人的,不知道為什么??
能詳細介紹介紹么??
謝謝了

對于次級整流的吸收回路,他和工作頻率,二極管的恢復特性,反向恢復時間,電感量,電流大小等參數有關,我也不知道有沒有一些公式來簡化設計.我是通過測量波形來調整參數,電阻的功率一定要夠!

有個問題請教

在輸入端與啟動繼電器并聯的
啟動電阻 是如何選擇的
比如 這有個例子
輸入是三相整流后540V
輸入濾波電容是兩個2800UF的電容串聯 平衡電阻是兩個20K,5W的
啟動電阻是1K,5W.電源功率是5KW
以上參數中啟動電阻是根據什么選的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1131091912.jpg');}" onmousewheel="return imgzoom(this);">

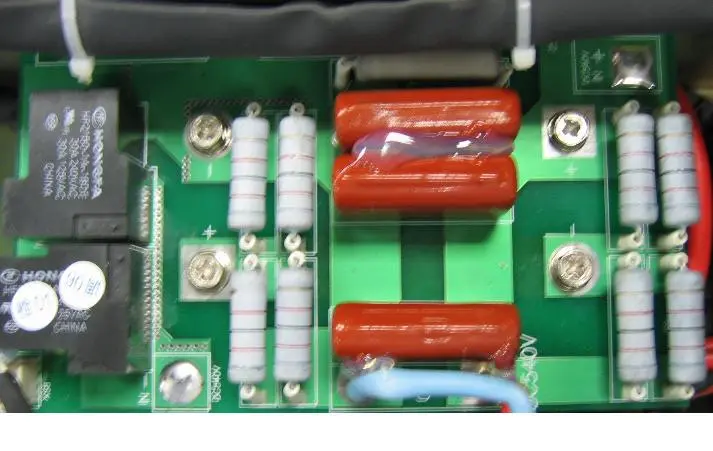

這個電路中
三個大的聚脂電容上別的
那個電阻就是啟動電阻
它的輸入是380三相,功率是10KW
輸入的濾波電容是兩個4700UF串聯

這個啟動電阻難道不是一般的電阻么??
請賜教

是一般的電阻.電容是接在什么地方的?

電容是接在橋堆輸出上嗎?

電容是橋輸出連接的

與兩個繼電器并聯 兩個繼電器都是30A,240VAC容量的

保持上電延時的功能
幫分析分析

你說的是那三個電容
呵呵
是接在540的母線上的 3個1UF/630V的聚脂電容

電容是與兩個繼電器并聯, 而電容是并接在橋堆輸出上的, 那不是短路嗎?

不是

繼電器和橋輸出的負端連接
是串聯的

啟動電阻是跟繼電器并聯的

那三個小電容是連接在兩個大的電解電容兩端的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1131094958.jpg');}" onmousewheel="return imgzoom(this);">

圖中小R是啟動電阻
與它并聯的就是兩個繼電器

那個小R就是限制沖擊電流的.

那電阻功率是根據什么選擇的

??????

接上電阻后,通電瞬間的電流峰值大小.

電流應該使離子弧壓小于焊接最高電壓.我通常用U20磁芯隔離傳遞功率并配以502以上高壓電容儲能,脈沖頻率6~20Hz即可,過高容易干擾系統穩定.

你的高壓產生是通過火化放電后,高壓儲能電容和耦合電感諧振嗎?

好象是均壓電阻提高電容的耐壓

NO 是先電容儲能再火花放電,利用火花放電高壓電容的能量通過磁芯隔離傳遞輸出.

高壓電容的能量怎樣通過磁芯隔離傳遞輸出? 它不與電感諧振嗎? 火化放電的頻率大約是多少?
