這是我想做的電源.
不知是否可行?
請高手指教!!1129309986.doc

全部回復(12)

只看樓主

正序查看

倒序查看

海歌

LV.3

2005-10-15 07:48

電路有些地方不細致~

回復

孤燈下

LV.7

2005-10-15 12:07

能寫一下輸入輸出規格嗎?

回復

wlh780

LV.2

2005-10-15 12:56

@海歌

電路有些地方不細致~

這是張昨晚剛畫好的草圖,輸出電壓過高不知是否可行.
具體參數還沒確定.

回復

求學拜師

LV.3

2005-10-15 19:53

我談談自己的一點拙見,首先我認為保險管應該在AC輸入的后面,安規電容的前面;第二,我認為,初級邊有穩壓二級管+快恢復二極管就夠了,可以去掉和穩壓管并的RC;第三,我認為初次級的匝比有問題,市電220經過橋式整流之后的電壓是310伏特的直流,次級就不應該是66匝.

回復

worldpower

LV.4

2005-10-15 22:23

輸出整流不對,2管夠了,4管不成

回復

wlh780

LV.2

2005-10-16 00:14

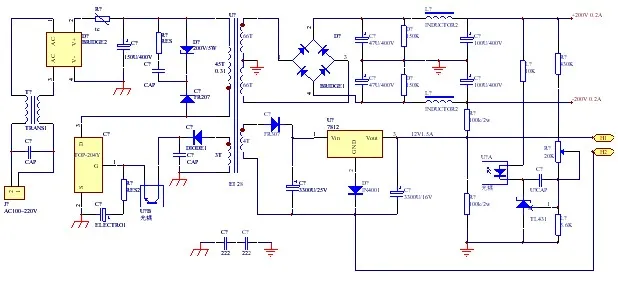

改成這樣又行不行?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129392838.jpg');}" onmousewheel="return imgzoom(this);">
1129540151.

回復

wlh780

LV.2

2005-10-16 00:15

@worldpower

輸出整流不對,2管夠了,4管不成

不會吧,ATX電源也是這樣的呀!

回復

海歌

LV.3

2005-10-16 08:31

@求學拜師

匝數比不是問題~

回復

worldpower

LV.4

2005-10-16 20:29

@wlh780

不會吧,ATX電源也是這樣的呀!

那是輸入端,橋式整流或倍壓整流.

回復

lhdpcb

LV.2

2005-10-17 17:16

@wlh780

改成這樣又行不行?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129392838.jpg');}"onmousewheel="returnimgzoom(this);">1129540151.

200V整流用2只管,不可用橋式整流.電位器應接在TL431與地之間,如按圖中接法電位器一旦開路,電源就會燒掉.12V輸出4T與66T不成比例.7812輸入輸出壓差1.5V以上.

回復
