電子小白....我一看還以為是機械小白了  呵呵`!
投資又不少啊............

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1569431257865263.jpg');}" onmousewheel="return imgzoom(this);">

我做的慢,鐵心骨架還沒有搞好,先上原理圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1569431257865418.gif');}" onmousewheel="return imgzoom(this);">

歡迎大家就原理圖存在的錯誤拍磚!謝謝!

歡迎大家就原理圖存在的錯誤拍磚!謝謝!

歡迎大家就原理圖存在的錯誤拍磚!謝謝!

意思兄,你的圖是用手機上傳的嗎?

我說了的,剛被刪了

大師為作此圖可謂絞盡腦汁,為了便于調節頻率和每一個脈沖的能量,采用了雙555電路,為了保護功率管,采用了LM393高精度比較器,做了電流和電壓的閉環,可做到重載不過流,空載不擊穿,為了防止靜態導通,振蕩和驅動采用電容耦合.這哪里是小白金的電路,應該用這個圖來做大白金!
尚有如下改進意見,失言莫怪:兩個555可用一個556代替,閉環反饋中的兩個二極管搞反了!

昨晚上到網吧上傳的,現在是手機上網

什么管?用那么多.

圖太小了,老人家看不清楚,好象雙變壓器的控制取樣輸出應該分開,不要共用一個二極管輸出控制信號.
   其他,等看清楚再說,......

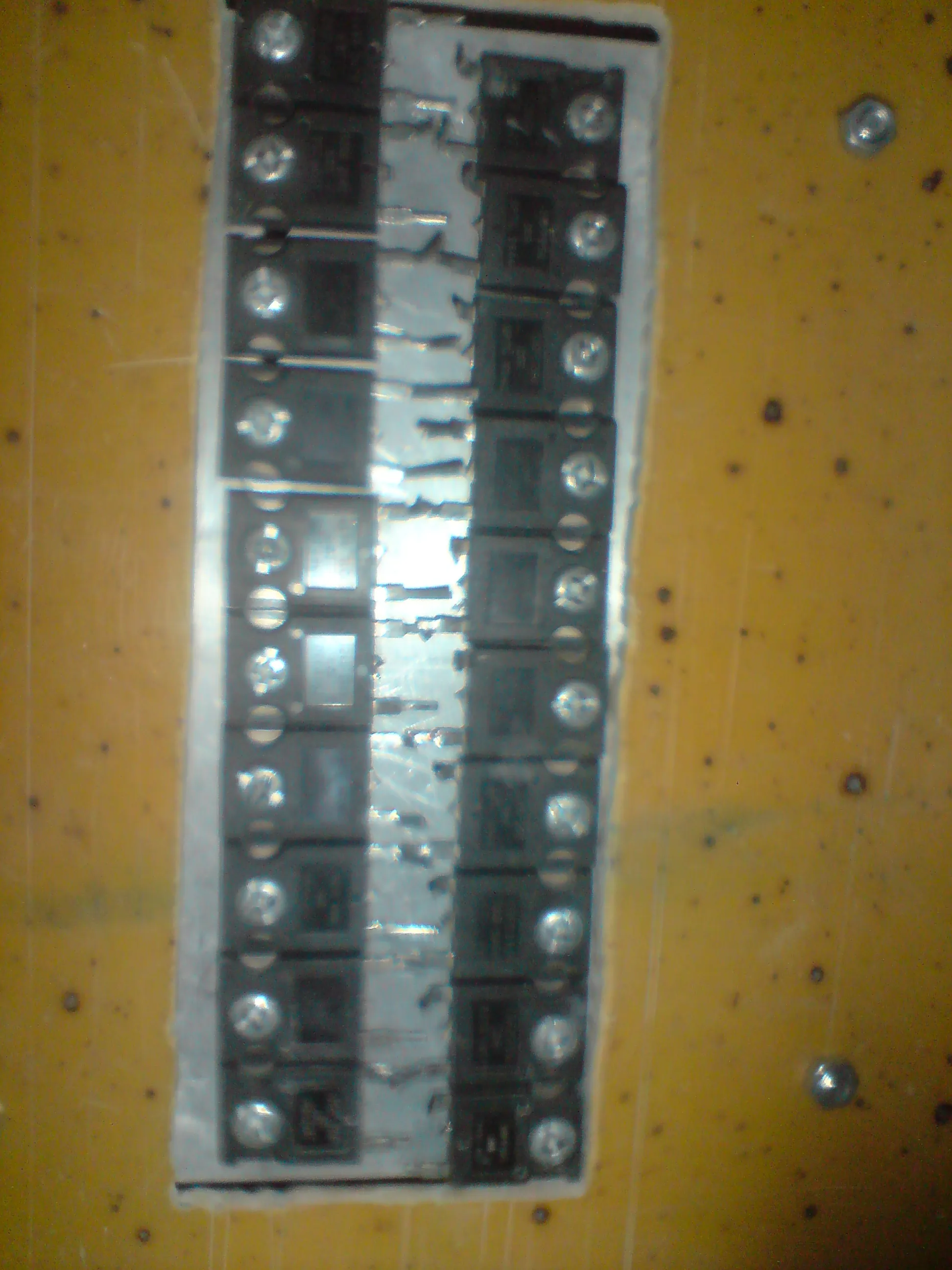

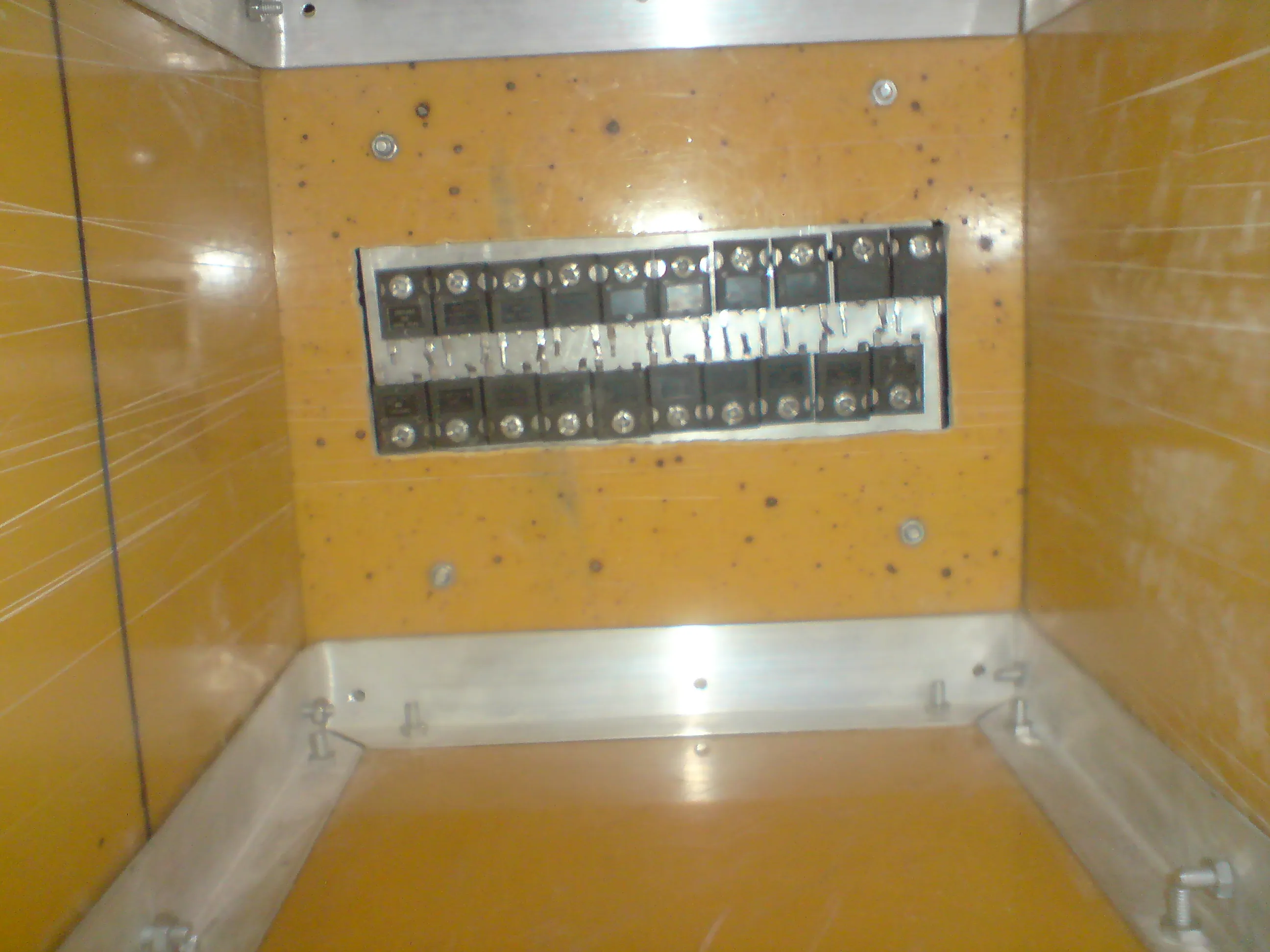

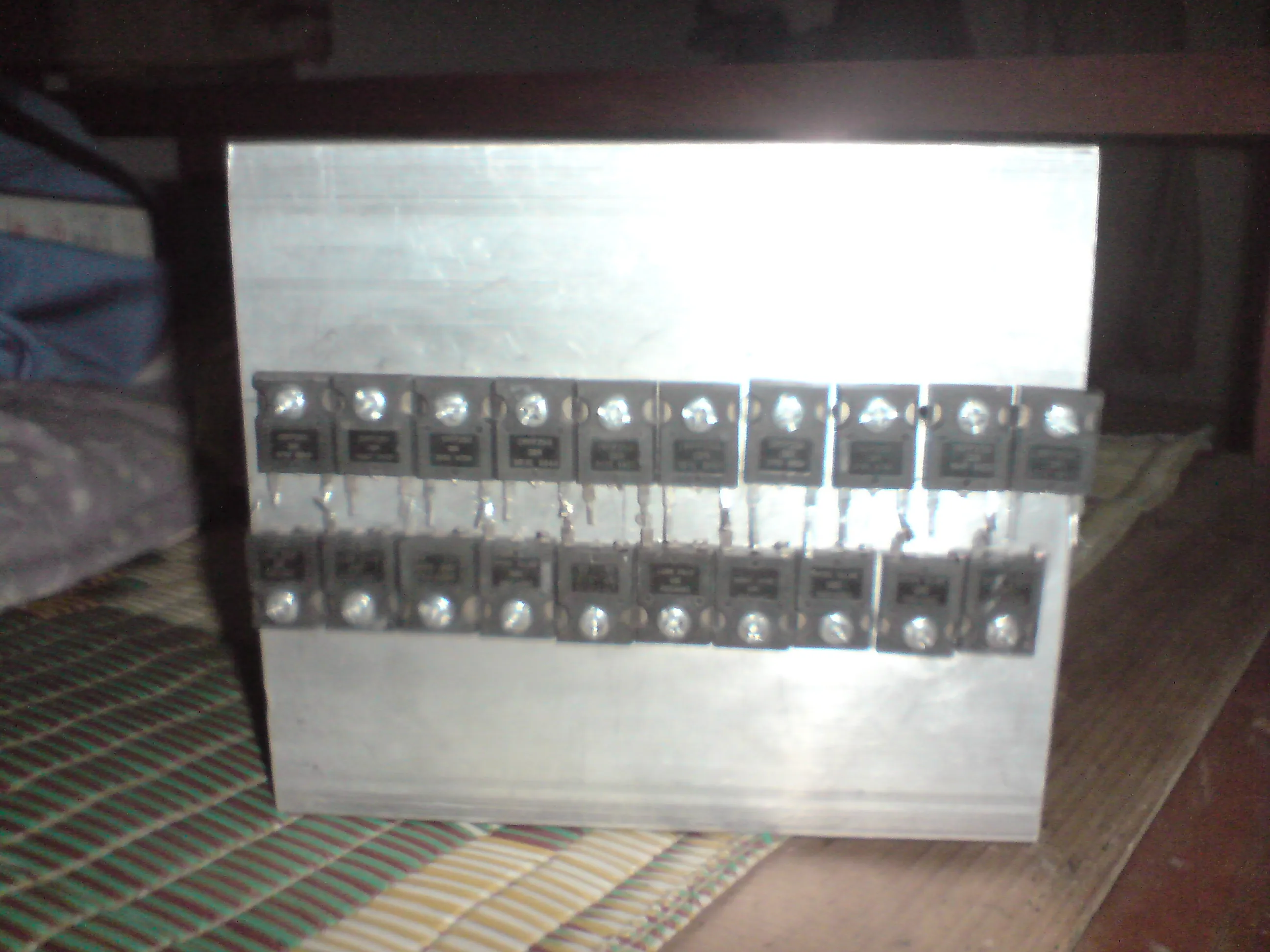

首先要感謝大家的寶貴意見,這個小白金用二十只IRFP250,鐵心十公斤而已,設計有效功率一千瓦

打算做多少W.

一千瓦

請老師傅看過原理圖后不吝賜教!期待老師傅的指導!

慚愧的很!大師的稱號不敢當,名不符實.人哪!難在有自知之明.我發的圖已經盡力了,因為水平有限,所發的帖子錯漏難免.絕對沒有刻意誤導兄弟們的地方.所學很多來自論壇,回饋應該.只希望不要再見到大師兩個字.大家配合.謝謝!

你這哪是小白金呢.簡直就是小白金它祖宗.

兄弟別這樣說嘛!人外有人,天外有天,謹慎好些!不要妄夸海口!

請問你的硅鋼片尺寸?

意思意思,你能說一下你自己設計時的大致的思路嗎?

分流器. 螺絲外露. 全部裝內部對外不導電. 比較理想.

截面四點四乘五平方的鐵心兩付

回王老師:這個圖基本上是戰鷹前輩的作品,加上本人補充了點保護電路,借鑒了論壇很多前輩的構思,我不敢貪功,無非是有機結合了下,還請老師對這個圖提出寶貴意見!謝謝!

謝謝一路兄弟的意見!

向北兄和意思兄弟都在,意思兄弟做這個白金機我覺得有一個問題必須要說一下,
