繼電器后級問題

不知道怎么搞的用繼電器后級前級管會發熱不是燙帶兩個150W并前級是4對75
48變壓器空載300MA 150UF倍壓電容輸出600V 接繼電器繼電器控制是用IC3525控制的有人分析下么

全部回復(9)

只看樓主

正序查看

倒序查看

tby2008

LV.9

2009-10-31 20:56

輸出功率過大
輸出電壓600V 我們設水阻為40歐
P=U*U/R
脈沖功率為9000W
假設機器平均最大功率為800W 頻率60HZ(你的機器應該還沒有這個數)
占空比800/9000=8.9%
脈寬為1.4MS
你看下 1.4MS 你覺得繼電器能反應過來嗎
一般自激前級才用繼電器后級因為自激機本身就不怕短路
輸出功率會自動調節
建議在變壓器次級串個恒流電容

回復

wodairen999

LV.2

2009-10-31 21:03

@tby2008

輸出功率過大輸出電壓600V我們設水阻為40歐P=U*U/R脈沖功率為9000W假設機器平均最大功率為800W頻率60HZ(你的機器應該還沒有這個數)占空比800/9000=8.9%脈寬為1.4MS你看下1.4MS 你覺得繼電器能反應過來嗎一般自激前級才用繼電器后級因為自激機本身就不怕短路輸出功率會自動調節建議在變壓器次級串個恒流電容

高手恒流電容一般用多少大的 ? 給個建議

回復

魚蝦共舞

LV.6

2009-10-31 22:15

@wodairen999

高手恒流電容一般用多少大的?給個建議

0.22 0.33的小修正電容就可以

回復

wodairen999

LV.2

2009-10-31 22:23

@魚蝦共舞

0.220.33的小修正電容就可以

0.22? 小修正電容什么意思哦

回復

魚蝦共舞

LV.6

2009-10-31 22:32

@wodairen999

0.22? 小修正電容什么意思哦

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/1590391256999600.jpg');}" onmousewheel="return imgzoom(this);">

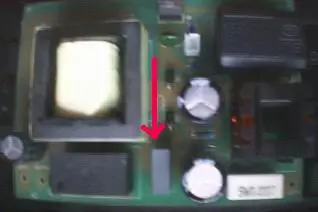

就是這樣的小方塊的叫安歸電容好象

回復

騙子克星

LV.5

2009-11-01 09:33

@魚蝦共舞

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/1590391256999600.jpg');}"onmousewheel="returnimgzoom(this);">就是這樣的小方塊的叫安歸電容好象

串個這么小的電容后,前級也就不用輸出功率了,不要想當然地誤導初學者.
