CN3083是可以用太陽能板供電的單節鋰電池充電管理芯片.該器件內部包括功率晶體管,應用時不需要外部的電流檢測電阻和阻流二極管.內部的8位模擬-數字轉換電路,能夠根據輸入電壓源的電流輸出能力自動調整充電電流,用戶不需要考慮最壞情況,可最大限度地利用輸入電壓源的電流輸出能力,非常適合利用太陽能板等電流輸出能力有限的電壓源供電的鋰電池充電應用.CN3083只需要極少的外圍元器件,并且符合USB總線技術規范,非常適合于便攜式應用的領域.熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi).內部固定的恒壓充電電壓為4.2V,也可以通過一個外部的電阻調節.充電電流通過一個外部電阻設置.當輸入電壓掉電時,CN3083自動進入低功耗的睡眠模式,此時電池的電流消耗小于3微安.其它功能包括輸入電壓過低鎖存,自動再充電,電池溫度監控以及充電狀態/充電結束狀態指示等功能.
CN3083采用散熱增強型的8管腳小外形封裝(SOP8).
CN3083.pdf
樣片和技術支持:0755-83203064 13145889372
rml117@sohu.com
太陽能專用充電管理應用電路
全部回復(4)
正序查看
倒序查看
@rml117
太陽能充電方案

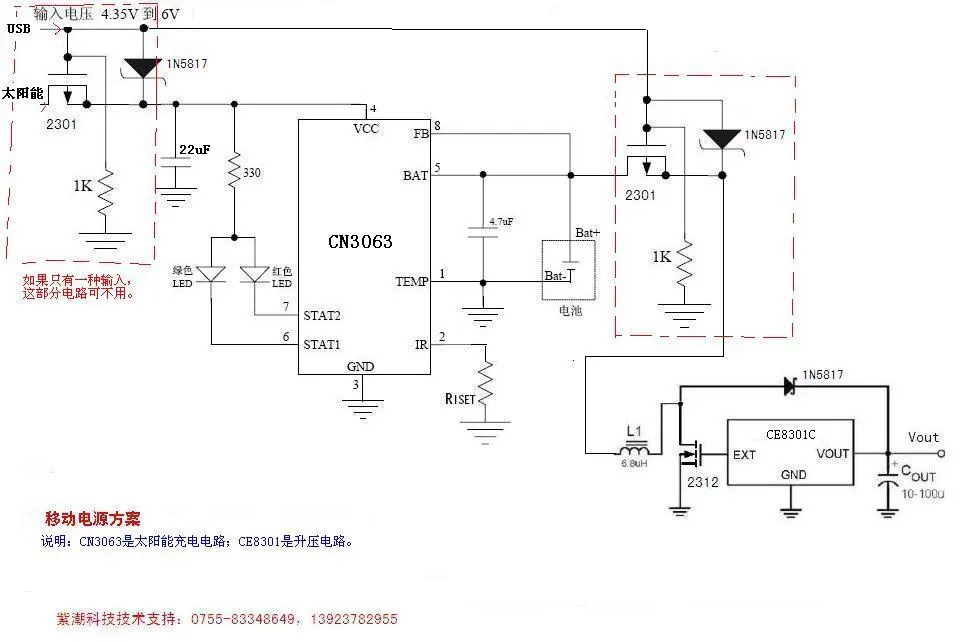

CN3083利用太陽能充電方案:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1924321257127245.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1924321257127245.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@rml117
CN3083利用太陽能充電方案:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/1924321257127245.jpg');}"onmousewheel="returnimgzoom(this);">
本人郵箱地址更改:rml118@sohu.com
0
