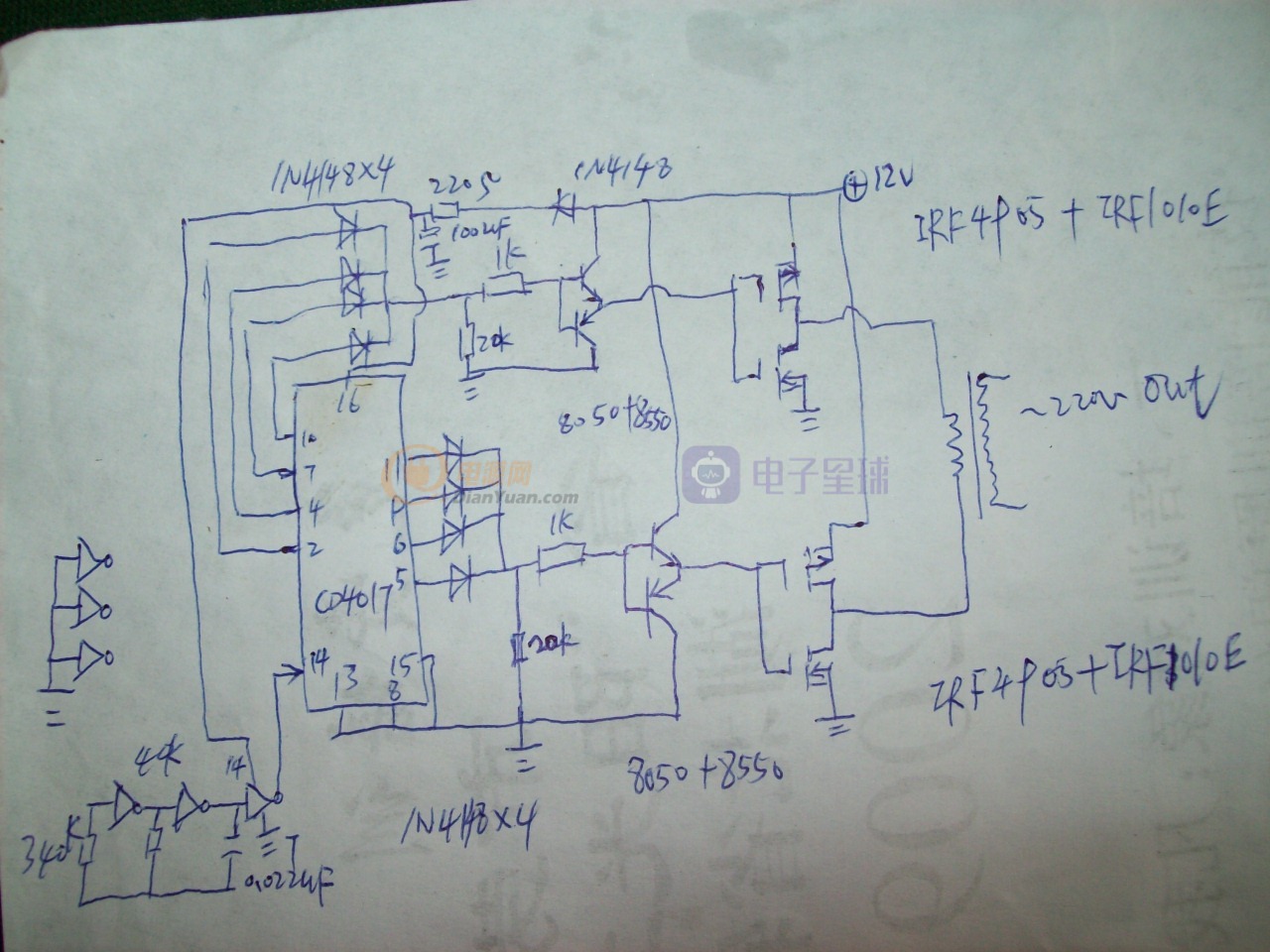

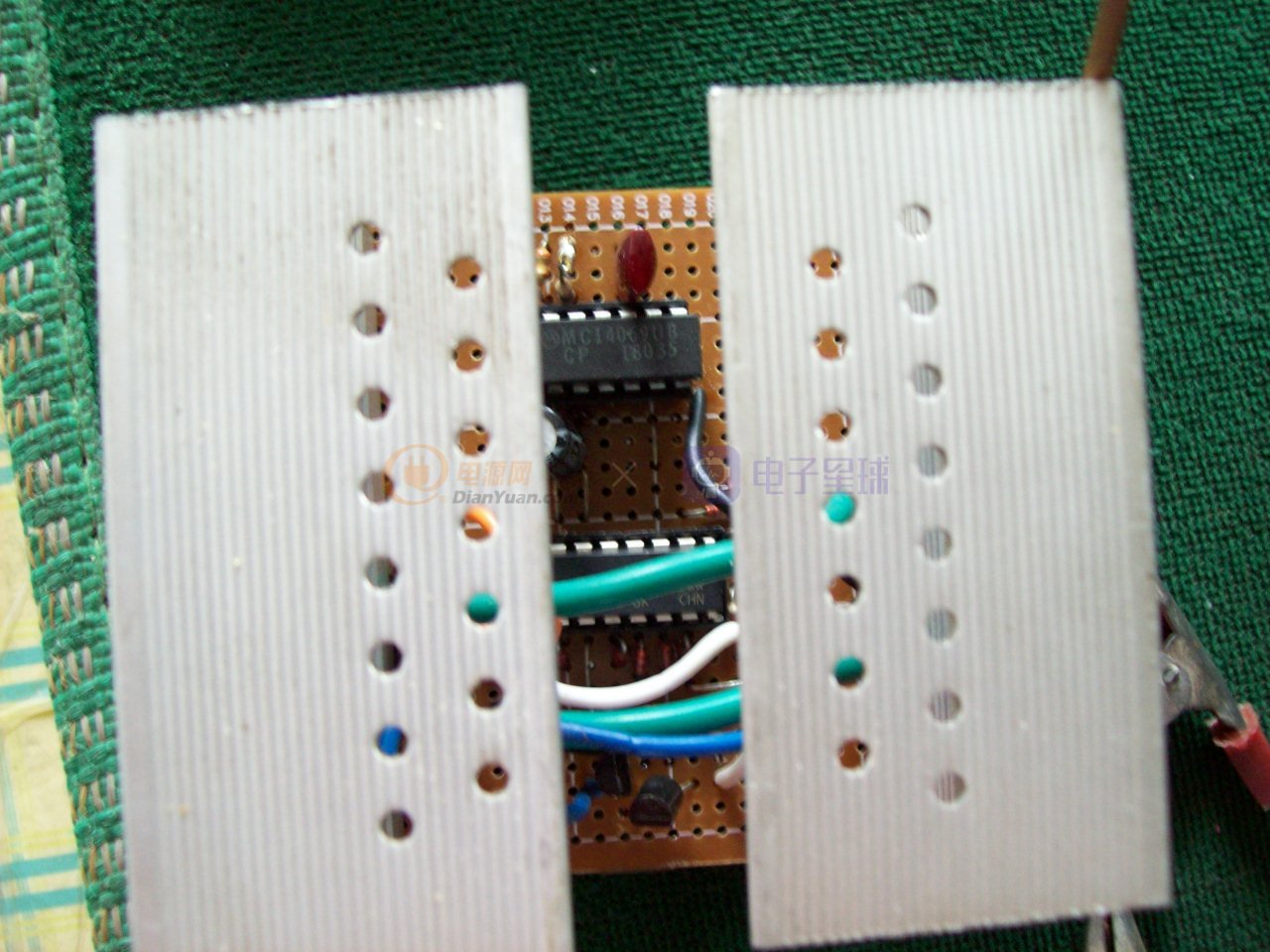

如今隨立著高頻關開電源技術的發展,高頻逆變電源以效率高,體集小,重量輕等得到了廣泛的應用,但同時也帶來了許多問題主要是返修率高,帶載能力差給消費者帶來了許多麻煩,但是并不能因為這些就否定它,可以這么說高頻逆變電源仍然是以后發展的主流,而工頻逆變是否會被慢慢淘汰呢?我想并不見得,隨著電源技術的發展,工頻逆變電源技術也得到了很大的發展,主要表現為效率及高可靠性的提升上,工頻逆變器以其做工簡單,帶載能力強而繼續發揮著它的余熱.在電源網學了不少東西,也敢謝大家的幫助,由于以前一直上班沒時間搞現在失業在家,閑時做了兩個工頻H橋逆變電源,想和我等菜鳥一起分享,也希望高手們多多指點,以下是電路圖和實物.下面是其中一個:

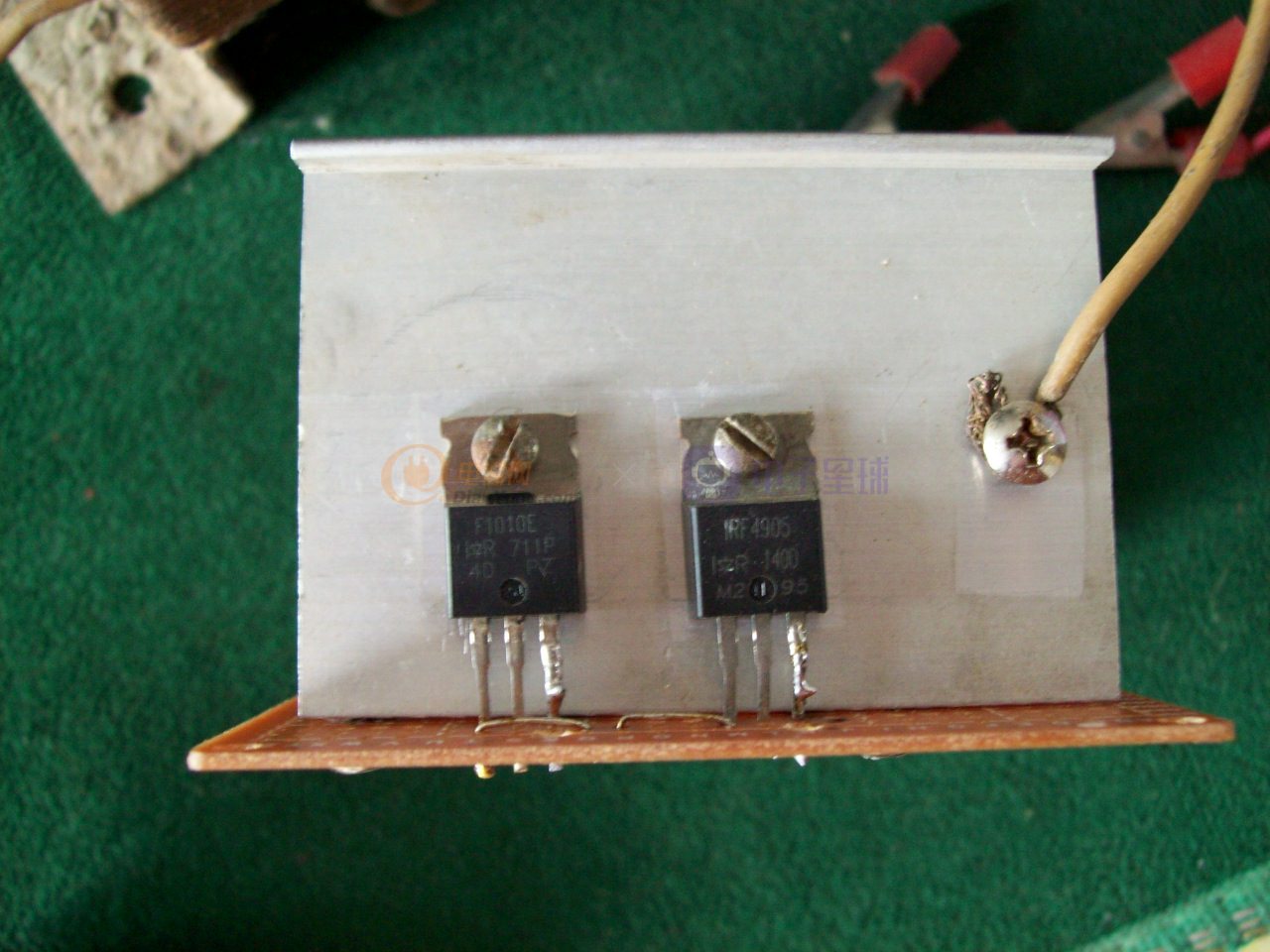

驅動電路本來準備用555+CD4017,但是由于沒有八腳的IC插座就用了4069+CD4047,用CD4069其中的兩個反相器組成一個頻率工作在500HZ占空比為50%的振蕩器,用另一個反相器緩沖后送到CD4017的14腳,CD4017是一個十進制計數分配器一共有十路輸出在這里分別用了兩個四組輸出,輸出后的占空比為40%,頻率為50HZ.據鐘工的分析,這樣的效率和占空比帶電動負載是最好的.功率IC用的是兩組互補的場管IRF1010+IRF4905組成的H橋,輸出只要接一個一次為12V二次為220V的工頻變壓器即可,本人試用的是一個輸入為220V輸出為15V的充電器的變壓器,重量超過六斤,應該有200瓦吧,接上驅動電路后測得靜空載電流為230MA,接上40瓦燈泡很亮帶上60瓦老式風扇,有220V 一級風的樣子,測得電壓為150V ,工作幾分鐘散熱片沒有溫升,以上都為科華MF47測得.總的感覺效果要比推挽的好(以前場管做的推挽帶電動機效果沒有這個好
